[Bart Hendrickx]

А какие КА входят в эту "работающую КС"?

Предлагаемая группировка как раз состоит из двух космических систем и девяти КА. Планируется три групповых запуска (по три КА):
-EOS-O N°1, 2, 3
-EOS-O N°4, 5, 6
-EOS-R N°1, 2, 3

Вы не можете просматривать это вложение.
Кстати, подробный график разработки этих КА можно найти здесь:
https://nti.fund/7_Финальная_ДК_Частные_компани_27122022.pdf
(с. 40-41)
Там еще много чего интересного (планы других операторов).
Но, если я не ошибаюсь, это документ двухлетней давности.

[thunder26]

Цитата: AKr от 25-12-2024, 15:39:53
Версия стороннего эксперта как раз и базируется на официальной презентации Генерального директора ООО "МТ-ЛАБ" Минова А.В. на 8 заседании Межведомственной комисси РКД от 27 июня  2024 г,


Вы не можете просматривать это вложение.


Теперь весит «не больше 470 кг» (вместо 700 кг), имеет кубообразную платформу (вместо шестигранной), оснащен всего одной панелью СБ (вместо четырех) и будет работать на более высокой орбите (450-550 км вместо 415 км). EOS-R по внешнему виду тоже полностью изменился. Короче, проект еще развивается.

Зачем ему две АФАРины? ВРЛ в двух диапазонах?

[AKr]

Зачем ему две АФАРины? ВРЛ в двух диапазонах?

Это компенсация за дырку от бублика вместо макета целевой аппаратуры.

[Александр Хромов]

На сайте АО НПК "БАРЛ" опубликована новость о начале испытаний динамического макета космического аппарата "EOS-O": https://barl.ru/%D0%B4%D0%B8%D0%BD%D0%B0%D0%BC%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B5-%D0%B8%D1%81%D0%BF%D1%8B%D1%82%D0%B0%D0%BD%D0%B8%D1%8F-%D0%B4%D0%BC-%D0%BA%D0%B0-eos-o

[Александр Хромов]

[Александр Хромов]

Цитата: AKr от 25-12-2024, 15:39:53
Версия стороннего эксперта как раз и базируется на официальной презентации Генерального директора ООО "МТ-ЛАБ" Минова А.В. на 8 заседании Межведомственной комисси РКД от 27 июня  2024 г,




Теперь весит «не больше 470 кг» (вместо 700 кг), имеет кубообразную платформу (вместо шестигранной), оснащен всего одной панелью СБ (вместо четырех) и будет работать на более высокой орбите (450-550 км вместо 415 км). EOS-R по внешнему виду тоже полностью изменился. Короче, проект еще развивается.

Зачем ему две АФАРины? ВРЛ в двух диапазонах?

Нет, обе работают в Х-диапазоне. Одна передающая, вторая приемная.

[Александр Хромов]

Зачем ему две АФАРины? ВРЛ в двух диапазонах?

Это компенсация за дырку от бублика вместо макета целевой аппаратуры.

Это не так. В состав динамического макета космического аппарата входит динамический макет целевой аппаратуры.

[AKr]

2027
  июнь 2026   ПО - Три EOS-O (BARL) - Союз-2/Фрегат - Восточный 1С
  декабрь 2026   ПО - Три EOS-O (BARL) - Союз-2/Фрегат - Восточный 1С

https://forum.novosti-kosmonavtiki.ru/index.php?msg=2689909

Короче, проект еще развивается.

[ohjjj]

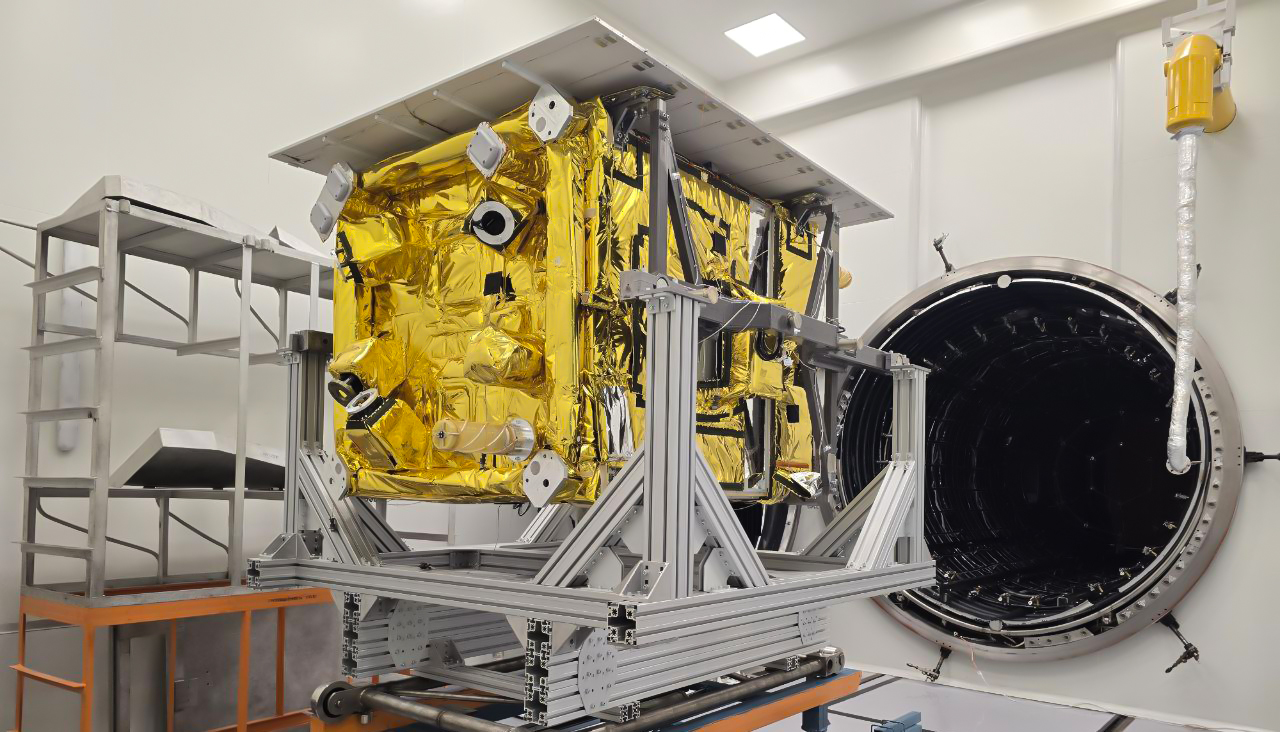

Успешно завершены тепловакуумные испытания теплового макета космического аппарата «EOS-O»
АО НПК «БАРЛ» при поддержке Фонда НТИ в рамках выполнения работ по НИОКР «Разработка космической системы сверхвысокодетальной съемки в видимом диапазоне с пространственным разрешением 0,5 метра» в период с 22 по 29 октября 2025 года успешно выполнило программу тепловакуумных испытаний теплового макета космического аппарата «EOS-O».Испытания проводились на территории АО «НПО «Молния».

В ходе испытаний тепловой макет, находившийся в криотермовакуумной установке, подвергался имитации тепловых потоков от Солнца и открытого космоса; одновременно при помощи нагревателей имитировалось тепловыделение бортовой аппаратуры. Были проверены режимы орбитальной ориентации и солнечной ориентации спутника, а также режим съемки Земли и режим коррекции орбиты.
Возвращение теплового макета в АО НПК «БАРЛ» запланировано на 31 октября 2025 года.
https://barl.ru/%D1%83%D1%81%D0%BF%D0%B5%D1%88%D0%BD%D0%BE-%D0%B7%D0%B0%D0%B2%D0%B5%D1%80%D1%88%D0%B5%D0%BD%D1%8B-%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D0%B0%D0%BA%D1%83%D1%83%D0%BC%D0%BD%D1%8B%D0%B5-%D0%B8%D1%81%D0%BF%D1%8B%D1%82%D0%B0%D0%BD%D0%B8%D1%8F

[Bart Hendrickx]

А кто делает оптику? Сам Барл?

[ОАЯ]

Нет, обе работают в Х-диапазоне. Одна передающая, вторая приемная.

??
На мой взгляд одна с "вертикальной" поляризацией, другая с "горизонтальной". (что и указано в тех. характеристиках приведенной ссылке). Если раздельный прием-передача, то антенных полотен четыре. Если эта картинка не "концепт художника", а не фотография.Обе приемо-передающие, но с раздельными панелями.  Хорошо бы получить комментарии специалистов.

[Магадан2]

В ходе испытаний тепловой макет, находившийся в криотермовакуумной установке, подвергался имитации тепловых потоков от Солнца и открытого космоса; одновременно при помощи нагревателей имитировалось тепловыделение бортовой аппаратуры. Были проверены режимы орбитальной ориентации и солнечной ориентации спутника, а также режим съемки Земли и режим коррекции орбиты.

А где имитатор Солнца?

[Alex10]

Нет, обе работают в Х-диапазоне. Одна передающая, вторая приемная.

На мой взгляд одна с "вертикальной" поляризацией, другая с "горизонтальной".

Для радиолиний сброса целевых данных обычно применяется круговая поляризация. Если одна АФАР передающая, а вторая приемная, то, видимо, предполагается использование обратного канала для организации работы радиолинии в режиме адаптивного кодирования и модуляции (АКМ или ACM(англ.)).

[AKr]

В ходе испытаний тепловой макет, находившийся в криотермовакуумной установке, подвергался имитации тепловых потоков от Солнца и открытого космоса; одновременно при помощи нагревателей имитировалось тепловыделение бортовой аппаратуры. Были проверены режимы орбитальной ориентации и солнечной ориентации спутника, а также режим съемки Земли и режим коррекции орбиты.

Когда на тепловом макете иммититуется тепловыделение БА при помощи нагревателей - это понимаю.
Не понимаю:  указанные режимы БА тоже нагревателями иммитировались?

[ОАЯ]

Нет, обе работают в Х-диапазоне. Одна передающая, вторая приемная.

На мой взгляд одна с "вертикальной" поляризацией, другая с "горизонтальной".

Для радиолиний сброса целевых данных обычно применяется круговая поляризация. Если одна АФАР передающая, а вторая приемная, то, видимо, предполагается использование обратного канала для организации работы радиолинии в режиме адаптивного кодирования и модуляции (АКМ или ACM(англ.)).

Значит я как всегда не понял. Я говорил о https://barl.ru/eos-r/

[Alex10]

Я говорил о https://barl.ru/eos-r/

Там также две антенны для радиолинии сброса целевых данных.
А "ГГ" это "горизонтальная-горизонтальная" поляризации относятся к антенне радиолокатора.
Одно "Г" излучение зондирующего сигнала антенной с горизонтальной поляризацией и второе "Г" прием сигнала отраженного от объекта антенной с той же поляризацией. Так же и для "ВВ".

[ОАЯ]

Я же о радиолокаторе и говорил. Четыре антенны:
приемная вертикальная
передающая вертикальная
приемная горизонтальная
передающая горизонтальная

[Alex10]

Я же о радиолокаторе и говорил.

А я о радиолинии (разобрались...).
В РСА передача и прием зондирующего сигнала обычно ведется одной и той же антенной.
Если поделить антенну РСА так, как вы написали выше, 1/2 ее ценнейшей площади будет использоваться не эффективно.

[ОАЯ]

Казалось бы да. Сделать перекрывающий вентиль в волноводе проще, чем городить отдельную параболическую антенну. Но в активных решетках требуется или применять быстрое переключение управляющего напряжения и прецизионный возврат к предыдущему состоянию в каждый зондирующий импульс, или на той же площади располагать и активные передающие и активные приемные элементы - т.е. рядом с активным вибратором, будет пассивный в ненужном месте. Проще сделать две отдельные антенны - передающую и приемную. В том числе по причине ограниченной элементной базы.  (В некоторых случаях объединяют горизонтальные и вертикальные полосковые элементы.)
Что до данного рисунка - явно разделение на четыре полотна.

[Alex10]

на той же площади располагать и активные передающие и активные приемные элементы - т.е. рядом с активным вибратором, будет пассивный в ненужном месте. Проще сделать две отдельные антенны - передающую и приемную. В том числе по причине ограниченной элементной базы.

Вы шутите или троллите?
Причем здесь ЭКБ? Одни и те же излучатели переключаются между ПРД или ПРМ трактами АФАР по стробам управления.
