История Н1-Л3

[Шамс]

Космосмурф, двигатели СУС находятся на спускаемом аппарате (СА) ЛОК.

[Бертикъ]

Можете ли вы подтвердить мое понимание этого великолепного документа Шамс ?

Всё ОК, кроме последней картинки. Это ДО.

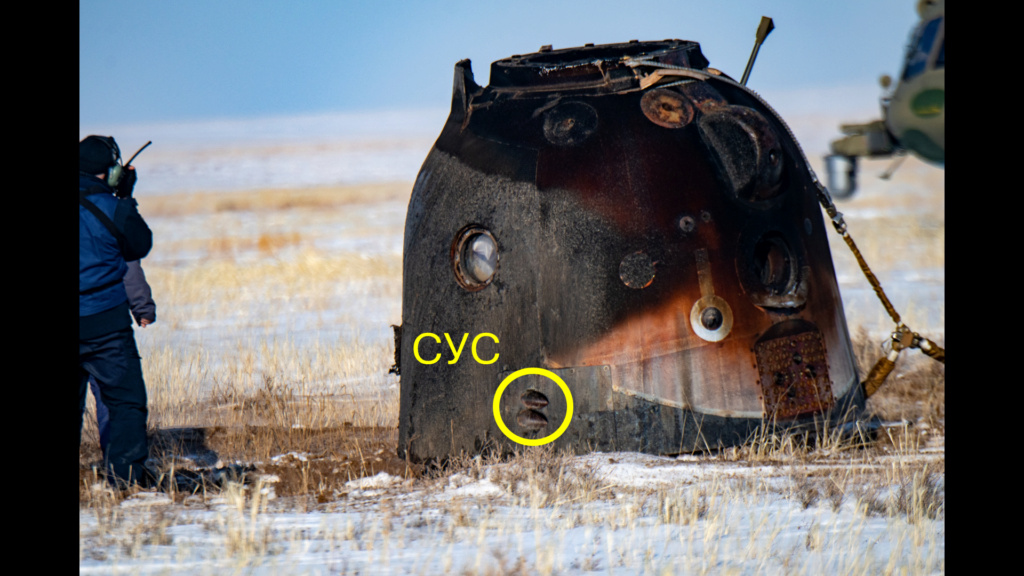

А двигатели СУС находятся в СА. В тех же местах, что и у Союза.

[Бертикъ]

Кстати, в МПК и ДПО-Х написаны 20 кгс.
Так что хоть одно точно: везде в ДПО движки одного номинала - либо типа МД-20, либо типа МД-40.
ЗЫ: но в маёвском музее на блоке ДОК движки типа МД-40!

[космосмурф]

Ладно, так лучше?
Я очень удивлен, что система ДО, которая должна ориентировать весь LOK, менее мощная (1,8 кг), чем система СУС, которая должна ориентировать только СА (15 кг).
Еще одна вещь, которая меня смущает, - это то, что система ориентации ЛОК называется ДО, что совпадает с названием системы ориентации ЛК, которая является эквивалентом ДОК ЛОК.

[Андрюха]

Оказывается на эллиптическую орбиту 150х25 км переводился весь комплекс.

Более того, он там и оставался. Сборка на этой же орбите!
А из какого это дела? И год?

Ф. 1 Оп. 5-1 Д. 43 Техническое описание конструкции и компоновки ракетно-космического комплекса Н1-Л3.
Документ ЦПК. Декабрь 1970.
Листы - 10 и 11.

А что там написано про взлёт? Наверное это лист 12

[Бертикъ]

Ладно, так лучше?

Вот так лучше:
Вы не можете просматривать это вложение.

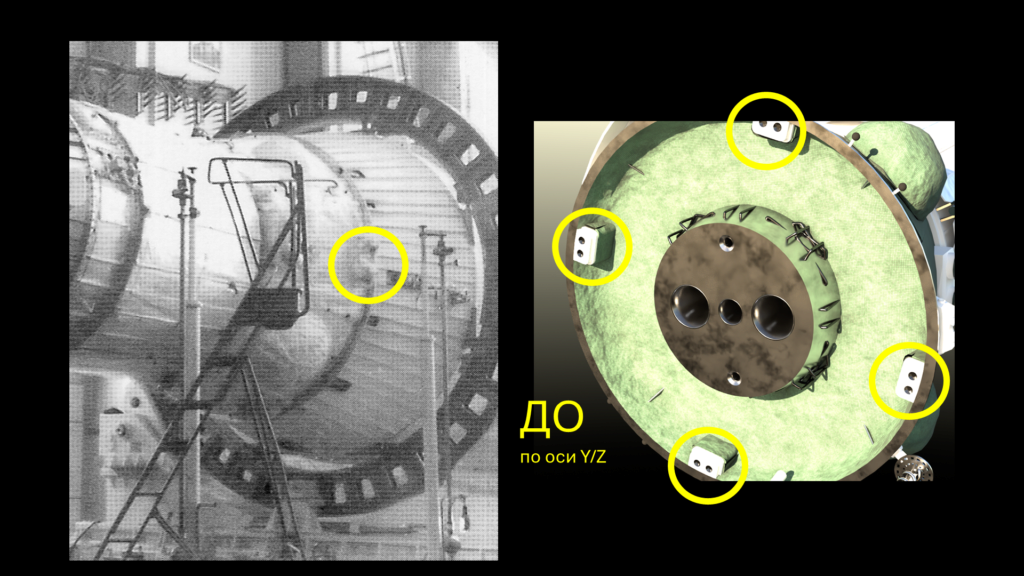

А еще: ДО по оси X/Y/Z.

[Шамс]

Оказывается на эллиптическую орбиту 150х25 км переводился весь комплекс.

Более того, он там и оставался. Сборка на этой же орбите!
А из какого это дела? И год?

Ф. 1 Оп. 5-1 Д. 43 Техническое описание конструкции и компоновки ракетно-космического комплекса Н1-Л3.
Документ ЦПК. Декабрь 1970.
Листы - 10 и 11.

А что там написано про взлёт? Наверное это лист 12

Про взлет - последний абзац на второй странице:

30.08.2024 19:48:47

Далее в документе про старт к Земле.
