Amos-4 - Зенит-3SLБ/ДМ-SLБ - Байконур 45/1 - 01.09.2013 - 00:05 ЛМВ

Автор anik, 06.09.2012 13:58:15

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.

Вован

Цитатаfagot пишет:
Повторю свою просьбу Владимиру Николаевичу:
Цитатаfagot пишет:
А можно еще для полноты картины запостить схему, где показаны устройства, удерживающие Зенит на ПУ?
Запросто!
Механизм удержания РН расположен на стартовых опорах стола и имеет фиксатор. На фото - фиксатор убран



Фиксатор выдвинут



Ответная часть - опорный кронштейн на борту РН





Система удержания в сборе

Байконур надолго - навсегда



Sashka_1959

ЦитатаShin пишет:
Раз уж я добрался до фотографий, то вот еще одна, на мой взгляд, редкая: ДМ, вид сверху:


Хорошая "фотка". 452ГК-вид сверху. Наверное уже после заправки, перед стыковкой с КА, в 40-м сооружении пл.32 со стапеля снято.
«Надо летать!» -- завещал нам Cepreй Павлович Королев.

Theoristos

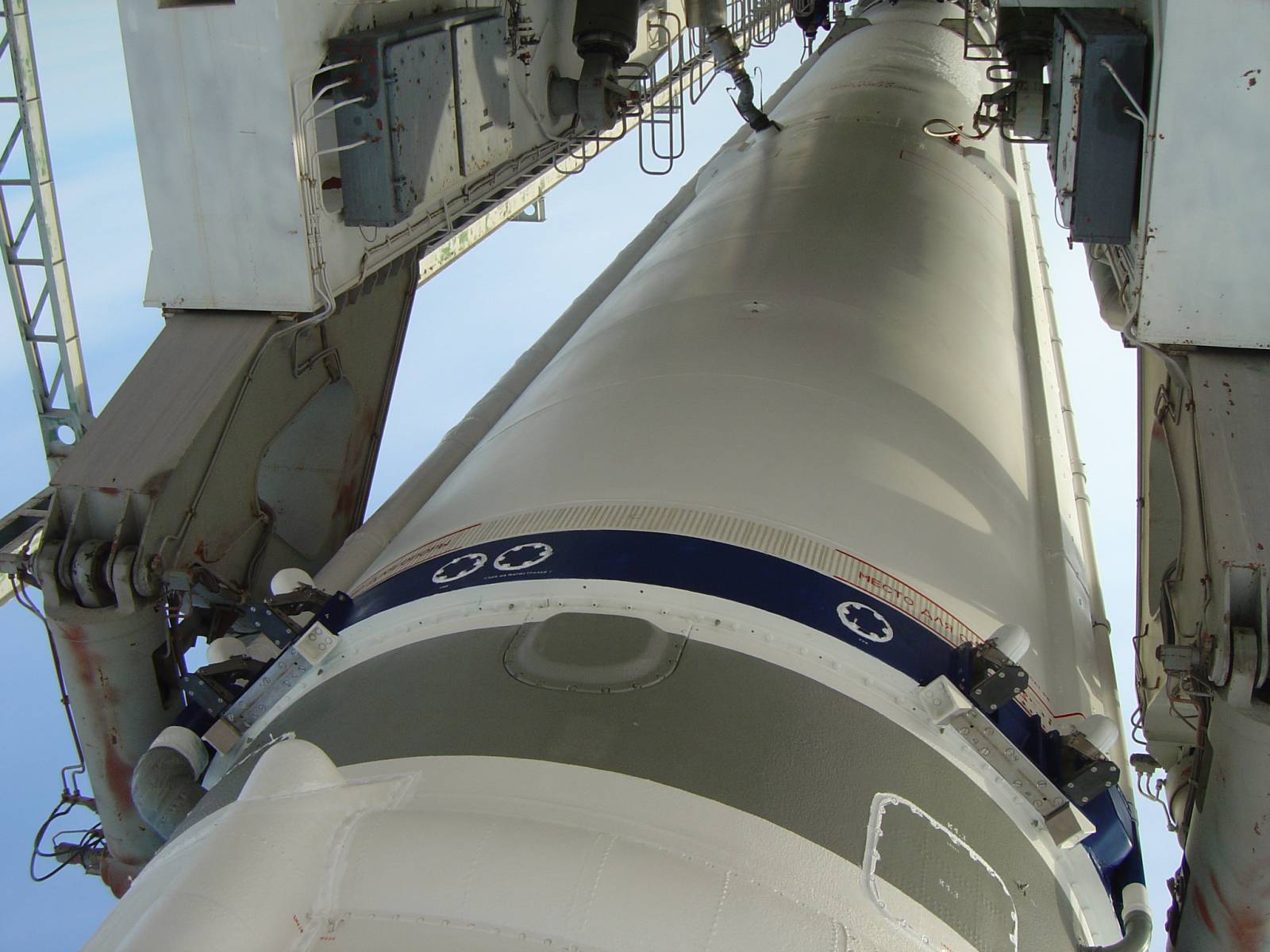

ЦитатаShin пишет:
Это заправка на старте?

В основном электроразъёмы. Это то, к чему присоединяется кабель-мачта.

Lanista

А механизм удержания - что бы ветром не повалило? Или удерживает до выхода двигателя на режим? (в чем я сомневаюсь)

Lanista

Да, от ветра, Вован на старом форуме еще писал...

LL_

ЦитатаГригорий Ткачев пишет:
Амос-4 появился на сайте : LIVE REAL TIME SATELLITE TRACKING AND PREDICTIONS: AMOS-4 После тестирования в течении двух недель на 67,25" Е , начнёт вещать в рабочей позиции (Иерусалим Пост)...
Пришлепал в 67.2 в.д. и там болтается.

Lanista

Начаты тесты на спутнике Аmos-4

 Израильский спутниковый оператор Spacecom начал технические тесты на новом телекоммуникационном спутнике Amos 4, который запаркован на временной орбитальной позиции 67,3 градусов в.д., передают "Телевести".

 Амос 4 после окончания технических испытаний будет работать на позиции 65 градусов в.д., где будет предоставлять услуги DTH, VSAT, услуг широкополосного доступа на территорию России, Ближнего Востока, южной Азии и центральной Азии. Русский узел, вероятно, можно будет получать даже в Чешской республике и в Словакии.

Вован

ЦитатаLanista пишет:
А механизм удержания - что бы ветром не повалило? Или удерживает до выхода двигателя на режим? (в чем я сомневаюсь)
Не совсем от ветра. Удержание нужно до выхода двигателя на режим. Удержание от ветра пустой РН осуществляет установщик, а заправленная сама стоит.
Байконур надолго - навсегда

freinir

ЦитатаВован пишет:
ЦитатаLanista пишет:
А механизм удержания - что бы ветром не повалило? Или удерживает до выхода двигателя на режим? (в чем я сомневаюсь)
Не совсем от ветра. Удержание нужно до выхода двигателя на режим. Удержание от ветра пустой РН осуществляет установщик, а заправленная сама стоит.
А как обеспечивается быстрота и синхронность отвода узлов удержания?

Вован

Цитатаfreinir пишет:
ЦитатаВован пишет:
ЦитатаLanista пишет:
А механизм удержания - что бы ветром не повалило? Или удерживает до выхода двигателя на режим? (в чем я сомневаюсь)
Не совсем от ветра. Удержание нужно до выхода двигателя на режим. Удержание от ветра пустой РН осуществляет установщик, а заправленная сама стоит.
А как обеспечивается быстрота и синхронность отвода узлов удержания?
На борту быстрота - разрывом 8 пироболтов и пружинами, синхронность не сильно нужна, т.к. ракета потом еще стоит 0,4 секунды. На стартовых опорах быстрота и синхронность отвода фиксаторов обеспечиваются движением ракеты и сходом ее с опор.
Байконур надолго - навсегда

freinir

ЦитатаВован пишет:
Цитатаfreinir пишет:
ЦитатаВован пишет:
ЦитатаLanista пишет:
А механизм удержания - что бы ветром не повалило? Или удерживает до выхода двигателя на режим? (в чем я сомневаюсь)
Не совсем от ветра. Удержание нужно до выхода двигателя на режим. Удержание от ветра пустой РН осуществляет установщик, а заправленная сама стоит.
А как обеспечивается быстрота и синхронность отвода узлов удержания?
На борту быстрота - разрывом 8 пироболтов и пружинами, синхронность не сильно нужна, т.к. ракета потом еще стоит 0,4 секунды. На стартовых опорах быстрота и синхронность отвода фиксаторов обеспечиваются движением ракеты и сходом ее с опор.
Тоесть полку Фитинга РН, за которую держит старт удерживают пироболты?

Вован

Пироболты - это замки в рычагах борта, связанных с рычагам стартовых опор и фиксаторами. При целых пироболтах рычаги борта не дают двигаться рычагам опор, не дают опорам отойти и расфиксировать РН
Байконур надолго - навсегда

freinir

ЦитатаВован пишет:
Пироболты - это замки в рычагах борта, связанных с рычагам стартовых опор и фиксаторами. При целых пироболтах рычаги борта не дают двигаться рычагам опор, не дают опорам отойти и расфиксировать РН
То-есть фитинг стартовых опор составной? А то как-то на словах не понятно...

Вован

Цитатаfreinir пишет:
ЦитатаВован пишет:
Пироболты - это замки в рычагах борта, связанных с рычагам стартовых опор и фиксаторами. При целых пироболтах рычаги борта не дают двигаться рычагам опор, не дают опорам отойти и расфиксировать РН
То-есть фитинг стартовых опор составной? А то как-то на словах не понятно...
Сейчас схему рычагов нарисую
Байконур надолго - навсегда

Вован





На первом рисунке - опора стола подведена к РН:
а - шарнир с пироболтами
1 - рычаги на РН (показаны красным цветом)
2 - башмак РН (показан красным цветом)
3 - опора центровки стола (показана черным цветом)
4 - основная опора стола с фиксатором (черный цвет)
5 - кронштейн РН (красный)
Перед пуском кронштейн 5 РН опирается на основную опору 4 стола, фиксатор заштыривает кронштейн 5 РН. Башмак 2 РН опирается на опору 3 центровки стола и не дает ей уйти вверх, что не позволяет основной опоре 4 отклониться от РН.

На втором рисунке - ракета стартовала, опора 4 стола отведена (показана зеленым цветом), башмак 2 на шарнире «а» повернут вверх (показан голубым цветом), позволил опоре 3 центровки переместиться вверх, что позволило основной опоре 4 с фиксатором отклониться от РН.

В процессе перехода от первого рисунка ко второму, при наборе тяги РД-171 выше промежуточной ступени система управления дает команду на подрыв пироболтов шарнира «а», шарнир освобождается, и рычаги 1 пружинами поворачиваются вверх. При этом башмак 2 РН тоже поворачивается вверх, освобождает опору 3 центровки стола, что позволяет повернуться и отойти от РН основной опоре 4. Фиксатор обкатывает кронштейн 5 РН и расцепляется с ним.
Байконур надолго - навсегда

freinir

Спасибо, теперь понял. Но блин уж очень многодельно.
