Сравнительные размеры РН 2

[Луноход]

Появились подходящие изображения SLS. Добавил:


Если есть ошибки, то говорите.

[Потусторонний]

у ареса-5 на 188т предполагался бак диаметром 10м, у СЛС диаметр как у шаттла. выглядят как одинаковые. :roll:

[Луноход]

у ареса-5 на 188т предполагался бак диаметром 10м, у СЛС диаметр как у шаттла. выглядят как одинаковые. :roll:

Проверю.

[SpaceR]

Да, я тоже заметил.
Кроме того - у "Вулкана" ЦБ 10-метровый, няп. А по виду он тоньше, чем ЦБ Шаттла.

[Дмитрий В.]

Да, я тоже заметил.
Кроме того - у "Вулкана" ЦБ 10-метровый, няп. А по виду он тоньше, чем ЦБ Шаттла.

7750 мм

[ronatu]

Где кончается Аполло-17 как раз хуже всех видно

"где начинается"....  :wink:

[Луноход]

Увеличил шрифт, устранил потерю качества при масштабировании и устранил некоторые неточности:

[SFN]

21 Century Systems

[LG]

[ronatu]

Nova a No-Go

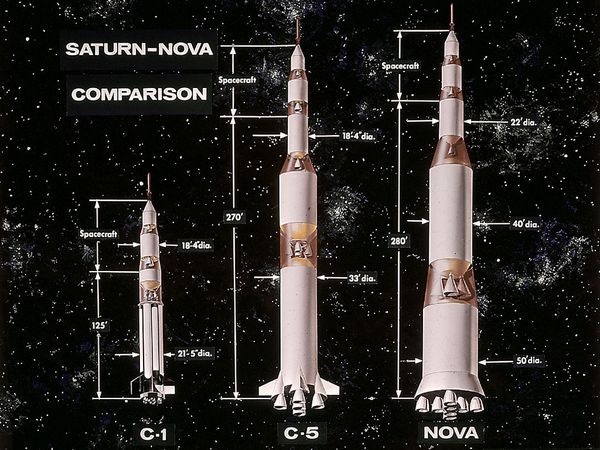

Illustration courtesy Marshall Space Flight Center, NASA

The large Nova rocket booster, illustrated at right next to Saturn I and Saturn V rockets, was in development in the 1960s before NASA decided on the smaller Saturn V as the thunderous launch system to deliver Apollo astronauts and their gear to the moon.

(Also see pictures: "Eight Moon-Landing Hoax Myths—Busted.")

The Apollo lunar-orbit rendezvous system involved a Saturn V rocket launching two spacecraft—a main vehicle and a lunar module—toward the moon. The two craft went into lunar orbit, and the module detached for landing on the moon. When the mission was complete, the lander returned to orbit, rendezvoused with the main craft, and both headed back to Earth.

By contrast, the five-stage Nova rocket would have sent everything directly to the moon in one colossal blast—with the uppermost stages actually landing on the moon and later returning the crew home. The technical challenges of building such a monstrous rocket soon became apparent, however, and NASA abandoned Nova in 1961.

[SFN]

про мкс

[ronatu]

asdasdasdasd

[ronatu]

asdasdasd

[ronatu]

asdasdasd

[ronatu]

zxczxczxczx

[ronatu]

[ZOOR]

Обычно у ronatu два раза получается, но сегодня он в ударе

[SFN]

Это виртуальный музей. По территории можно погулять. В центре левитирующая платформа для обзора.

[Луноход]

Обновил линейку РН тяжёлого класса, но проверьте на всякий случай размеры (хотя всё должно быть правильно):

[Луноход]

Есть у кого-нибудь такая же картинка:

только ЛОК+ЛК? И LM+LEM, но более близкая к чертежу (или чертёж)?
