2 Galileo-IOV=Союз-СТБ/Фрегат-МТ(VS01)-21.10.11 14:30:26 ЛМВ

[Lanista]

А что это за прибор?

его предок на Байконуре:

[Блудный]

Влажность в районе 99%

Ну так это известно. И потому оговаривалось, что в старт заложены особые материалы и подходы.

Где-то что-то не получилось.

[Вован]

А что это за прибор?

его предок на Байконуре:

Пневмощиток для комплексных испытаний пакета.

[Frontm]

А что это за прибор?

Пневмощиток для комплексных испытаний пакета.

ИМХО, стрелки удобнее. По крайней мере скоростёнка наддува и стравливания нагляднее. А для цифры это придётся делать неравномернее.

[Salo]

http://www.esa.int/SPECIALS/Galileo_IOV/SEMQ5S9U7TG_0.html

Galileo satellites await launch side-by-side[/size]

7 October 2011
The twin Galileo satellites have been attached to the supporting dispenser that will hold them in place during their 20 October launch atop the first Soyuz from French Guiana.


The dispenser holds the Galileo IOV satellites in place for launch

 The first Galileo In-Orbit Validation satellite – known as 'PFM' – was attached to one side of the dispenser on Tuesday 4 October, with the second flight model, 'FM2', joining it on the other side the following day.

 The procedure took place in the S5B fuelling facility, where both satellites' tanks had been filled with 12 years' worth of propellant the previous week.

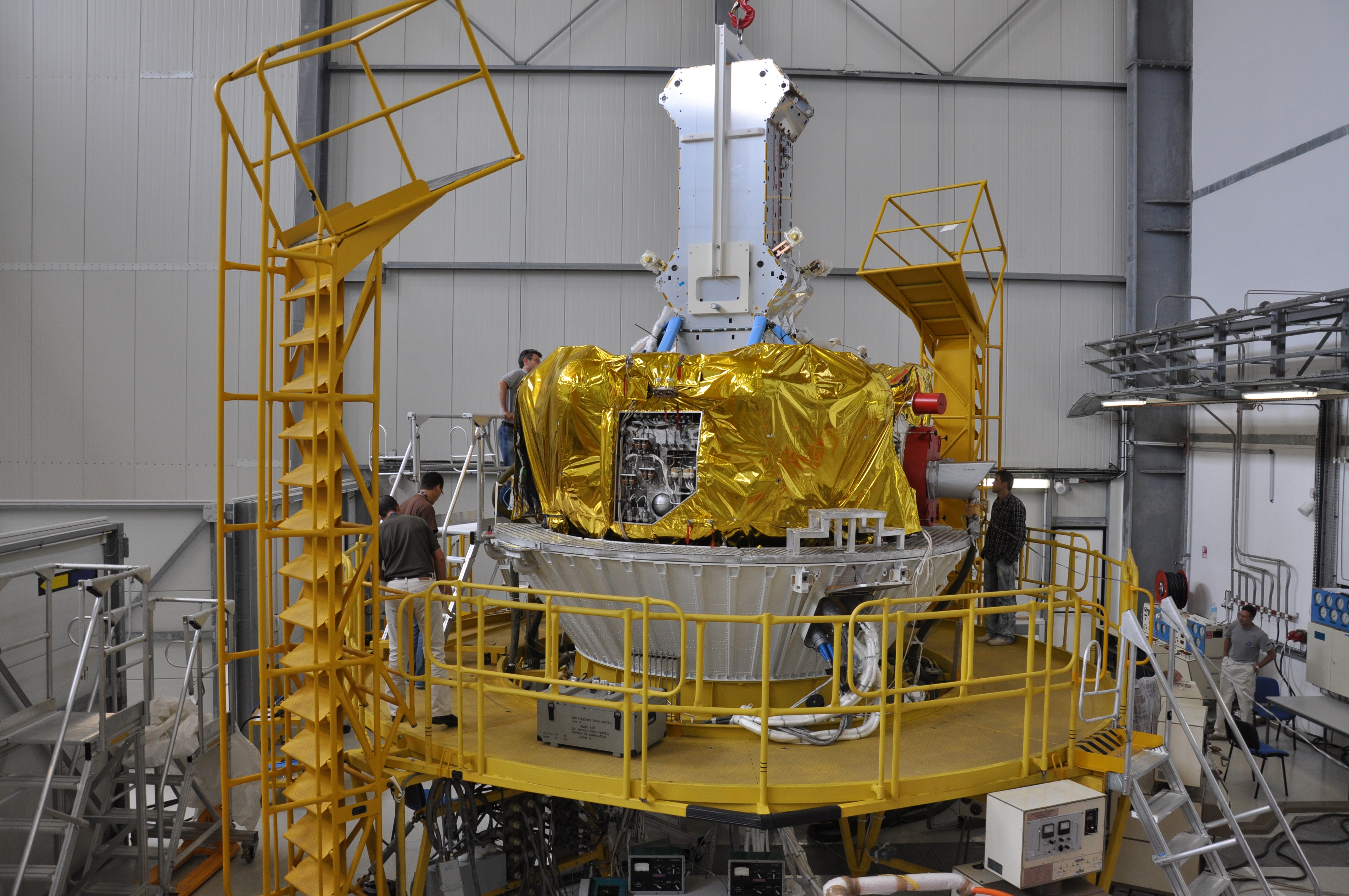

Dispenser check-out with upper stage

The Galileo launch dispenser, designed for Arianespace by RUAG Space Sweden, secures the satellites in place during the take-off of their Soyuz ST-B. The satellites remain attached to the dispenser for a total of four hours after launch.

 Then, when the three-stage Soyuz ST-B's additional Fregat MT upper stage reaches the planned 23,222 km orbit, the dispenser fires a pyrotechnic separation system to release them in opposing directions.

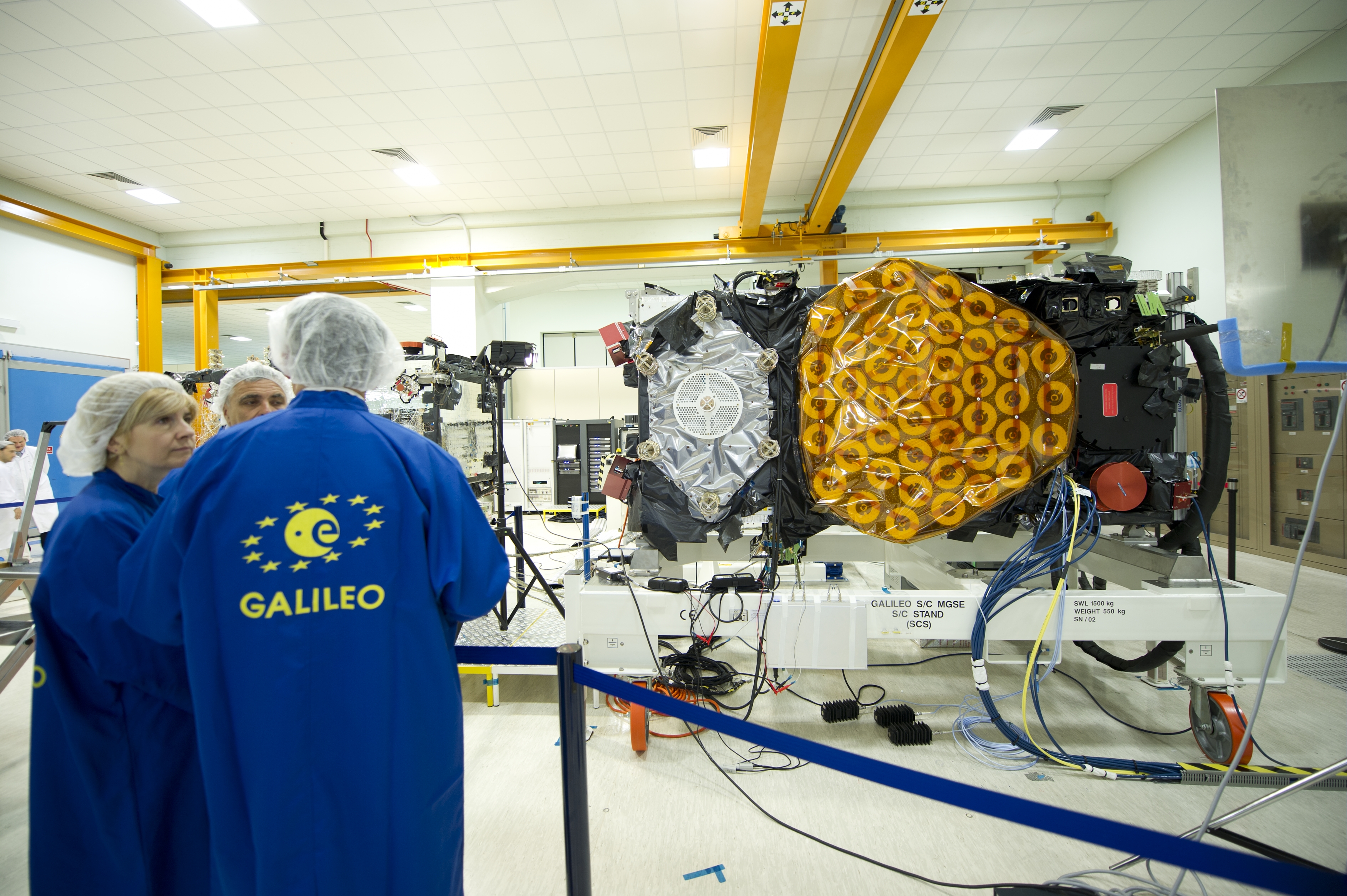

Galileo IOV satellite

Today the Galileo 'payload stack' – the combined satellites plus dispenser – is scheduled to be transported to the Fregat integration building, where next week it will be integrated to the Fregat MT upper stage.

 The Fregat upper stage, meanwhile, was transferred on Thursday 6 October from its fuelling hall in S3B to the Upper Composite Integration Stand in that same building where it awaits the arrival of the payload stack for final upper-stage integration on Monday 10 October.

The combined Fregat MT upper stage together with the payload stack, all entirely encapsulated by the two fairing halves, will then constitute what is called the 'Upper Composite'.

Whilst these operations continue, the Russian launcher teams are proceeding with the final check-out of the Soyuz ST-B three-stage launcher in their 'MIK' building.

 The launcher will be transferred on Friday 14 October from the MIK integration building to be installed in vertical position on the launch table to wait for the arrival of the Upper Composite in the evening of that same day.[/size]

[Salo]

http://www.arianespace.com/news-mission-update/2011/848.asp

Soyuz' first launch campaign at the Spaceport enters its next phase of preparations[/size]


 The basic three-stage Soyuz vehicle is undergoing final testing and checkout in preparation for its rollout to the Spaceport's ELS launch pad.

October 10, 2011 – Soyuz Flight VS01

Activities are in full swing across the Spaceport as its launch campaign for Soyuz' maiden flight from French Guiana moves ahead for the historic liftoff on October 20.


 The two Galileo satellites are shown installed side-by-side on their dispenser system, which was developed for Arianespace by RUAG Space Sweden.

The mission's two Galileo navigation satellites have been integrated on the dispenser system that will deploy them during the mission, while the basic three-stage Soyuz launcher is undergoing final testing and checkout, and final validations of the launch pad are being completed.

Integration of the Galileo spacecraft on their dispenser occurred in the Spaceport's S5 payload preparation facility, where these European-built satellites also had been filled with propellant for their 12 years of operation in orbit.

The launch dispenser was developed for Arianespace by RUAG Space Sweden, and carries the satellites in a side-by-side arrangement.  It will deploy the spacecraft four hours after launch by firing a pyrotechnic separation system to release them in opposite directions at the 23,222-km. orbital insertion point.

These satellites are the first of four In-Orbit Validation spacecraft to be launched by Soyuz, forming the operational nucleus of Europe's full 30-satellite Galileo navigation constellation being developed by the European Space Agency.   The platforms were produced by EADS Astrium and have a launch mass of 700 kg. each.   Program planning calls for the second set of two Galileo satellites to be orbited in 2012.

Separately, the Soyuz launcher's Fregat upper stage has been positioned on the integration stand in the Spaceport's S3B clean room facility, readying it to receive the Galileo satellites and their protective payload fairing – creating the mission's "upper composite."

In the Spaceport's northern sector, the ELS launch site also is alive with activity in preparation for the upcoming rollout of the basic three-stage Soyuz vehicle.  The Soyuz is undergoing final testing inside its MIK launcher integration building, with the final checkout on schedule for an October 14 transfer to the launch pad.  Once in the launch zone, the Soyuz will be raised to the vertical position for installation of the upper composite.

On the ELS launch pad itself, final verifications are now underway – including wrap-up functional and operational tests – in preparation for the Soyuz rollout this Friday.

 The October 20 liftoff of Soyuz is set for 7:34 a.m. local time in French Guiana (10h34 UTC).  This mission carries the "VS01" designation for Soyuz flights from the Spaceport, which will follow sequential numbering as the medium-lift vehicle joins Arianespace's heavy-lift Ariane 5 and the lightweight Vega – creating a complete launcher family.[/size]

[АниКей]

«Союз в ГКЦ»: пусковая кампания идет по графику[/size]
:: 12.10.2011
http://www.roscosmos.ru/main.php?id=2&nid=18046

     11 октября на комплексе запуска «Союз» в Гвианском космическом центре расчеты предприятий и организаций Роскосмоса продолжили работы по плану пусковой кампании первой ракеты-носителя «Союз-СТ» из Гвианского космического центра.

     Российские специалисты осуществляют проверки мостового крана мобильной башни обслуживания (МБО) перед прибытием космической головной части, заправочного оборудования и продувку коммуникаций. Совместно с представителями французской стороны проводится инспекция МБО на взрывоопасность, организованы тренировки стартового расчета по действиям при экстренной эвакуации. На стартовом сооружении тестируется система пожаротушения нулевой отметки. На испытаниях системы пожаротушения присутствуют представители Парижской бригады пожарных, которые отвечают за пожарную безопасность на комплексе запуска.

     В монтажно-испытательном корпусе идут заключительные операции с третьей ступенью ракеты-носителя «Союз-СТ», запуск которой из Гвианского космического центра запланирован на 20 октября.

[Вован]

http://www.roscosmos.ru/main.php?id=2&nid=18035

Продолжается подготовка к первому запуску РН «Союз-СТ» из Гвианского космического центра[/size]
:: 10.10.2011

     10 октября на комплексе запуска «Союз» в Гвианском космическом центре расчетами предприятий и организаций Роскосмоса продолжаются работы по подготовке к первому запуску РН «Союз-СТ».

     Среди намеченных работ - проверка исходного состояния мобильной башни обслуживания (МБО) для отвода и подвода на стартовый комплекс (СК), установка площадок в рабочее положение для стыковки газожидкостных коммуникаций МБО с коммуникациями СК, а также подключение систем подачи ледяной воды.

Это ноу-хау? Зачем ледяной-то? :shock:

[G.K.]

Это ноу-хау? Зачем ледяной-то? :shock:

Ага, пока пробежит по змеевикам как раз до 30 градусов нагреется и башню охладит    И людям приятно и кондишены на самой МБО не нужны. Как-то по телику видел, что так в США ( в каком-то южном штате) сделана систему центрального охлаждения ( есть большая станция, которая охлаждает вода-гликоливую смесь вроде как до -10 , но точно не помню до скольки. И по трубам качают, как у нас центральное отопление   )

[АниКей]

[АниКей]

[АниКей]

«Союз в ГКЦ»: пусковая кампания идет без срывов[/size]
:: 13.10.2011

    12 октября на комплексе запуска «Союз» в Гвианском космическом центре продолжались работы в рамках пусковой кампании первой ракеты-носителя (РН) «Союз-СТ» из Гвианского космического центра, несмотря на сильный порывистый ветер и тропические ливни.

   На стартовом комплексе (СК) «Союз» специалисты предприятий и организаций Роскосмоса проводили зачетные комплексные испытания перед приемом, вывозом и вертикализацией ракеты-носителя, которая запланирована на 14 октября.

    Особенностью СК является раздельная транспортировка трех ступеней РН (горизонтально) и космической головной части (вертикально) с последующей сборкой РКН на пусковой установке с использованием мобильной башни обслуживания.

    На стартовом сооружении ведется обслуживание системы газообнаружения и противопожарной защиты, продувка заправочных коммуникаций, а также инструктаж и тренировки стартового расчета.

     На командном пункте выполняется проверка функционирования средств безопасности.

     Запуск ракеты-носителя «Союз-СТ» запланирован на 20 октября.

 http://www.roscosmos.ru/main.php?id=2&nid=18050

Пресс-служба Роскосмоса

[anik]

Пресс-кит Arianespace по предстоящему пуску: http://www.arianespace.com/images/launch-kits/launch-kit-pdf-eng/BAT_DP_%20VS01_GB.pdf

Lift-off 00:00:00 (14:34:28 ЛМВ)
Jettisoning of boosters +00:01:58
Jettisoning of fairing +00:03:38
Separation of main stage +00:04:48
Separation of 3rd stage +00:09:24 (14:43:52 ЛМВ)
Fregat 1st burn +00:10:24
Fregat shut-down et beginning of ballistic phase +00:23:31
Fregat 2nd burn +03:40:05
Fregat shut-down +03:44:27
Separation of IOV-1 PFM and FM2 +03:49:27 (18:23:55 ЛМВ)

[LRV_75]

Пресс-кит Arianespace по предстоящему пуску: http://www.arianespace.com/images/launch-kits/launch-kit-pdf-eng/BAT_DP_%20VS01_GB.pdf

Lift-off 00:00:00 (14:34:28 ЛМВ)

А по ссылке вон что написано:

Liftoff is scheduled for Thursday, October 20 at exactly:
07:34:28 am local time
10:34:28 UTC
12:34:28 pm in Paris
06:34:28 am in Washington, D.C.
03:34:28 pm in Moscow


Получается в 15:34:28
Или это какая то путаница с отменой перехода на зимнее/летнее время?

[Salo]

Берём время по UTC и добавляем 4 часа.

[LRV_75]

Для полноты картины.
Предстартовые события:

[АниКей]

«Союз в ГКЦ»: решение о вывозе принято[/size]
:: 14.10.2011

     13 октября в Гвианском космическом центре (Французская Гвиана) состоялось заседание совместной российско-европейской комиссии, которая по итогам проведенных испытаний на комплексе запуска «Союз» приняла решение о вывозе ракеты-носителя «Союз-СТ» на стартовый комплекс и проведении работ по графику первого стартового дня.

    Вывоз ракеты-носителя «Союз-СТ» запланирован на 14 октября с.г.в 14.00 мск.

Основным отличием предстартовой подготовки «Союза» во Французской Гвиане от аналогичных операций на Байконуре является «вертикальная» технология сборки РКН, обусловленная конструктивными особенностями ряда европейских космических аппаратов.

     Кроме того, для защиты РКН и персонала комплекса от характерных для данного региона обильных осадков, служит мобильная башня обслуживания.
http://www.roscosmos.ru/main.php?id=2&nid=18057
Пресс-служба Роскосмоса

[LRV_75]

Интересно, французы будут вести онлайн трансляцию этого события?
Может быть где нибудь здесь  :roll:  http://www.esa.int/SPECIALS/Galileo_IOV/

[АниКей]

http://www.esa.int/SPECIALS/Galileo_IOV/SEM9RJCUHTG_1.html
убрал большую картинку в соответствие с

А в масштабе 1:1, конечно, слабо было выложить? :lol:

:wink:

[PIN]

Предстартовые события

Отсутствует очень важный момент - момент последней возможности для launch abort.

18го будет Dress Rehearsal, но я пас.

Сын у меня родился и здоровый, тьфу-тьфу, так что есть шанс 20го на утренний рейс прыг-скок
