Электро-Л №1=Зенит-3SLБФ/Фрегат-СБ– 20.01.11 15:29:01 ДМВ

[Chilik]

В Инструкции есть слово ПЕРЕГРУЗКА.

Не.
Перегрузка - это когда РН стартует. Или "полностью выполнив программу исследований, вошёл в плотные слои атмосферы". И этого достаточно. А то у них тогда совсем крыша съедет.

[Lanista]

Смотреть где обычно?

[Frontm]

Смотреть где обычно?

Кроме ЦЕНКИ видимо более негде

[Вован]

Что там южмашевцы высматривают?

[Штуцер]

Правильно ли установлены уплотнительные прокладки?

[ZOOR]

Что там южмашевцы высматривают?

Уровень заправки О[/size]  :shock:

[LRV_75]

Может товарищ проверяет маркировку на разъеме?  :?

[Вован]

Правильно ли установлены уплотнительные прокладки?

Не только, но и состояние штырьков на электроразъемах боковой платы РН.

[Вован]

Бывало на ракете для Амос-3 и такое: штырьки оказались погнутыми



[LRV_75]

Бывало на ракете для Амос-3 и такое: штырьки оказались погнутыми

А как процесс стыковки идет? Вот этот поршень сверху опускается вниз ( перемещается вбок   )?

[Вован]

Бывало на ракете для Амос-3 и такое: штырьки оказались погнутыми

А как процесс стыковки идет? Вот этот поршень сверху опускается вниз ( перемещается вбок   )?

[Salo]

Да простит меня Вован  :roll:  :

http://www.roscosmos.ru/main.php?id=2&nid=14719

О космическом аппарате гидрометеорологического назначения «Электро-Л»[/size]
:: 17.01.2011

На космодроме Байконур продолжается интенсивная подготовка к запуску ракеты космического назначения «Зенит-2SБ» с разгонным блоком «Фрегат-СБ» и российским метеорологическим космическим аппаратом «Электро-Л». Запуск запланирован 20 января с.г., в 15 часов 32 минуты мск.
В составе национальной метеорологической группировки на геостационарной орбите "Электро-Л" будет прогнозировать погоду в региональном и глобальном масштабах, анализировать состояние акваторий морей и океанов, гелиогеофизической обстановки в околоземном космическом пространстве, состояние ионосферы и магнитного поля Земли.
"Электро-Л" будет вести съемку всего диска Земли в видимом и инфракрасном диапазонах с разрешением один и четыре километра.
Предполагается, что КА "Электро-Л" проработает на орбите 10 лет.


Космический аппарат гидрометеорологического назначения «Электро-Л»

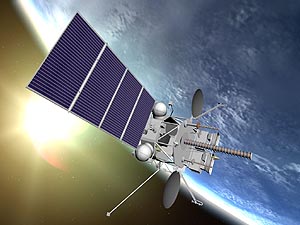

           КА «Электро» в полете

Назначение КА «Электро-Л»

 Космический аппарат имеет следующее назначение:

- получение многоспектральных снимков облачности и подстилающей земной поверхности в пределах всего наблюдаемого диска Земли;
- получение данных о гелиогеофизической обстановке на высоте орбиты КА для решения задач гелиогеофизического обеспечения;
- выполнение телекоммуникационных функций по распространению, обмену гидрометеорологическими и гелиогеофизическими данными и ретрансляции информации с платформ сбора данных.

Область применения данных, полученных КА, - гидрометеорологическое и гелиогеофизическое обеспечение, включая:
1) обеспечение подразделений Федеральной службы России по гидрометеорологии и мониторингу окружающей среды, а также соответствующих служб ВС РФ оперативной гидрометеорологической информацией для:
- синоптического анализа и прогноза погоды в глобальном масштабе (характер и параметры облачных образований, фронтальные разделы, особенности циркуляции воздушных масс, стихийные гидрометеорологические явления);
- анализа и прогноза состояния акваторий морей и океанов (волнение, температура поверхности моря, сгонно-нагонные процессы у побережий);
- анализа пространственно-временного изменения состояния снежного покрова, влагозапасов с целью прогноза произрастания сельскохозяйственных культур;
- анализа и прогноза условий для полетов авиации (бальность и высота верхней границы облачности, направление и скорость ветра на трех уровнях атмосферы, струйные течения, зоны болтанки летательных аппаратов, зоны развития активной конвекции в атмосфере);
- анализа и прогноза гелиогеофизической обстановки в ОКП, состояния ионосферы и магнитного поля Земли;
- мониторинга климата и глобальных изменений;
2) контроль чрезвычайных ситуаций (наблюдение районов чрезвычайных ситуаций с целью оценки последствий стихийных бедствий, аварий, катастроф и планирования мероприятий по их ликвидации, контроль возникновения и последствий лесных пожаров);
3) экологический контроль и охрана окружающей среды (экологический контроль в промышленных районах, выявление загрязнений снежного покрова).

Средства выведения

Средства выведения предназначены для выведения космического аппарата  «Электро-Л» на рабочую геостационарную орбиту. В качестве средств выведения применяется  ракета космического назначения (РКН) «Зенит-2SLБ»,  которая включает в себя:
- ракету-носитель (РН) «Зенит-2SБ»,
- космическую головную часть (КГЧ).
В состав КГЧ входят:
- космический аппарат «Электро-Л»;
- разгонный блок «Фрегат-СБ» (РБФ-СБ),
- переходный отсек (ПхО),
- головной обтекатель.
Двухступенчатая РН «Зенит-2SБ» предназначена для выведения головного блока на опорную орбиту искусственного спутника Земли.
  Разгонный блок «Фрегат-СБ» предназначен для выведения КА с опорной орбиты ИСЗ на рабочую орбиту. РБФ-СБ разрабатывается НПО им. С.А. Лавочкина на базе универсального РБ «Фрегат». Он состоит из модернизированного РБ «Фрегат» и сбрасываемого блока баков (СББ).
Головной обтекатель предназначен для защиты КА от воздействия набегающего потока и аэродинамического нагрева при  выведении, а также для защиты КА от воздействия окружающей среды (дождя, снега, ветра) при транспортировании в составе КГЧ и РКН.
Переходный отсек предназначен для крепления КГЧ ко второй ступени РН. ПхО разрабатывается НПО им. С.А. Лавочкина.
Номинальные параметры рабочей орбиты КА «Электро-Л»
Номинальные параметры рабочей геостационарной орбиты (ГСО) космического аппарата:
- драконический период обращения Тдр=86164 с;
- эксцентриситет  е=о;
- наклонение i=0гр;
- точка стояния 76гр в.д.
Точность поддержания КА в заданной точке стояния ГСО составляет:
- по долготе – не хуже  +/-0.5гр;
- по широте – не хуже +/-0.5гр.


Баллистическая схема выведения

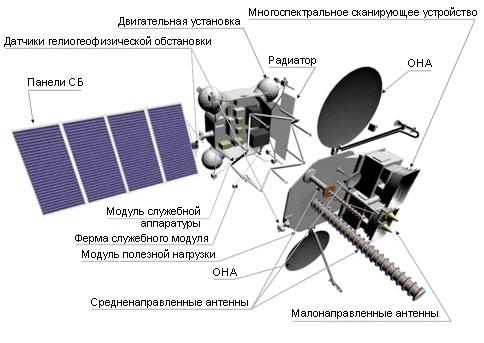

Состав КА «Электро-Л»

КА «Электро-Л» построен по модульному принципу и состоит из:
-комплекса целевой аппаратуры (КЦА), обеспечивающего:
- получение, обработку и передачу многоспектральных снимков и данных о гелиогеофизической обстановке на высоте орбиты КА;
- выполнение телекоммуникационных функций;
- базового модуля служебных систем (БМСС) «Навигатор», предназначенного для обеспечения функционирования целевой аппаратуры и космического аппарата в целом в соответствии с предъявляемыми требованиями;
- адаптера.

Пресс-службы Роскосмоса и НПО им. Лавочкина

[LRV_75]

Ага, спасибо.
Предположу, что такой заход с фонариком в подстолье периодически случается. После автоматической стыковки выдал ненорму один из датчиков КПС (контроль подстыковки) или же во время уже выполнения программы "прозвонки цепей" также вылезла ненорма (КЗ или обрыв). Мужики пошли разбираться. При такой высокой требуемой точности неудивительно, что шпильки иногда загинаются (мама в папу не попадает   ).

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=14722

[Salo]

Вот сюрприз будет, если 20 января улетит не РКН «Зенит-2SБ», а "Зенит-3Ф"  :shock:

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=673411#673411

Правильные названия:
ракета носитель «Зенит-2SБ»
ракета космического назначения «Зенит-3SLБФ»
 - согласно документам разработчика (КБ "Южное"), согласованным и утверждённым Роскосмосом.

Заводской индекс применяемой в составе РКН двухступенчатой РН «Зенит-2SБ80» - согласно документам производителя (ПО "Юж.Маш.завод"), также утверждённым Роскосмосом.

[Вован]

http://www.roscosmos.ru/main.php?id=2&nid=14722

Наконец-то установили зонтик. Без него часто падали капли масла с крана на ракету. :lol:

[SpaceR]

Вот сюрприз будет, если 20 января улетит не РКН «Зенит-2SБ», а "Зенит-3Ф"  :shock:

[img Зенит-3Ф ]

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=673411#673411

Правильные названия:
ракета носитель «Зенит-2SБ»
ракета космического назначения «Зенит-3SLБФ»
 - согласно документам разработчика (КБ "Южное"), согласованным и утверждённым Роскосмосом.

Заводской индекс применяемой в составе РКН двухступенчатой РН «Зенит-2SБ80» - согласно документам производителя (ПО "Юж.Маш.завод"), также утверждённым Роскосмосом.

Да, и признаться честно, почему маркировка РН выглядит именно так, как на снимке, немного озадачивает.

Немного - потому что в целом мне - как человеку - вариант как на покраске более симпатичен, чем как в документации.

[Salo]

SLБФ - это уже перебор! :roll:

[Gradient]

Кстати, кто напомнит какого года ракета и когда на космодром доставлена?

[Lanista]

Бывало на ракете для Амос-3 и такое: штырьки оказались погнутыми

А как процесс стыковки идет? Вот этот поршень сверху опускается вниз ( перемещается вбок   )?

Это, кстати, непаханное поле и очень интересная тема. Может кто-нибудь заведет отдельный пост о электроразъемах  соединениях применяемых в РКТ?
