Salo

10.10.2010 22:57:43 #20 Последнее редактирование: 13.11.2012 18:22:42 от Salo
Что-то мне это напоминает. :roll:


"Были когда-то и мы рысаками!!!"

Salo

10.10.2010 23:23:29 #21 Последнее редактирование: 13.11.2012 18:20:43 от Salo
А это с другого парада:
http://www.abc.net.au/news/photos/2007/03/16/1874121.htm



http://falconnet.peddie.org/faculty/bnicholson/asianstudies/nuclearpolitics.htm



Что-то мне это напоминает:

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=477594#477594
ЦитатаLiss пишет:

Еще про морские и береговые ракеты:





http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=477336#477336
ЦитатаLiss пишет:

Дальше у нас идет иранское V-1 :-) -- официально "ракета ВМФ" ( 1
"Были когда-то и мы рысаками!!!"

Salo

10.10.2010 23:34:48 #22 Последнее редактирование: 13.11.2012 18:14:15 от Salo
А вот и оригинал:

http://en.wikipedia.org/wiki/P-15_Termit
"Были когда-то и мы рысаками!!!"

Salo

"Были когда-то и мы рысаками!!!"

Salo

11.10.2010 00:13:53 #24 Последнее редактирование: 13.11.2012 18:07:53 от Salo
http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/1127/

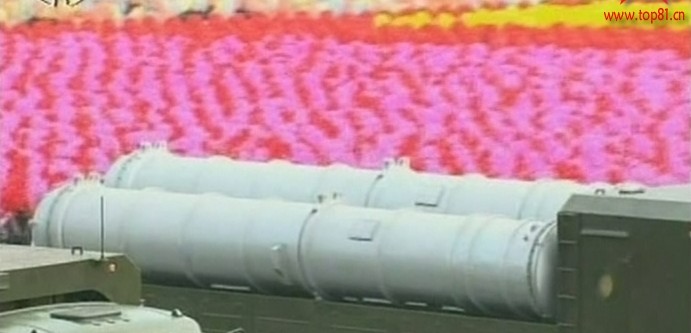

На параде КНДР показала подобие ЗРК С-300 и мобильную пятиосную ПУ БР

10 октября 2010 г.

«Военный Паритет». На прошедшем сегодня в Пхеньяне параде в честь 65-летия Трудовой партии Кореи показан зенитный ракетный комплекс, напоминающий ЗРС-300 и его китайский клон FT-2000.





Что касается пятиосной ПУ БР, то она внешне весьма смахивает на мобильную китайскую противокорабельную «анти-авианосную» БР DF-21C. Учитывая, что КНДР не обладает достаточными технологиями по организации спутникового наведения таких ракет по подвижным морским целям, можно сделать вывод, что эта ПУ предназначена для запуска БР повышенной оперативной или средней дальности по стационарным наземным объектам.

"Были когда-то и мы рысаками!!!"

Salo

11.10.2010 00:32:02 #25 Последнее редактирование: 13.11.2012 18:02:44 от Salo
"Были когда-то и мы рысаками!!!"

Salo

"Были когда-то и мы рысаками!!!"

Salo

"Были когда-то и мы рысаками!!!"

Salo

11.10.2010 01:53:39 #28 Последнее редактирование: 13.11.2012 18:00:45 от Salo
"Были когда-то и мы рысаками!!!"

Дмитрий Виницкий

И Гелик корейской сборки :) А выше были КАМАЗы уж сильно стретчатые...

A. Petrov

ЦитатаИ Гелик корейской сборки :) А выше были КАМАЗы уж сильно стретчатые...

А правда, где они берут шасси? Неужели сами делают? Или в Китае заказывают?

Salo

11.10.2010 12:20:31 #31 Последнее редактирование: 13.11.2012 17:59:13 от Salo
Китайцы делают МАЗы по лицензии, но у них кабина другая.


"Были когда-то и мы рысаками!!!"

Salo

"Были когда-то и мы рысаками!!!"

Salo

"Были когда-то и мы рысаками!!!"

Дмитрий Виницкий

Цитата
ЦитатаИ Гелик корейской сборки :) А выше были КАМАЗы уж сильно стретчатые...

А правда, где они берут шасси? Неужели сами делают? Или в Китае заказывают?



Для чучхейской инженерной мысли нет никаких преград, в т.ч. - лицензионных :D

Salo

11.10.2010 17:16:23 #35 Последнее редактирование: 13.11.2012 17:56:01 от Salo
http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/1130/
ЦитатаНовая северокорейская БРСД определена как копия советской БРПЛ Р-27

11 октября 2010 г.
«Военный Паритет». После долгого ожидания Северная Корея показала баллистическую ракету средней дальности «Мусудан» (Musudan - западное обозначение), которая, как представляется, является копией советской БРПЛ Р-27 (РСМ-25, код НАТО SS-6 Serb - нижнее фото). Но насколько известно, Северная Корея никогда не проводила летных испытаний этой ракеты.

Японская телекомпания NHK полагает, что на параде были показаны три типа пусковых установок и ракет, ранее неизвестных. По данным телекомпании, новая БРСД (как она выразилась, похожая на «шариковую ручку») имеет дальность полета 3000-5000 км и способна поражать цели на территории Японии и о. Гуам. Южнокорейский источник Chosun оценивает дальность этой ракеты от 3000 до 4000 км. По ее данным, около десятка таких ракет дислоцировано на базах, расположенных в провинциях Южный Пхенань и Северный Хамген. Длина ракеты составляет 12 м, диаметр 1,5 м. По сравнению с ней длина БРПЛ Р-27 была около 9 м (или, по другим оценкам, 9,65 м), дальность от 2500 до 3000 км в зависимости от модификации.
Опять за рыбу деньги. :roll:
А испытания Ынхи с четырьмя двигателями от Тэподонга они не заметили.
Опять начинаются спекуляции вокруг Р-27. Невооружённым взглядом видно, что длина этого чуда больше 9 метров.
"Были когда-то и мы рысаками!!!"

Salo

11.10.2010 17:40:44 #36 Последнее редактирование: 13.11.2012 17:49:11 от Salo
http://pollack.armscontrolwonk.com/archive/3351/north-korea-debuts-an-irbm
North Korea Debuts an IRBM

By joshua | 10 October 2010

After a long wait, North Korea's "Musudan" intermediate-range ballistic missile (IRBM), a weapon with a reported range of 2,500 to 3,000 km, has made its first public appearance. Described as a copy of the Soviet R-27 submarine-launched ballistic missile (a.k.a. RSM-25, a.k.a. SS-N-6, a.k.a. Serb), it has never been flight-tested in North Korea, as far as anyone knows.



The missile showed up in the course of a televised military parade in Pyongyang's Kim Il Sung square, better noted elsewhere for the joint appearance of ailing North Korean ruler Kim Jong Il and his son and successor Kim Jong Un. Compare this image of the nosecone on the right -- a closeup fr om Anatoly Zak's photo of an R-27 in a museum -- to the glimpse of a pair of missiles at 0:49 in this video from North Korean television:
http://www.youtube.com/watch?v=nQ0dXgGIwHI&feature=player_embedded

Another view appears at 1:12 in this video:
http://www.youtube.com/watch?v=X4yaE7-QoPc&feature=player_embedded

More than one missile type appears in the videos. According to the Associated Press, the Musudan wasn't the only new one:
[quote:fa696a30f9]Japanese public broadcaster NHK reported Sunday that the parade included three never-before-shown types of missiles and launching devices.

One was thought to be a new "Musudan" intermediate-range ballistic missile with a long, narrow head, similar to a ball-point pen, NHK said. It has a range of 3,000-to-5,000 kilometers (1,860-to-3,100 miles) and would be capable of hitting Japan and Guam, NHK said.[/quote:fa696a30f9]
Wh ere that range estimate comes from, I don't know.

"Musudan," incidentally, is a Western designation. The press -- starting with a December 15, 2005 story in the German tabloid Bild -- tends to call it "BM-25," probably a distortion of RSM-25. (The actual BM-25 was a Soviet rocket artillery system.) According to one source, the North Koreans market a 3,000-km range ballistic missile as "Scud-F," but that's unlikely to be their own name for it.

Update. Here's another view of the R-27.



Further Update. A block of at least eight of the new missiles can be seen at 0:28 in this video (thanks to Tal Inbar):

http://www.youtube.com/watch?v=FAuqz_Cp8vw&feature=player_embedded

And a still photo, also courtesy Tal Inbar. A somewhat larger version appears here.



Late Update. According to the Chosun Ilbo, the Musudan was first displayed in an April 2007 military parade, but never previously exhibited to the world media. The Chosun, which describes the Musudan as having a range of 3,000 to 4,000 km, adds that the missile is deployed:
[quote:fa696a30f9]About a dozen of the missiles are apparently stationed at missile bases in Yangdok, South Pyongan Province, and Sangnam-ni, Hochon, North Hamgyong Province. The missile is 12 m long and 1.5 m wide and has the longest range in North Korea, outdoing the Rodong missile, which has a 1,300 km range.[/quote:fa696a30f9]
The RS-27, by contrast, was about 9 m in length (9.65 m, according to one source), and 2,500 to 3,000 km in range, depending on the mod. We're looking at a new missile. The lack of a known testing record prior to deployment raises all sorts of questions. Was it tested in another country, for example?
"Были когда-то и мы рысаками!!!"

Salo

Шестиосное шасси Пионера имело грузоподъёмность около 40 т.
Значит данная чуда весит примерно 30т, иначе обошлись бы пятиосным шасси. Если сравнивать длину(9м против 15м) и массу (у Р-27 14т), получаем массу в заправленном состоянии не менее 23т. Для 4Д10 это слишком много.
"Были когда-то и мы рысаками!!!"

Дмитрий В.

ЦитатаШестиосное шасси Пионера имело грузоподъёмность около 40 т.
Значит данная чуда весит примерно 30т, иначе обошлись бы пятиосным шасси. Если сравнивать длину(9м против 15м) и массу (у Р-27 14т), получаем массу в заправленном состоянии не менее 23т. Для 4Д10 это слишком много.

Это могла быть не точная копия, а ракета "по мотивам Р-27". Ведь взяли же где-то иранцы двигатель 2-й ступени Сафир-2, как две капли воды похожий на рулевик Р-27.
Lingua latina non penis canina
StarShip - аналоговнет!

Anatoly Zak

ЦитатаCompare this image of the nosecone on the right -- a closeup from Anatoly Zak's photo of an R-27 in a museum --

А я и не догадывался, что опередил великого вождя на восемь лет с презентацией всему миру его "новой" ракеты   :D
