Sirius XM-5=Протон-М/Бриз-М–14.10.10 22:53:21 ЛМВ-Байконур

[joint831]

Ещё фото с вывоза:
http://www.khrunichev.com/main.php?id=1&nid=1835









Фото: А.Куприянов
Пресс-служба ГКНПЦ

[YuriR]

Вывоз РН "Протон-М" с КА "Сириус ХМ-5" Видео http://www.tvroscosmos.ru/frm/video/start82.php

[Iva]

YuriR
Спасибо за видео!

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=13093

На Байконуре – третий стартовый день

:: 13.10.2010

На космодроме Байконур продолжается интенсивная подготовка к запуску ракеты космического назначения «Протон-М» с разгонным блоком «Бриз-М» и  космическим аппаратом «Сириус ХМ-5».
Сегодня утром специалисты космодрома приступил к выполнению операций третьего стартового дня. Главным содержанием работ сегодня является стыковка трубопроводов, по которым в баки ракеты будут закачиваться компоненты топлива.
Пуск ракеты космического назначения «Протон-М» с разгонным блоком «Бриз-М» и  КА «Сириус ХМ-5» запланирован на 14 октября 2010 года.

Пресс-служба КЦ «Южный»

[Salo]

http://www.rian.ru/science/20101014/285324684.html

"Протон" в ночь на пятницу выведет на орбиту спутник связи Sirius ХМ-5[/size]

00:19 14/10/2010

МОСКВА, 14 окт - РИА Новости. Запуск ракеты-носителя "Протон-М" с американским спутником связи Sirius ХМ-5 назначен на 22.53 мск 14 октября с космодрома Байконур, сообщил РИА Новости представитель Центра имени Хруничева.

"Для выведения космического аппарата будет использована ракета-носитель "Протон-М" с разгонным блоком "Бриз-М" производства Центра имени Хруничева. Отделение зарубежного спутника от разгонного блока намечено через 9 часов 12 минут после осуществления запуска", - отметил собеседник агентства.

Контракт на запуск "Протона"

Контракт на запуск "Протона-М" заключили американский оператор спутникового радиовещания SIRIUS ХМ Radio и компания International Launch Services Inc. (ILS). Владельцем контрольного пакета акций в ILS является Государственный космический научно-производственный центр имени Хруничева, разработчик и производитель ракеты-носителя "Протон" и разгонного блока "Бриз-М".

Запуск космического аппарата (KA) Sirius ХМ-5 должен стать девятым пуском ракеты "Протон" в 2010 году и 360-м стартом в ее летной истории.

Для ILS предстоящий запуск станет шестым в 2010 году и 62-м с начала коммерческой эксплуатации ракеты-носителя (РН) "Протон" в апреле 1996 года. "Протон" в пятый раз будет использоваться для выведения полезной нагрузки компании SIRIUS ХМ. Кроме того, это будет 16-й пуск "Протона" с космическим аппаратом, изготовленным Space Systems/Loral.

Космический аппарат Sirius ХМ-5

Sirius ХМ-5 - мощный геостационарный спутник, построенный компанией Space Systems/Loral, ведущим производителем коммерческих аппаратов, для американского оператора спутникового радиовещания SIRIUS ХМ Radio.

Новый аппарат будет установлен на геостационарной орбите в позиции 85,2 градуса западной долготы и послужит резервом для существующего флота SIRIUS ХМ. КА Sirius ХМ-5 обеспечит стабильную передачу данных на мобильные приборы и домашние приемники и в автомобили и усилит трансляцию сотен каналов музыки, спорта, новостей, погоды и развлечений для 20 миллионов пользователей.

Sirius ХМ-5 станет девятым аппаратом компании, флот которой сейчас включает четыре спутника Sirius и четыре аппарата ХМ. Аппараты были консолидированы в единую группировку во время слияния двух операторов спутникового радиовещания в 2008 году.

Система Sirius Radio

Спутниковая цифровая система аудио- и радиообслуживания (Satellite Digital Audio Radio Services - SDARS) функционирует на протяжении последних девяти лет на территории Северной Америки, предоставляя мобильным и стационарным абонентам широкий спектр аудиоуслуг. Причем работали в этом секторе до недавнего времени две крупные компании - Sirius Satellite Radio и ХМ Satellite Radio, которые и объединились, как указано выше, в 2008 году.

Орбитальный сегмент Sirius Satellite Radio состоит из трех космических аппаратов, выведенных во второй половине 2000 года на эллиптические геосинхронные орбиты с высоким углом наклонения (HIEO). В 2009 году группировка была усилена новым мощным геостационарным спутником Sirius FM5, запущенным ракетой-носителем "Протон-М" с космодрома Байконур. Аппарат стал орбитальным резервом действующих спутников, при этом обладая мощностью в два раза превышающей мощность каждого из существующих аппаратов, что обеспечивает улучшение доступности услуг.

Спутниковая группировка ХМ Satellite Radio включает четыре геостационарных космических аппарата, запущенных в 2001 (два спутника), 2005 и 2006 годах. В отличие от спутников Sirius FM, созданных Space Systems/Loral, аппараты ХМ изготовила компания Boeing Satellite Systems на основе платформы BS-702.

[Salo]

http://coopi.khrunichev.ru/main.php?id=511

КА "Sirius XM-5"[/size]

Дата:   14.10.2010
Ракета-носитель:   Протон-М
Космический аппарат:   Sirius XM-5
Разгонный блок:   Бриз-М
Место старта:   Байконур

Запуск телекоммуникационного спутника Sirius ХМ-5 с космодрома Байконур запланирован на 14 октября 2010 года в 22 ч 53 м 21 с. (Московское Время).



О программе

Для выведения космического аппарата на орбиту используется ракета-носитель (РН) «Протон-М» с разгонным блоком (РБ) «Бриз-М».

Контракт на запуск с использованием ракеты "Протон-М" заключили американский оператор спутникового радиовещания SIRIUS ХМ Radio и компания International Launch Services Inc. (ILS). Владельцем контрольного пакета акций в ILS является Государственный космический научно- производственный центр имени М.В. Хруничева, разработчик и производитель ракеты-носителя "Протон" и разгонного блока "Бриз-М".

Запуск космического аппарата (KA) Sirius ХМ-5 должен стать девятым пуском ракеты "Протон" в 2010 году и 360-м стартом в ее летной истории.

Для ILS предстоящий запуск станет шестым в 2010 году и 62-м с начала коммерческой эксплуатации ракеты "Протон" в апреле 1996 года. РН "Протон" в пятый раз будет использоваться для выведения полезной нагрузки компании SIRIUS ХМ. Кроме того, это будет шестнадцатый пуск ракеты "Протон" с космическим аппаратом, изготовленным Space Systems/Loral.

Космический аппарат Sirius ХМ-5

 Sirius ХМ-5 - мощный геостационарный спутник, построенный компанией Space Systems/Loral, ведущим производителем коммерческих аппаратов, для американского оператора спутникового радиовещания SIRIUS ХМ Radio.

Новый аппарат будет установлен на геостационарной орбите в позиции 85,2 градуса западной долготы и послужит резервом для существующего флота SIRIUS ХМ. КА Sirius ХМ-5 обеспечит стабильную передачу данных на мобильные приборы и домашние приемники и в автомобили и усилит трансляцию сотен каналов музыки, спорта, новостей, погоды и развлечений для 20 миллионов пользователей.
Sirius ХМ-5 станет девятым аппаратом компании, флот которой сейчас включает четыре спутника Sirius и четыре аппарата ХМ. Аппараты были консолидированы в единую группировку во время слияния двух операторов спутникового радиовещания в 2008 году.

Система SIRIUS Radio

 Спутниковая цифровая система аудио- и радиообслуживания (Satellite Digital Audio Radio Services - SDARS) функционирует на протяжении последних девяти лет на территории Северной Америки, предоставляя мобильным и стационарным абонентам широкий спектр аудиоуслуг. Причем работали в этом секторе до недавнего времени две крупные компании - Sirius Satellite Radio и ХМ Satellite Radio, которые и объединились, как указано выше, в 2008 году.

Орбитальный сегмент Sirius Satellite Radio состоит из трех космических аппаратов, выведенных во второй половине 2000 года на эллиптические геосинхронные орбиты с высоким углом наклонения (HIEO). В 2009 году группировка была усилена новым мощным геостационарным спутником Sirius FM5, запущенным ракетой-носителем "Протон-М" (с разгонным блоком "Бриз-М") с космодрома Байконур. Аппарат стал орбитальным резервом действующих спутников, при этом обладая мощностью, в два раза превышающей мощность каждого из существующих аппаратов, что обеспечивает улучшение доступности услуг.

Спутниковая группировка ХМ Satellite Radio включает четыре геостационарных космических аппарата, запущенных в 2001 (два спутника), 2005 и 2006 годах. В отличие от спутников Sirius FM, созданных Space Systems/Loral, аппараты ХМ изготовила компания Boeing Satellite Systems на основе платформы BS-702.

Кроме того, частоты систем Sirius и ХМ разные, что не позволяет напрямую использовать КА одной системы для работы во второй.

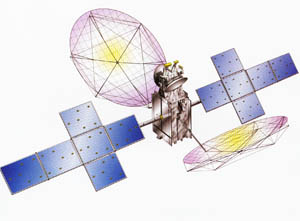

Конструкция космического аппарата Sirius ХМ-5

 Конструкция спутника Sirius ХМ-5 основана на ранее разработанной и применяемой спутниковой платформе компании Space Systems/Loral LS-1300. За исключением некоторых элементов платформа подобна той, на которой создан космический аппарат Sirius FM5. При этом используются преимущества стандартизированной модульной конструкции платформы, стандартизированных компонентов, процессов и методов интеграции.

Основными особенностями конфигурации спутника Sirius ХМ-5 являются:

    * основная прямоугольная несущая конструкция, в которой размещены электронное оборудование и система обеспечения поддержания температуры приборов и узлов в пределах их квалификационных норм;
    * направленная в сторону Земли монтажная стойка, которая поддерживает систему принимающей антенны Х-диапазона, вспомогательные отражатели, антенны телеметрии и команд, а также датчики, необходимые для определения параметров орбиты;
    * система передающих антенн S-диапазона, состоящая из рупорообразных облучателей S-диапазона, двух вспомогательных отражателей, смонтированных на стойке, и двух размещенных на восточной и западной сторонах стоек с развертываемыми решетчатыми антеннами диаметром 9 метров каждая;
    * две шестипанельные солнечные батареи, состоящие из усовершенствованных высокоэффективных солнечных элементов на арсениде галлия с тремя переходами (ATJ), обеспечивают энергопитание. Для работы в зоне тени энергия сохраняется в четырех 24-элементных литий-ионных (Li-ion) батареях емкостью 80 Ач. Платформа будет вырабатывать почти 20 кВт мощности к концу расчетного срока службы;
    * подъем орбиты и маневры на орбите обеспечиваются комбинацией химических и электрических силовых подсистем. По углам и на северной/южной лицевых плоскостях главной несущей стойки установлены двенадцать двигателей малой тяги для управления ориентацией, тогда как основной двигатель спутника (Main Satellite Thruster - MST), применяющийся в первую очередь для подъема орбиты, расположен на плоскости, ориентированной в противоположном от Земли направлении. Два модуля стационарных плазменных двигателей (Stationary Plasma Thruster - SPT) также размещены на северной и южной лицевых плоскостях;
    * стабилизация на орбите и нацеливание антенны осуществляется с использованием подсистемы управления ориентацией (Attitude Control Subsystem - ACS) с четырьмя маховиками.

Характеристики КА

Назначение    радиовещание

Тип орбиты    геостационарная

Точка стояния    85,2° з. д.

Оператор    SIRIUS ХМ Radio

Зоны покрытия    Соединенные Штаты, Канада, Мексика, Пуэрто-Рико,
Карибский бассейн

Генеральный подрядчик    Space Systems/Loral

Платформа    LS-1300

Мощность (к концу срока службы)    19,5 кВт

Стартовая масса    5983 кг

Габариты КА в сложенном состоянии    3487,9x3421,1х8047 мм

Расчетный срок службы    15 лет

Двигательная установка
двухкомпонентная (баки с топливом массой 2820 кг)
электрическая (баки с ксеноном массой 280 кг)

Аккумуляторы    четыре блока литий-ионных батарей

Полезная нагрузка
Частоты    прием    Х-диапазон (7,052 - 7,056 ГГц)
передача    S-диапазон (2,3205 - 2,3320 ГГц)
Антенны    прием    одна фиксированная антенна на надирной палубе
передача    два развертываемых сетчатых рефлектора диаметром 9 м

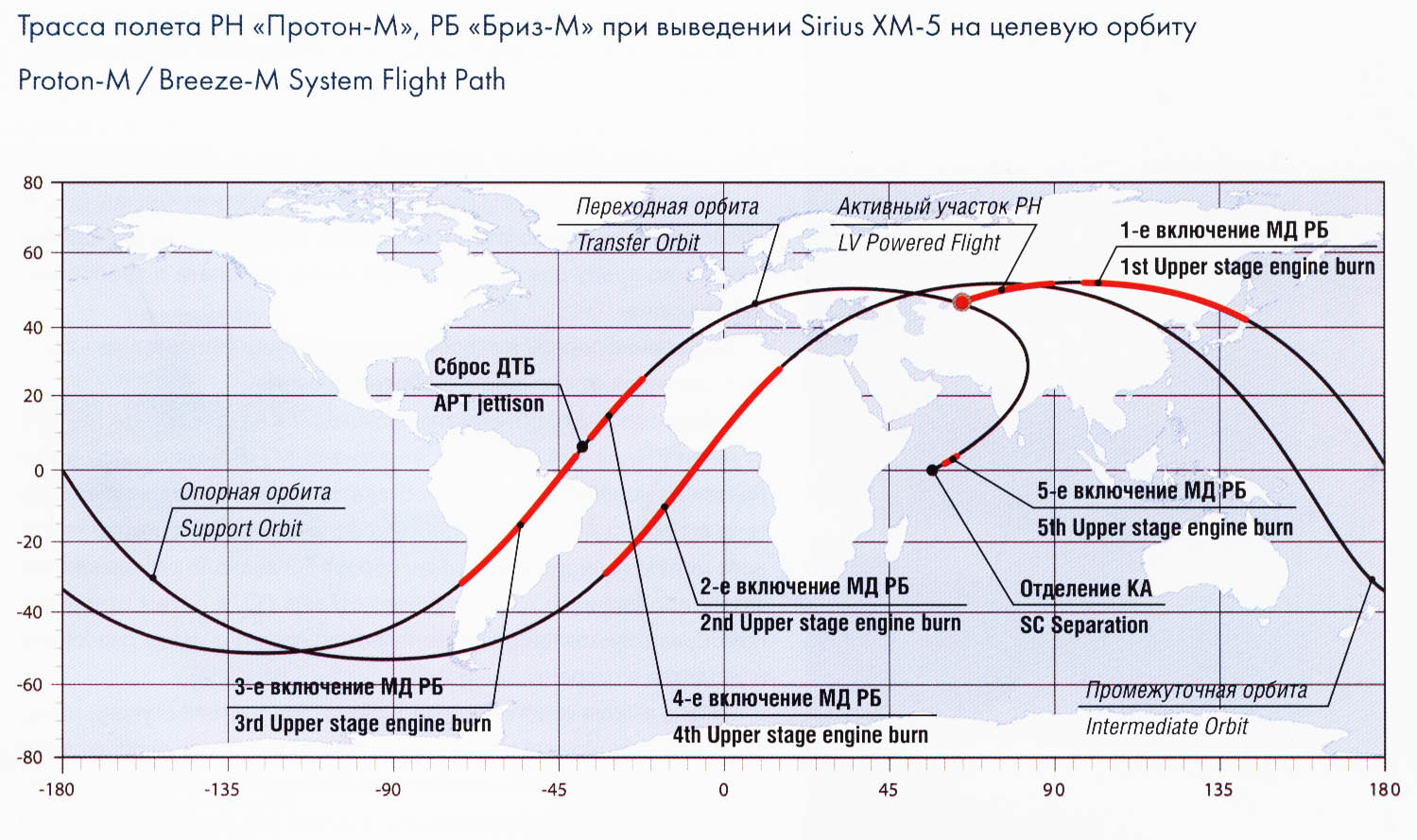

Программа выведения КА Sirius ХМ-5

 Запуск спутника Sirius ХМ-5 осуществляется по отработанной схеме выведения с использованием штатных трассы полета и районов падения отделяемых частей ракеты-носителя. Использование стандартной траектории упрощает разработку программы выведения и проведение соответствующих расчетов и анализа, тем самым повышается надежность системы.

Участок работы РН "Протон-М"

 После набора готовности к пуску приблизительно за 1,75 с (Т - 1,75 с) до запуска включаются шесть двигателей первой ступени РД-276 и набирают 107% тяги в момент подачи сигнала "Контакт подъема" (КП), через 6 секунд полёта тяга возрастает до 112 % от номинала. Подтверждение сигнала КП поступает в момент Т + 0,5 с. Ступенчатая последовательность включения позволяет получить подтверждение нормального функционирования всех двигателей до запуска.

Траектория полета РН имеет начальный вертикальный участок продолжительностью около 10 секунд. Далее ракета выполняет маневр по крену для установления азимута полета в требуемом направлении.

Отделение первой и второй ступеней осуществляется на ~120 и ~328 секундах от сигнала КП соответственно.

Сброс головного обтекателя происходит в начале полета третьей ступени РН, на ~347 секунде от сигнала КП. Время сброса выбирается из условия попадания обтекателя в район падения ускорителя второй ступени РН, а также обеспечения допустимого теплового молекулярного потока. При сбросе ГО вначале раскрываются замки продольного и поперечного стыков ГО, а затем створки с помощью толкателей разворачиваются, сходят с узлов разворота и уводятся в стороны.

После выключения маршевого двигателя третьей ступени (предварительная команда) с помощью рулевого двигателя производится калибровка расчетной скорости выведения. В момент достижения заданных параметров орбиты система управления РН выдает главную команду, при поступлении которой выключается рулевой двигатель, разрываются механические связи между третьей ступенью и разгонным блоком и запускаются тормозные РДТТ для увода отделившегося ускорителя третьей ступени.

Первые три ступени ракеты-носителя "Протон-М" выводят орбитальный блок (ОБ) в составе РБ "Бриз-М", переходной системы и КА Sirius ХМ-5 на суборбитальную траекторию, обеспечивающую наклонение опорной орбиты i = 51,5°.

Активный участок работы РН продолжается ~582 секунды. Момент разделения с третьей ступенью принимается за начало автономного полета ОБ. Дальнейшее выведение космического аппарата Sirius ХМ-5 осуществляется с помощью РБ "Бриз-М".





Участок работы РБ "Бриз-М"

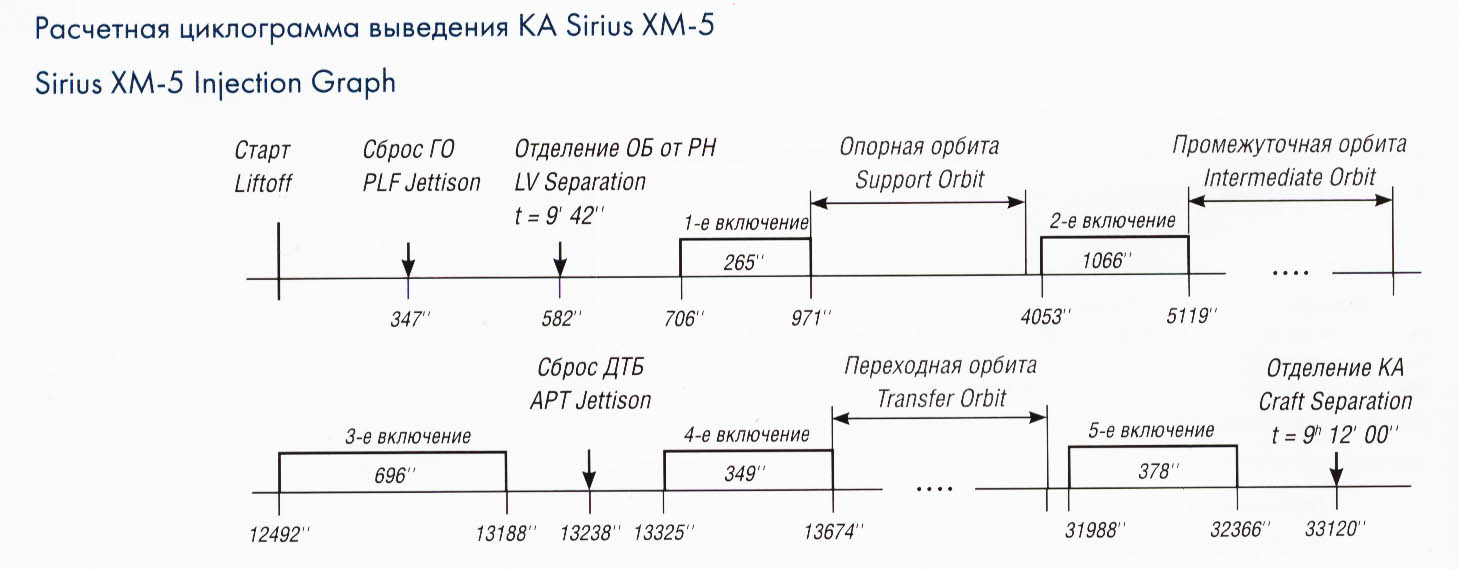

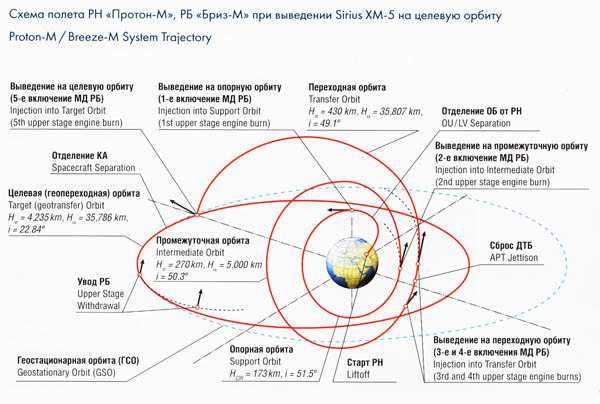

 Выведение ОБ на целевую орбиту осуществляется по схеме с пятью включениями маршевого двигателя (МД) РБ.

Сразу после отделения ускорителя третьей ступени РН начинается работа двигателей стабилизации РБ, которые обеспечивают вначале демпфирование угловых скоростей от разделения с третьей ступенью, а затем ориентацию и стабилизацию ОБ на участке пассивного полета по суборбитальной траектории в течение времени ожидания момента первого включения МД.

Через 124 секунды после отделения от РН выполняется первое включение МД, в результате которого формируется опорная орбита.

Второе включение МД производится в районе первого восходящего узла опорной орбиты, в результате чего формируется промежуточная орбита. Третье включение МД выполняется в перигее промежуточной орбиты в районе восходящего узла. Четвертое включение МД выполняется через 137 секунд после окончания третьего включения МД. В промежутке между включениями сбрасывается ДТБ. В результате третьего и четвертого включений формируется переходная орбита с апогеем, близким апогею целевой орбиты. Пятое включение МД выполняется в апогее переходной орбиты в районе нисходящего узла, в результате чего РБ выводит КА на целевую орбиту.

Перед каждым запуском маршевого двигателя разгонного блока, а также перед сбросом дополнительного топливного бака, производится включение двигателей коррекции импульса для обеспечения поджатия компонентов топлива РБ.

В процессе пассивного полета орбитального блока (когда МД не работает) система управления РБ выполняет развороты орбитального блока для обеспечения требуемых углов засветки КА Солнцем, для ориентации на направление выдачи импульсов тяги, для проведения сеансов радиоконтроля орбиты и для отделения КА.

После выхода на целевую орбиту производится ориентация ОБ в направлении, заданном для отделения КА, и отделение КА.

Окончательные параметры целевой орбиты определяются в зависимости от действия пружинных толкателей системы разделения космического аппарата и разгонного блока.

После отделения КА и проведения сеанса измерения параметров геопереходной орбиты разгонный блок уводится от КА и переводится в безопасное состояние (сбрасывается давление из всех емкостей).

Общая продолжительность выведения от момента старта РН до отделения космического аппарата составит 33120 с (9 часов 12 минут).

Материал подготовлен на основе информации дирекции программы запуска и пресс-службы ГКНПЦ им.М.В.Хруничева

[YuriR]

YuriR
Спасибо за видео!

И Вам спасибо.
Сегодня в 22 ч. 53 мин. мск запланирован пуск ракеты-носителя «Протон-М» с космическим аппаратом «Сириус ХМ-5».
Прямая трансляция пуска будет вестись на сайте ФГУП «ЦЭНКИ» http://www.tsenki.com/broadcast/
Начало: 20:50 14.10.10 (Время московское, МСКЛВ).
Окончание: 23:50 14.10.10 (Время московское, МСКЛВ).
Также планируется прямая трансляция на сайте Вести.ру http://www.vesti.ru/broadcasts.html и телеканале "Россия-24"

[joint831]

На сайте http://xm5satellite.imgondemand.com/
будет та же картинка прямой трансляции, плюс документальный фильм за полчаса до пуска.

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=13120

Работы пускового дня с «Протоном» начались на Байконуре в 13.30 мск

:: 14.10.2010

Сегодня во второй половине дня на космодроме Байконур начались работы по графику пускового дня с ракетой космического назначения «Протон-М» с разгонным блоком «Бриз-М» и космическим аппаратом Sirius XM-5.
В 13.30 мск прошло построение совместного расчета запуска, после чего специалисты Роскосмоса заняли рабочие места и приступили к подготовке оборудования и аппаратуры к пуску. На 15.30 мск назначено заседание Государственной комиссии, которая подведет итоги трех дней предстартовой подготовки и примет решение о проведении заправки ракеты компонентами топлива.
Пуск ракеты космического назначения «Протон-М» с разгонным блоком «Бриз-М» и КА XM-5 запланирован на 22.53 мск 14 октября 2010 года.

Пресс-службы Роскосмоса и КЦ "Южный"

[joint831]

Госкомиссия дала добро, скоро начнется заправка.

[Bell]

Заправлены в планшеты
Космические карты,
И штурман уточняет
В последний раз маршрут...


Т -1 час

[Bender_a]

Есть видео на http://www.space-center.ru/ в разделе видеорепортаж

[Salo]

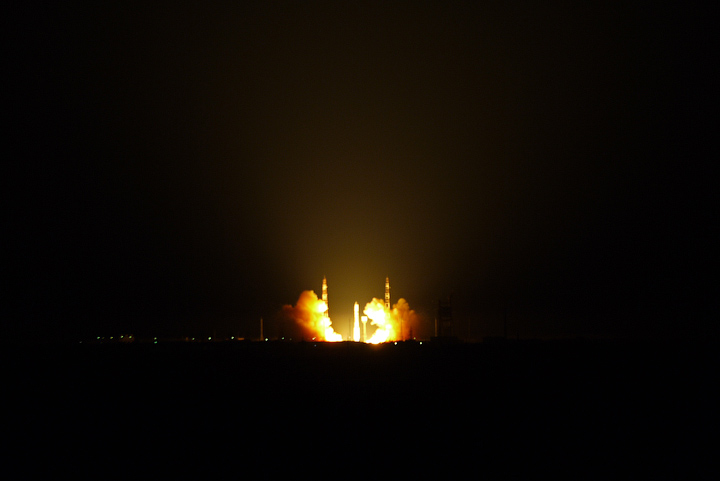

Пошла! :wink:

[Salo]

Есть отделение первой ступени! :wink:

[Salo]

Есть отделение второй ступени!
Есть сброс ГО!

[Iva]

Как быстро улетела!
Целый день ждёшь, а потом раз-два и улетела - уже и не видно!
Всё Протон отработал!
теперь очередь разгонника!

[Salo]

http://www.space-center.ru/Events.aspx

[Bender_a]

Доразгон прошел!

[Salo]

http://www.federalspace.ru/main.php?id=2&nid=13125

Успешный пуск РКН «Протон-М»
:: 14.10.2010

Сегодня в 22.53  по московскому времени с космодрома Байконур состоялся успешный пуск ракеты космического назначения «Протон-М» с разгонным блоком «Бриз-М» и космическим аппаратом «Сириус ХМ-5». После отделения от третьей ступени ракеты-носителя разгонный блок «Бриз-М» продолжает выведение космического аппарата на заданную орбиту. Отделение КА от РБ запланировано на 8.05 мск.

Пресс-служба Роскосмоса

[joint831]

Отмечусь-ка первой фоткой с мобилы
