EchoStar 14–Протон-М/Бриз-М-20.03.10 21:26:57 ДМВ–Байконур

[LRV_75]

Еще бы провели пуск РКН вместо запуска - и тогда все будет нормально.

Они проведут пуск спутника.

 А помоему что то похожее на Рокоте было, там на старте разгонник включился

[joint831]

Ну что вы, пуск КА, запуск РКН - это слишком заумно.

В новостях будет старт ракеты со спутником на борту.
И с вероятностью 90% картинка Союза. Хотя в прошлый раз на РБК поставили шаттл...

[Bender_a]

Ну что вы, пуск КА, запуск РКН - это слишком заумно.

В новостях будет старт ракеты со спутником на борту.
И с вероятностью 90% картинка Союза. Хотя в прошлый раз на РБК поставили шаттл...

Да, аппарат тяжелый, могут и на шаттле запустить... в рамках программы "NASA-Раша"

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=9722

[Salo]

http://coopi.khrunichev.ru/main.php?id=481

КА "EchoStar-14"
Главная » Планируемые пуски » КА "EchoStar-14"Дата:   20.03.2010
Ракета-носитель:   Протон-М
Космический аппарат:   EchoStar-14
Разгонный блок:   Бриз-М
Место старта:   Байконур

Запуск телекоммуникационного спутника EchoStar 14 с космодрома Байконур запланирован на 20 марта 2010 года в 21 ч 26 м 57 с. (Московское Время).

О программе

Для выведения космического аппарата на орбиту используется ракета-носитель (РН) «Протон-М» с разгонным блоком (РБ) «Бриз-М».

Контракт на запуск с использованием ракеты «Протон-М» заключили американский спутниковый оператор EchoStar и компания International Launch Services, Inc. (ILS). Владельцем контрольного пакета акций в ILS является Государственный космический научно-производственный центр имени М.В. Хруничева – разработчик и производитель ракеты- носителя «Протон» и разгонного блока «Бриз-М».

Запуск космического аппарата EchoStar 14 должен стать четвертым пуском ракеты «Протон» в 2010 году и 355-м стартом в ее летной истории.

Для ILS предстоящий запуск станет вторым в 2010 году и 58-м с начала коммерческой эксплуатации ракеты «Протон» в апреле 1996 года. РН «Протон» в третий раз будет использоваться для выведения полезной нагрузки компании EchoStar. Кроме того, это будет четырнадцатый пуск ракеты «Протон» с космическим аппаратом, изготовленным Space Systems/Loral.

Космический аппарат EchoStar 14

 EchoStar 14 – новый телекоммуникационный спутник американской телевизионной компании DISH Network, построенный одним из ведущих разработчиков коммерческих аппаратов, компанией Space Systems / Loral. Космический аппарат предназначен для передачи телевидения высокой четкости 14 миллионам зрителей DISH Network.

Космический аппарат (КА) EchoStar 14 создан на базе платформы LS-1300, оснащенной качественными, проверенными в полете системами, показавшими высокую надежность в эксплуатации. Эффективные солнечные батареи и легкие аккумуляторы платформы обеспечивают бесперебойное снабжение КА электроэнергией.

Космический аппарат предназначен для замены спутника EchoStar 7, запущенного в феврале 2002 года, и будет установлен на геостационарной орбите в точке стояния 119 градусов западной долготы. КА EchoStar 14 имеет 103 транспондера Ku-диапазона, из которых 51 будет использоваться в качестве точечных лучей.

Компания EchoStar Satellite Services, дочернее предприятие EchoStar Corporation, обеспечивает реализацию космической программы спутника EchoStar 14 для DISH Network. Услуги EchoStar Satellite Services включают создание аппарата, приобретение ракеты и интеграцию КА, а также орбитальные испытания. После запуска компания EchoStar будет принимать телеметрические данные и отправлять команды на спутник посредством многочисленных операционных центров.

Характеристики КАНазначение   телевизионное вещание
Тип орбиты   геостационарная
Точка стояния   119° з.д.
Оператор   EchoStar, DISH Network
Зоны покрытия   Северная Америка
Генеральный подрядчик   Space Systems / Loral
Платформа   LS-1300
Стартовая масса   6379 кг
Масса незаправленного КА   3223 кг
Расчетный срок службы   15 лет
Мощность (к концу срока службы)   20 кВт
Солнечные батареи   с фотоэлементами из арсенида галлия
Аккумуляторы   литий-ионные батареи

Полезная нагрузка

 Диапазон   Ku
Количество транспондеров   103
Рабочие частоты
приемник (канал «Земля-борт»)   17300 – 17800 МГц
передатчик (канал «борт-Земля»)   12200 – 12700 МГц

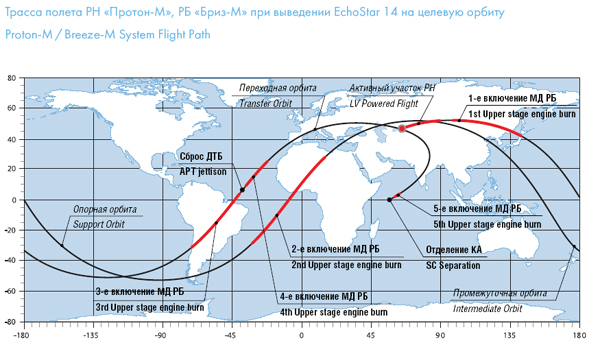

Программа выведения КА EchoStar 14

 Запуск cпутника EchoStar 14 осуществляется по отработанной схеме выведения с использованием штатных трассы полета и районов падения отделяемых частей ракеты-носителя. Использование стандартной траектории упрощает разработку программы выведения и проведение соответствующих расчетов и анализа, тем самым повышается надежность системы.

Участок работы РН "Протон-М"

 После набора готовности к пуску приблизительно за 1,75 с (Т – 1,75 с) до запуска включаются шесть двигателей первой ступени РД-276 и набирают 107 % тяги в момент подачи сигнала «Контакт подъема» (КП), через 6 секунд полёта тяга возрастает до 112 % от номинала. Подтверждение сигнала КП поступает в момент Т + 0,5 с. Ступенчатая последовательность включения позволяет получить подтверждение нормального функционирования всех двигателей до запуска.

Траектория полета РН имеет начальный вертикальный участок продолжительностью около 10 секунд. Далее ракета выполняет маневр по крену для установления азимута полета в требуемом направлении.

Отделение первой и второй ступеней осуществляется на ~120 и ~328 секундах от сигнала КП соответственно.

Сброс головного обтекателя происходит в начале полета третьей ступени РН, на ~344 секунде от сигнала КП. Время сброса выбирается из условия попадания обтекателя в район падения ускорителя второй ступени РН, а также обеспечения допустимого теплового молекулярного потока. При сбросе ГО вначале раскрываются замки продольного и поперечного стыков ГО, а затем створки с помощью толкателей разворачиваются, сходят с узлов разворота и уводятся в стороны.

После выключения маршевого двигателя третьей ступени (предварительная команда) с помощью рулевого двигателя производится калибровка расчетной скорости выведения. В момент достижения заданных параметров орбиты система управления РН выдает главную команду, при поступлении которой выключается рулевой двигатель, разрываются механические связи между третьей ступенью и разгонным блоком и запускаются тормозные РДТТ для увода отделившегося ускорителя третьей ступени.

Первые три ступени ракеты-носителя «Протон-М» выводят орбитальный блок (ОБ) в составе РБ «Бриз-М», переходной системы и КА EchoStar 14 на суборбитальную траекторию, обеспечивающую наклонение опорной орбиты i = 51,5°.

Активный участок работы РН продолжается ~582 секунды. Момент разделения с третьей ступенью принимается за начало автономного полета ОБ. Дальнейшее выведение космического аппарата EchoStar 14 осуществляется с помощью РБ «Бриз-М».



Участок работы РБ "Бриз-М"

Выведение ОБ на целевую орбиту осуществляется по схеме с пятью включениями маршевого двигателя (МД) РБ.

Сразу после отделения ускорителя третьей ступени РН начинается работа двигателей стабилизации РБ, которые обеспечивают вначале демпфирование угловых скоростей от разделения с третьей ступенью, а затем ориентацию и стабилизацию ОБ на участке пассивного полета по суборбитальной траектории в течение времени ожидания момента первого включения МД.

Через 124 секунды после отделения от РН выполняется первое включение МД, в результате которого формируется опорная орбита.

Второе включение МД производится в районе первого восходящего узла опорной орбиты, в результате чего формируется промежуточная орбита. Третье включение МД выполняется в перигее промежуточной орбиты в районе восходящего узла. Четвертое включение МД выполняется через 137 секунд после окончания третьего включения МД. В промежутке между включениями сбрасывается ДТБ. В результате третьего и четвертого включений формируется переходная орбита с апогеем, близким апогею целевой орбиты. Пятое включение МД выполняется в апогее переходной орбиты в районе нисходящего узла, в результате чего РБ выводит КА на целевую орбиту.

После выхода на целевую орбиту производится ориентация ОБ в направлении, заданном для отделения КА, и отделение КА.

После отделения КА и проведения сеанса измерения параметров геопереходной орбиты разгонный блок уводится от КА и переводится в безопасное состояние (сбрасывается давление из всех емкостей).

Общая продолжительность выведения от момента старта ракеты-носителя до отделения КА составляет 33000 секунд (9 часов 10 минут).





Материал подготовлен на основе информации дирекции программы запуска и пресс-службы ГКНПЦ им.М.В.Хруничева

[Salo]

Для сравнения DirecTV-12 массой 5940 кг:
http://coopi.khrunichev.ru/main.php?id=472

[Старый]

Надо же "опорная" перевести как "суппорт"...

[Старый]

Офтопичная мысль: наклонение для организаторов запуска гораздо важнее чем высота. За 450 кг "лишнего" груза они расплатились почти половиной изменения перигея и всего лишь 10-ю процентами изменения наклонения.

[Старый]

И вторая офтопичная мысль: если на спутник не ставить апогейную ДУ вместе с апогейным топливом то Протон закинул бы его непосредственно на стационар.

[joint831]

И вторая офтопичная мысль: если на спутник не ставить апогейную ДУ вместе с апогейным топливом то Протон закинул бы его непосредственно на стационар.

И смысл тогда?
Все равно в конечной точке окажется та же платформа с тем же временем жизни.

Снимать же апогейную ДУ производителю смысла особого нет, наверное, денег на этом сильно не сэкономишь, а геморроя будет...
Т.е. выигрыш по сокращению матчасти КА будет съеден работами по этому сокращению.

[Старый]

И смысл тогда?
Все равно в конечной точке окажется та же платформа с тем же временем жизни.

Смысл в том что отсутствие ДУ гораздо дешевле чем её наличие.

Снимать же апогейную ДУ производителю смысла особого нет, наверное, денег на этом не сэкономишь, а геморроя будет...

Снимать конечно смысла нет, но зная на каком носителе будет запускаться спутник заранее изготовить его без апогейной ДУ. Правда поменять носитель тогда уже не выйдет.

[Брабонт]

Смысл в том что отсутствие ДУ гораздо дешевле чем её наличие.

А не факт, что гораздо. Коммерческая связь это бизнес, частью которого является страхование рисков. Без бортовой ДУ нет сценария с довыводом на целевую орбиту после недотяга разгонника, и оплата страховки может быть выше.

[Старый]

А не факт, что гораздо. Коммерческая связь это бизнес, частью которого является страхование рисков. Без бортовой ДУ нет сценария с довыводом на целевую орбиту после недотяга разгонника, и оплата страховки может быть выше.

Вроде как ни разу ещё с недотяга Протона не удалось нормально дотянуть бортовой ДУ, так что страховщику всё равно. В любом случае расход топлива на довыведение снижает САС спутника что страхуется.

[Старый]

Я вот думаю что с созданием Арианы-5ЕСВ появится возможность и ею выводить спутники непосредственно на ГСО, монополия Протона нарушится и станет возможна замена носителя. На крайний случай остаётся Хэви Дельта, там возможен даже даблшот.

[YuriR]

Смотрите сегодня прямую трансляцию пуска РН Протон на телеканале "Россия 24" в 21:26...
А пока, кто еще не успел посмотреть, вывоз РН - http://www.tvroscosmos.ru/frm/video/start69.php

[joint831]

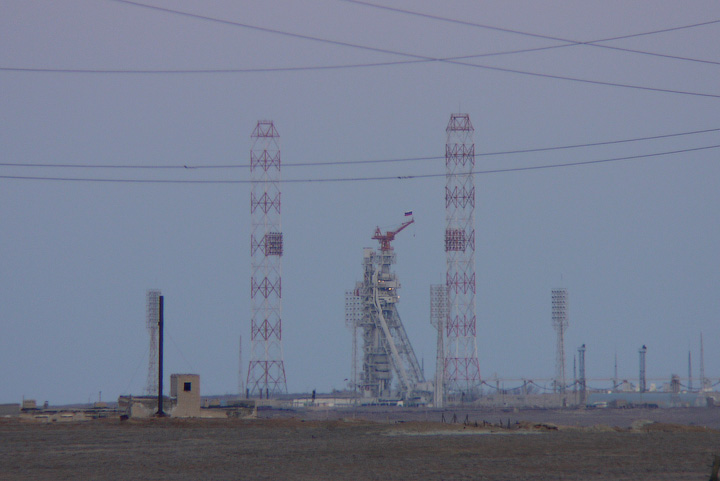

Пару часов назад на Байконуре:





Идёт заправка.

[Iva]

Народ!
А где старт показывают?

[Bender_a]

у нас будет на www.space-center.ru
но пока видео со старта еще не поступает

[Полынь]

Можно и тут:
http://ils.imgondemand.com/stream200.html#

[Iva]

Всем спасибо!
