DirecTV 12 – Протон-М/Бриз-М – 29.12.09 03:22 ДМВ– Байконур

[Вован]

К ограждению, видимо.
Там глубоко, в газоотводе, метров 10, пол бетонный

Сомнительно, что бы к ограждению нельзя было касаться!
Оно что, под напряжением? Или такое хилое, что от прикосновения завалится в газоотвод? Нет здесь, что-то другое.

Чтоб не сперли.

[Iva]

Чтоб не сперли.

Спасибо!
Теперь понятно!
Сам бы я не догадался!

[Salo]

http://coopi.khrunichev.ru/main.php?id=467

КА "DirecTV-12"
Главная » Планируемые пуски » КА "DirecTV-12"Дата:   29.12.2009 г.
Ракета-носитель:   Протон-М
Космический аппарат:   DirecTV 12
Разгонный блок:   Бриз-М
Место старта:   Байконур

Запуск телекоммуникационного спутника DirecTV 12 с космодрома Байконур запланирован на 29 декабря 2009 года в 03 ч 22 м 00 с. (Московское Время).

О программе

Для выведения космического аппарата на орбиту используется ракета-носитель (РН) «Протон-М» с разгонным блоком (РБ) «Бриз-М».

Контракт на запуск с использованием ракеты «Протон-М» заключили американский спутниковый оператор DIRECTV и компания International Launch Services, Inc. (ILS). Владельцем контрольного пакета акций в ILS является Государственный космический научно-производственный центр имени М.В. Хруничева – разработчик и производитель ракеты-носителя «Протон» и разгонного блока «Бриз-М».

Запуск космического аппарата (КА) DirecTV 12 должен стать десятым пуском ракеты «Протон» в 2009 году и 351-м стартом в ее летной истории.

Для ILS предстоящий запуск станет седьмым в 2009 году и 56-м с начала коммерческой эксплуатации ракеты «Протон» в апреле 1996 года. РН «Протон» в четвертый раз будет использоваться для выведения полезной нагрузки для компании DIRECTV. Кроме того, DirecTV 12 станет тринадцатым космическим аппаратом производства Boeing, запущенным на ракете «Протон».

Космический аппарат DirecTV 12

 Kосмический аппарат DirecTV 12 – новый телекоммуникационный спутник компании DIRECTV Inc., одного из ведущих операторов спутникового телевидения в США. КА DirecTV 12 с помощью РН «Протон-М»/РБ «Бриз-М» будет выведен на геопереходную орбиту и в дальнейшем за счет включения МДУ космического аппарата переводен на геостационарную орбиту с точкой стояния 101° западной долготы для обеспечения услуг связи, Internet и цифрового видеовещания на материковой части США, Аляске и Гавайских островах.

DirecTV 12 будет использоваться как спутник невоенного назначения и войдёт в орбитальную систему DIRECTV, в настоящий момент насчитывающую 11 аппаратов.

Спутник стартовой массой 5940 кг создан компанией Boeing на базе платформы Boeing 702. Эта платформа была анонсирована в 1995 году, а в декабре 1999 года был проведен ее первый успешный запуск – на ракете-носителе Ariane 4 на орбиту отправился космический аппарат Galaxy XI.

Отличительной особенностью платформы является 4-точечный интерфейс с ракетой-носителем. Крепление аппарата к ракете осуществляется с помощью четырех пирозамков.

Работоспособность спутника на орбите обеспечивается за счет ксеноновых двигателей (XIPS) компании Boeing, эффективность которых в 10 раз выше традиционных жидкостных двигателей. Четыре 25-сантиметровые двигательные установки (ДУ) XIPS обеспечивают экономичное поддержание необходимых параметров орбиты космического аппарата, расходуя только 5 кг топлива в год. Для большей универсальности КА на платформе Boeing 702 также комплектуются двухкомпонентной ДУ, которая может выводить космический аппарат на конечную орбиту после отделения его от ракеты-носителя.

С целью обеспечения более стабильных тепловых условий полезной нагрузки и платформы космического аппарата в конструкцию введены увеличенные радиаторы охлаждения. Это позволяет повысить надежность и продолжительность службы спутника на орбите.

Полезная нагрузка DirecTV 12 включает 32 активных и 12 резервных усилителей на лампе бегущей волны, а также 55 активных и 15 запасных стволов с перенацеливаемым лучом. Энергия для полезной нагрузки вырабатывается большими солнечными батареями, состоящими из солнечных элементов на арсениде галлия с тройным переходом.

Характеристики КА

 Назначение   связь и телевещание
Тип орбиты   геостационарная
Точка стояния   101 ° з.д.
Оператор   DIRECTV Inc.
Зоны покрытия   континентальная часть США, Аляска, Гавайи
Генеральный подрядчик   Boeing
Базовая спутниковая платформа   Boeing 702
Расчетный срок службы, лет   15
Стартовая масса, кг   5940
Размеры (в сложенном состоянии), м   8 x 3,7 x 3,3
Размах панелей солнечных батарей, м   48,1
Мощность (к концу срока службы), кВт   16
Двигательная установка   1 жидкостный апогейный двигатель
4 ксеноновых двигателя
Солнечные батареи   2 крыла по 6 панелей каждое на арсениде галлия
Полезная нагрузка
Диапазон   Ka
Количество транспондеров   Континент/Аляска   28 активных (8 запасных) ствола
Континент/Гавайи   4 активных (4 запасных) ствола
Перенацеливаемые   55 активных (15 запасных) ствола

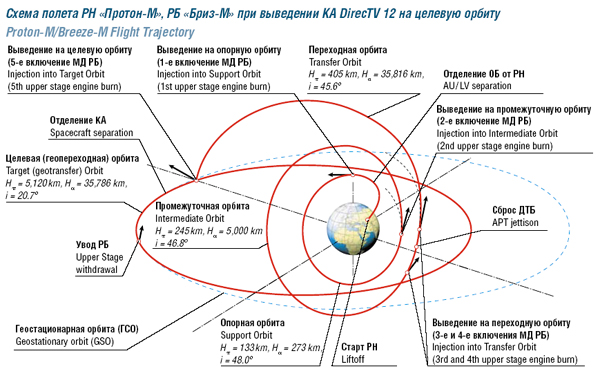

Программа выведения КА DirecTV 12

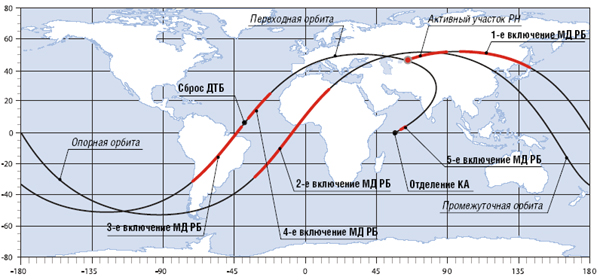

При выведении КА DirecTV 12 используется трасса полета ракеты-носителя «Протон-М», обеспечивающая наклонение опорной орбиты 48°. Такая же трасса полета использовалась при запуске тяжелого коммерческого телекоммуникационного спутника DirecTV 10 в июле 2007 года.

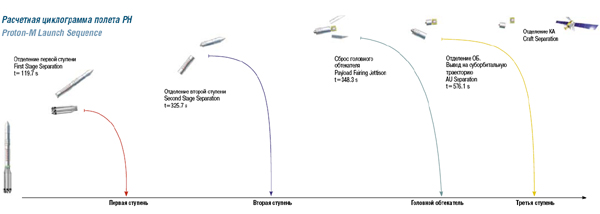

Участок работы РН "Протон-М"

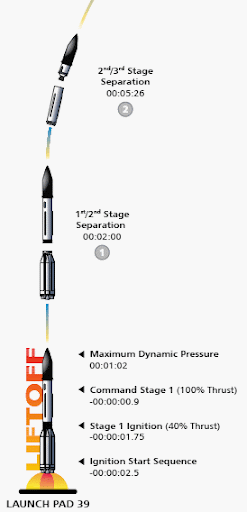

После набора готовности к пуску приблизительно за 1,75 с (Т – 1,75 с) до запуска включаются шесть двигателей первой ступени РД-276 и набирают 107 % в момент подачи сигнала «Контакт подъема» (КП), через 6 секунд полёта тяга возрастает до 112 % от номинала. Подтверждение сигнала КП поступает в момент Т + 0,5 с. Ступенчатая последовательность включения позволяет получить подтверждение нормального функционирования всех двигателей до запуска.


Траектория полета РН имеет начальный вертикальный участок продолжительностью около 10 секунд. Далее ракета выполняет маневр по крену для установления азимута полета в требуемом направлении.

Отделение первой и второй ступеней осуществляется на ~120 и ~326 секундах от сигнала КП соответственно.

Сброс головного обтекателя происходит в начале полета третьей ступени РН, на ~349 секунде от сигнала КП. Время сброса выбирается из условия попадания обтекателя в район падения ускорителя второй ступени РН, а также обеспечения допустимого теплового молекулярного потока. При сбросе ГО вначале раскрываются замки продольного и поперечного стыков ГО, а затем створки с помощью толкателей разворачиваются, сходят с узлов разворота и уводятся в стороны.

После выключения маршевого двигателя третьей ступени (предварительная команда) с помощью рулевого двигателя производится калибровка расчетной скорости выведения. В момент достижения заданных параметров орбиты система управления РН выдает главную команду, при поступлении которой выключается рулевой двигатель, разрываются механические связи между третьей ступенью и разгонным блоком и запускаются тормозные РДТТ для увода отделившегося ускорителя третьей ступени.

Первые три ступени ракеты-носителя «Протон-М» выводят орбитальный блок (ОБ) в составе РБ «Бриз-М», переходной системы и КА DirecTV 12 на суборбитальную траекторию, обеспечивающую наклонение орбиты i = 48°.

Активный участок работы РН продолжается около 576 секунд. Момент разделения с третьей ступенью принимается за начало автономного полета ОБ. Дальнейшее выведение космического аппарата DirecTV 12 осуществляется с помощью РБ «Бриз-М».



Участок работы РБ "Бриз-М"

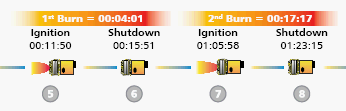

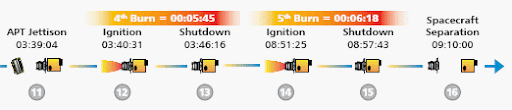

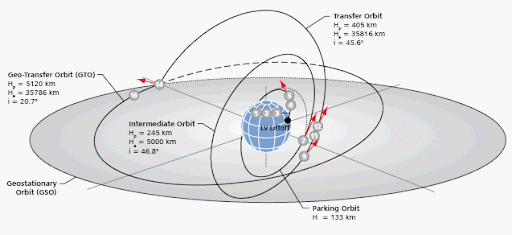

Выведение ОБ на целевую орбиту осуществляется по схеме с пятью включениями маршевого двигателя (МД) РБ.

Сразу после отделения ускорителя третьей ступени РН начинается работа двигателей стабилизации РБ, которые обеспечивают вначале демпфирование угловых скоростей от разделения с третьей ступенью, а затем ориентацию и стабилизацию ОБ на участке пассивного полета по суборбитальной траектории в течение времени ожидания момента первого включения МД.

Через 134 секунды после отделения от РН выполняется первое включение МД, в результате которого формируется опорная орбита.

В результате второго включения маршевого двигателя РБ, которое производится в конце первого витка полета по опорной орбите в районе восходящего узла, осуществляется переход ОБ на промежуточную орбиту. Третье включение МД выполняется в перигее промежуточной орбиты в районе восходящего узла. Четвертое включение МД выполняется через 137 секунд после окончания третьего включения МД. В результате третьего и четвертого включения маршевого двигателя РБ осуществляется перевод ОБ на переходную орбиту с апогеем близким апогею целевой орбиты. В промежутке между третьим и четвертым включениями МД РБ производится сброс дополнительного топливного бака (ДТБ). Целевая геопереходная орбита с заданными параметрами формируется за счет пятого включения маршевого двигателя РБ, которое производится в районе апогея переходной орбиты.

После выхода на целевую орбиту производится ориентация ОБ в направлении, заданном для отделения КА, и отделение КА.

После отделения КА и проведения сеанса измерения параметров геопереходной орбиты РБ уводится от КА и переводится в безопасное состояние (сбрасывается давление из всех емкостей).

Общая продолжительность выведения от момента старта ракеты- носителя до отделения КА составляет 33000 секунд (9 часов 10 минут).




Материал подготовлен на основе информации дирекции программы запуска и пресс-службы ГКНПЦ им.М.В.Хруничева.

[joint831]

Говорят, в день вывоза ракеты на старт на Байконуре было очень красиво.
Иней, там, синее небо, морозец, все дела.








Желающие могут поискать Протон на втором снимке

[Tiger]

Номера событий:

[Iva]

Видео Общая сборка РН и КА http://www.tvroscosmos.ru/frm/video/start63.php

YuriR
Может, вы растолкуете, что это за таинственная табличка крупным планом - "Не касаться!"? Я серьёзно! Без выпендривания!
Ни кто толком не объяснил, а в одном месте "кортит" узнать! Ведь, зачем-то её снимали крупно...

[YuriR]

Iva
Снимают иногда то, что может быть использовано через лет 5. Но в данном, конкретном случае, по вашей просьбе, спросим у операторов- к чему. Видимо они сопоставили табличку "Не касаться!"? с тем, что к чему касаться нельзя.
В прямом эфире на Вестях" пуск не планировался. В 6 утра, возможно покажут. Но, во всяком случае, на сайте телестудии Роскосмоса - пуск будет размещен,как всегда, если все сложится.
Всех с наступающим крайним пуском и Новым Годом.

[YuriR]

Вывоз ракеты-носителя "Протон-М" с космическим аппаратом "DirecTV 12" Видео http://www.tvroscosmos.ru/frm/video/start63.php

Красиво сняты сугробы с ракетой. Было бы интересно двумя камерами поймать такой эффект в процессе подъема РКН: начинает работать домкрат подъема, стрела ТУА выгибается вверх на 20-30 мм, а КГЧ еще лежит на месте, потом отрывается рывком и идет вверх.

Интересно, попробуем на следующем вывозе.

[LRV_75]

Один маленький нъюанс. Всё это замечательно и великолепно, но наши руководители как то не особо задумываются о людях, устраивая пуски под новый год. Не вся кооперация влезет во вторничный авиарейс, а также в Хруничевский чартер, дай бог еще с погодой всё нормально будет, в итоге люди не всегда на новый год попадают в семьи вовремя и бывает куча проблем под бой курантов, непонятно зачем все надо делать именно так. А кто то сто пудов поездом поедет, новый год на казахско - российской границе

[Bender_a]

Есть видео со старта: http://www.space-center.ru/ , раздел "видеорепортаж"

[Брабонт]

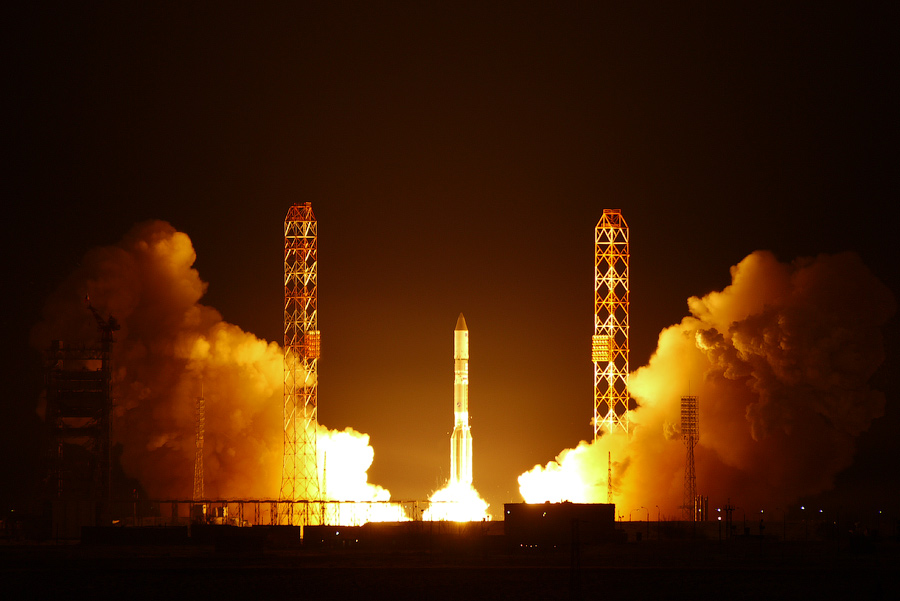

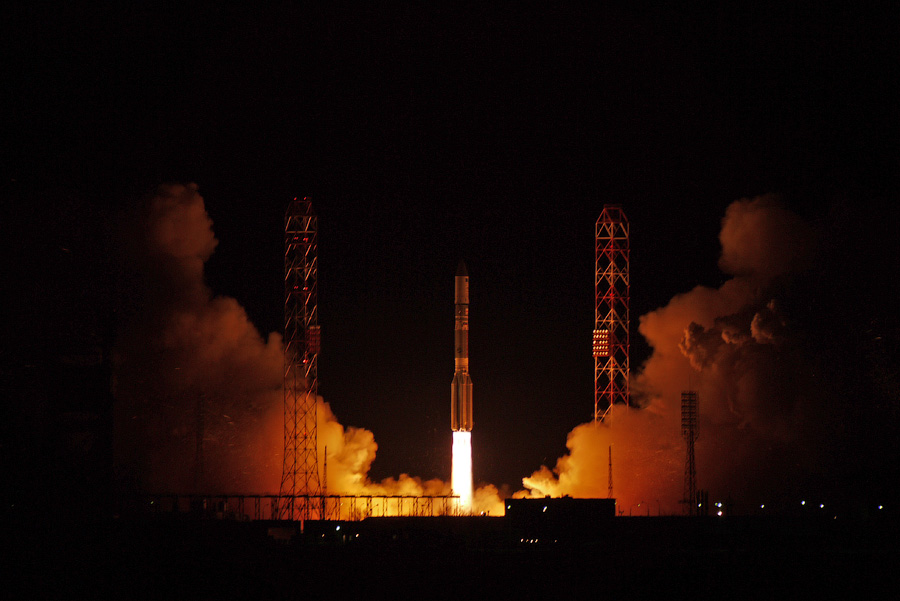

Улетел "Протон"...
Отделение 1-й ступени.
Отделение 2-й. Полёт нормальный.
Сброс ГО.
Отделение РБ+КА.
Первое включение ДУ РБ.

[joint831]

Улетела нормально

[Salo]

http://www.space-center.ru/Events.aspx

Полетная информация : Циклограмма
ATime......TMITime.....EventStr
-5.0..........-5.0..........ОТП
-1.8..........-1.8..........Команда на запуск ДУ 1-ой ступени
-1.7............-.............Разрешение регулирования тяги двигателей
-1.7..........-1.7..........Прорыв мембраны горючего ДУ 1-ой ступени
-1.7..........-1.7..........Прорыв мембраны окислителя ДУ 1-ой ступени
-0.2..........-0.2..........Команда выхода ДУ 1-ой ступени на главную ступень тяги
0.0............0.0...........Контакт подъема
107.6........107.2........Переход двигателей на режим F1
115.4........115.0........Команда на запуск ДУ 2-ой ступени
119.4........117.9........Прорыв мембраны окислителя ДУ 2-ой ступени
119.6........119.2........Команда на выключение ДУ и отделение 1-й ступени
119.9.........-..............Команда выхода ДУ 2-ой ступени на главную ступень тяги
322.3........323.0........Команда на запуск РД 3-й ступени
325.0........325.7........Главная команда на выключение ДУ 2-ой ступени
325.7........326.4........Отделение 2-й ступени
328.1........328.9........Команда на запуск МД 3-й ступени
328.6........331.9........Прорыв мембраны окислителя МД 3-й ступени
346.4........347.1........Команда на сброс ГО
348.3........347.1........Признак cброса ГО
560.5........561.7........Выдача команды в КГЧ
564.3........564.8........Команда на выключение МД 3-й ступени-ПK
565.4........564.8........Выключение МД 3-й ступени-промежуточная ступень
566.5........565.0........Выключение МД 3-й ступени-главная ступень
575.9........575.9........Команда на выключение РД 3-й ступени и отделение ОБ-ГК
576.1........579.7........Конец АУ РН, отделение ОБ
696.1........696.4........Начало поджатия
710.1........710.4........Запуск МД
712.0........712.3........Конец поджатия
713.3..........-.............Выход МД на номинальную тягу
951.3........945.6........Выключение МД
3938.0......3938.2......Начало поджатия
3958.0......3958.4......Запуск МД
3959.9......3960.2......Конец поджатия
3961.3.........-............Выход МД на номинальную тягу
4994.6......4971.9......Выключение МД
12371.0....12371.1....Начало поджатия
12395.0....12395.2....Запуск МД
12396.9....12397.1....Конец поджатия
12398.3........-..........Выход МД на номинальную тягу
13093.5....13084.2....Выключение МД
13137.7....13128.5....Начало поджатия
13143.5....13134.3....Сброс ДТБ
13145.7........-..........Конец поджатия
13222.5........-..........Начало поджатия
13230.5....13230.9....Запуск МД
13232.4....13232.8....Конец поджатия
13233.8........-..........Выход МД на номинальную тягу
13576.4....13568.6....Выключение МД

Осталось:

31875.0-   Начало поджатия
31885.0   -   Запуск МД
31886.9   -   Конец поджатия
31888.3   -   Выход МД на номинальную тягу
32263.2   -   Выключение МД
33000.0   -   Отделение КА
41000.0   -   Начало увода РБ
41015.0   -   Окончание увода РБ

[leks]

41015.0   -   Окончание увода РБ

И какие примерно параметры орбиты у РБ будут??

[$ISAdmin]

Видео Общая сборка РН и КА http://www.tvroscosmos.ru/frm/video/start63.php

YuriR, при попытке пройти по ссылке Запуски ракет, антивирус останавливает и жалуется на HTML:Iframe-inf (вирус-червь). Вам подсадили заразу. Придётся чистить файлы. Сочувствую..  :?

[Tiger]

Пятый импульс РБ в 12:13:25 ДМВ (09:13:25 UTC).

Отделение КА в 12:32:00 ДМВ (09:32:00 UTC).

[joint831]

Есть отделение КА.
Ждем подтверждения параметров орбиты.

[Брабонт]

Параметры ГКНПЦ: 405.3 х 35791.4 км, 45.6°. Полностью успешный запуск.
Данные НОРАД по объекту 36131 практически те же: 424 х 35759 км, 45.6°

[Tiger]

Вообще, что ли, наклонение менять не стали? Это из-за того, что масса 6 тонн с гаком?

[Старый]

А почему такой низкий перигей и такое высокое наклонение? Апогейного импульса не было, чтоли?
