Зоопарк иранских ракет

[a1tra]

интересно, а как далеко может улететь такая вот эрзац-ракета на базе ЗУР комплекса С-75?

[C-300]

интересно, а как далеко может улететь такая вот эрзац-ракета на базе ЗУР комплекса С-75?

В-750 могла улететь километров на 120.

[Nav]

интересно, а как далеко может улететь такая вот эрзац-ракета на базе ЗУР комплекса С-75?

Дальность до 150 км.

[ronatu]

o4eHb /\i06onbITHbIu' cau'T

http://www.b14643.de/Spacerockets_1/Diverse/Nodong/Dong.htm

[Старый]

Сайт интересный, но к сожалению как и Вэйд он соответствует действительности только в первом приближении.

[Salo]

Как источник фото использовать можно. К остальному нужно относиться очень критически.

[Liss]

http://www.b14643.de/Spacerockets_1/Diverse/Nodong/Dong.htm

Изделие с номером UCGF054, подписанное как Ghadr-1, на первой странице данной темы запускают иранцы и фотографирует корреспондент Fars.

[Nav]

А Иран провел новый запуск Sejil-2 , пишут что это была испытана оптимизированная версия.
http://www.presstv.ir/detail.aspx?id=113877§ionid=351020101


http://www.farsnews.com/imgrep.php?nn=8809251228

[Vlad(VB)]

Краткий справочник по иранским/корейским ракетам. http://www.fas.org/nuke/guide/iran/missile/

[Salo]

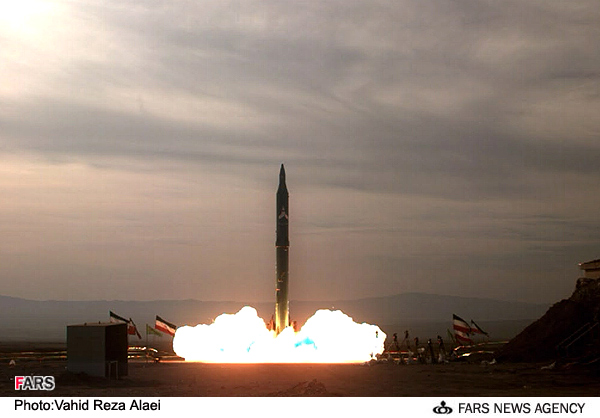

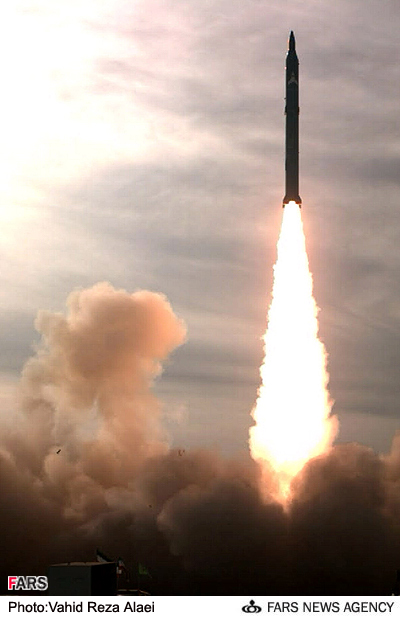

Видео стартa
http://www.rian.ru/video/20091216/199604141.html

Запуск иранской твердотопливной ракеты "Саджиль-2"

16:04 16/12/2009
Иран провел испытания твердотопливной двухступенчатой ракеты средней дальности "Саджиль-2", сообщает агентство Ассошиэйтед Пресс.

Запуск, который был произведен 16 декабря, транслировало государственное телевидение страны. Радиус действия баллистической ракеты класса "земля-земля" составляет около двух тысяч километров. Таким образом, она может достичь территории Израиля и юго-востока Европы.

В отличие от жидкотопливных предшественниц, ракета "Саджиль-2" оснащена двигателем, работающим на твердом топливе. Благодаря этому устройство превосходит предшественников в точности наведения и дальности действия.

"Саджиль" в переводе означает "обожженная глина". В одной из сур Корана рассказывается о том, как Аллах наслал на врагов священной Мекки стаи птиц, сбрасывавших на них камни из обожженной глины.

Развитие ракетной программы вызывает серьезные опасения у мирового сообщества. Как заявил премьер-министр Великобритании Гордон Браун, прокомментировавший запуск "Саджиль-2", Иран столкнется с ужесточением международных санкций.

Все видео РИА Новости на сайте www.visualrian.ru

[DIMMI]

Да, герр Брюгге весьма упорен в своём advanced SCUD-D
Исследования и розыскные мероприятия показали, что "не было ничего... ничего не было" (с) Гоблин

Картинка из учебника увы притянута за уши... (на базе которой у него всё построено)... немного жаль, конечно

Но тему СКАДов изучил вдоль и поперек... не было

[Sharicoff]

Довольно небезынтересная презентация:
http://www.jcpa-lecape.org/UserFiles/File/iran-presentation-2009.ppt

До кучи:
http://csis.org/files/media/csis/pubs/070216_iran_proliferation.pdf

[Salo]

[C-300]

То, что обозначено вопросом на картинке, это не 4К10 (Р-27), а 4К18 (Р-27К). Там на рисунке виден люк в боеголовке - через него выходят наружу антенны наведения на авианосец.
P. S. кстати, в каком-то российском фильме про БРПЛ видел, как эти антенны выдвигаются из контейнера и разворачиваются. Найти бы снова, посмотреть подробнее.

[Sharicoff]

Судя по всему, первыми "северокорейскую SS-N-6" в обиход запустили господа из "Джейн дифенса", конкретно - Джозеф Бермудез, в 2004 году.
http://www.janes.com/defence/news/jdw/jdw040802_1_n.shtml

Emerging reports indicate that the Democratic People's Republic of Korea (North Korea - DPRK) is developing-- and is in the process of deploying--at least two new ballistic missile systems.

The first is a land-based road-mobile medium-range ballistic missile (MRBM)/intermediate-range ballistic missile (IRBM) with an estimated range of 2,500-4,000km. The second is a companion submarine or ship-mounted ballistic missile system with a range of at least 2,500km. Both systems appear to be based on the decommissioned Soviet R-27 (NATO: SS-N-6) submarine-launched ballistic missile (SLBM).

...

It is believed that the R-27 technology originated with personnel from the VP Makeyev Design Bureau in Miass, Chelyabinsk. A group of 20 missile specialists from the bureau was detained in December 1992 as they were attempting to depart for the DPRK.

Статья о том же в "Независимой газете" с комментариями:
http://www.ng.ru/world/2004-08-05/1_kndr.html

Вот тот же "Джейн дифенс" примерно полтора года спустя, в декабре 2005, отправляет 18 северокорейских БР BM-25, "созданных на базе Р-27/SS-N-6" в Иран:
http://www.janes.com/security/international_security/news/jdw/jdw051229_1_n.shtml

Еще через полтора года, в августе 2007, Джеффри Форден внезапно обнаружил, что по сети во всю гуляет картинка якобы корейской/иранской БР BM-25. Удивившись и копнув по-глубже, Форден быстро отыскал, откуда ноги растут: оказалось, что под видим BM-25 выдается утянутое у А. Зака с russianspaceweb.com изображение советской БРПЛ Р-27.

За исключением этого фейка других изображений "корейской/иранской БР BM-25, созданной на основе Р-27/SS-N-6" обнаружить не удалось. И есть большие сомнения в реальности существования БР BM-25 вообще.

[Sharicoff]

Любопытно все-таки: имеется ли у Седжила какой-нибудь прототип, или это чисто иранская разработка с нуля?

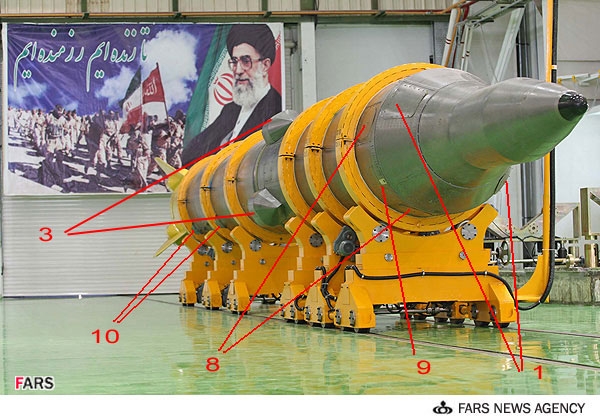

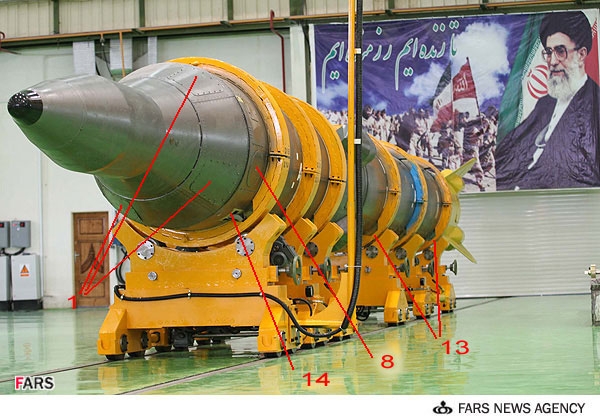

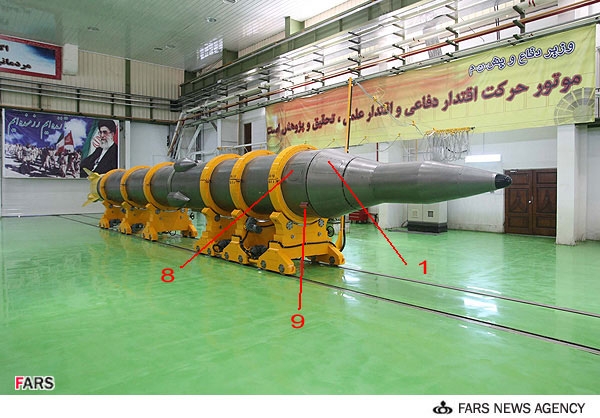

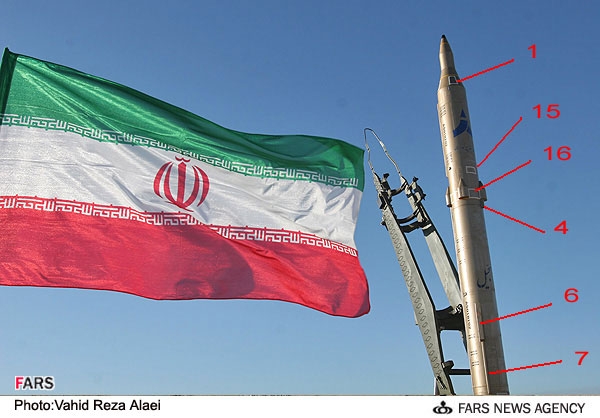

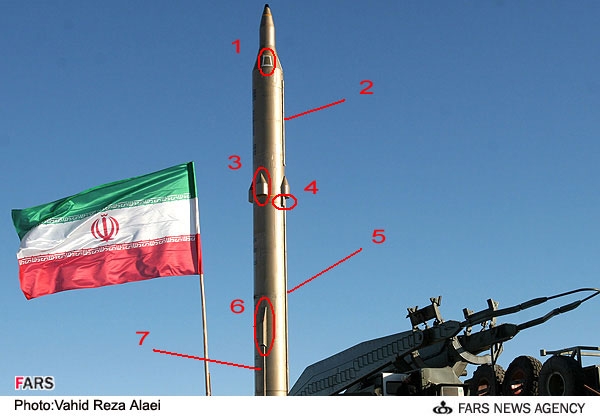

1, 8, 11, 15, 16 - люковины
2, 5 - кабельные короба соответственно на второй и первой ступенях
3 - вероятно обтекатели приводов органов управления второй ступени
4 - конструктивный элемент непонятного назначения
6, 7 - похоже кабельные короба, однако смысл вести кабель к середине твердотопливной ступени не совсем понятен

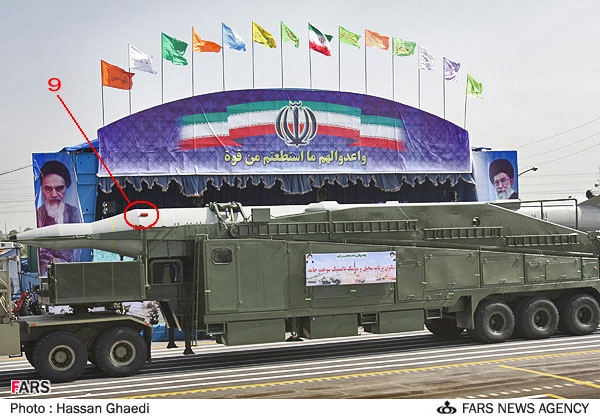

9 - конструктивный элемент непонятного назначения в количестве 2 штук
10 - паз в опорах стапеля для прохода кабельного короба №6
12 - вероятно обтекатели приводов органов управления первой ступени
13 - паз в опорах стапеля для прохода кабельного короба №5
14 - место входа кабелей из короба №2 внутрь приборного отсека второй ступени

Картинка №1


Картинка №2


Картинка №3


Картинка №4


Картинка №5


Картинка №6


Картинка №7

[Старый]

Элемент №9 - антенны?

[Sharicoff]

А разве такие антенны бывают?

[Старый]

А разве такие антенны бывают?

Радиопрозрачные обтекатели на антенах?

[Sharicoff]

Или может быть защитные кожуха, которые перед пуском снимают. Не зря эти детали в красный цвет выкрашены.

И кстати, элемент №6 и №7 может быть тоже антенна?
