Луны модуль L.O.K.

[Nick Stevens]

Здравствуйте Все,

Я не понимаю задней части L.O.K. Луны модуль. Существует часть, которая выглядит как продление сзади юбка. Часто это хорошо показано в диаграммах, но я не видел его фотографии. Есть схема поточнее? Какова цель этого раздела?



Также представляется очень трудно найти хорошие фотографии задней части INEO и двигателя. Я считаю это удивительным, как я думал, были некоторые в музеях.

Может ли кто-нибудь помочь мне пожалуйста?

=========================

Hello All,
I do not understand the rear part of the L.O.K. lunar module. There is a part that looks like an extension of the rear skirt. It is often well shown in diagrams, but I have not seen it in any photos. Is the diagram accurate? What is the purpose of this section?

Also it seems very difficult to find good photos of the rear section of the LOK and it's engine. I find this surprising as I thought there were some in museums.

Can anyone help me please?
Nick

[Oleg]

Фотографии ЛОКа были в галерее
http://www.novosti-kosmonavtiki.ru/content/info_nk.shtml
попробую уточнить

[ratte07]

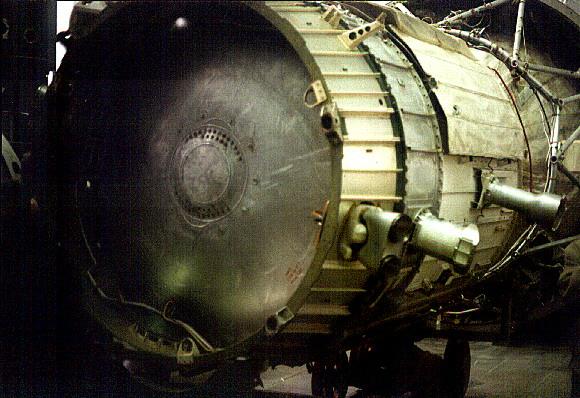

Это?

http://www.novosti-kosmonavtiki.ru/content/photogallery/gallery_054/index.shtml



И т.д.

[ratte07]

А кстати, почему не заимствовали БО от ЛОКа для Союзов? 7К-Т или 7К-СТ?

[Oleg]

Да, но там нет ПАО.
Вот схема с сайта РКК Энергия

человека интересует, почему такая длинная юбка, если я правильно понял.

А вообще ПАО от ЛОКа сохранилось где нибуть?

[ratte07]

В МАИ.

[Shin]

Не, как я понял, человек спрашивает про этот экран:



Как я помню, он прикрывает что-то типа баков для топливных элементов. Причем на других схемах он может и отсутствовать. Думаю, что чертежи, что попали к нам в редакцию в свое время относятся к разным годам проектирования этого дела. Вполне возможно, что вариант из книги "Энергии" - самый последний, а может быть и наш

P.S.

Очень рад, что схема, которую рисовал для нас Владимир Некрасов из "Рестарта" по чертежам и фоткам, что я ему присылал, разошлась по миру

[Oleg]

Там, где шар-балоны торчат из юбки более поздний вариант.

[Oleg]

Только сейчас разглядел. Наверное имелся ввиду экран от одного шар-балона к другому, прикрывающий что-то в виде двух ящиков.
Наверное это и есть самый последний вариант.

[ratte07]

Только сейчас разглядел. Наверное имелся ввиду экран от одного шар-балона к другому, прикрывающий что-то в виде двух ящиков.

А это не радиатор ли?

[Oleg]

На рисунке с сайта РККЭ на юбке торчат трубки радиатора.
Т.е. ты хочеш сказать, что после того, как балоны "выперли" из юбки пришлось делать допонителный радиатор в виде этого экрана?

[Nick Stevens]

Спасибо всем за помощь, я весьма признателен!

Thanks to everyone for the help, I appreciate it very much!

[ratte07]

На рисунке с сайта РККЭ на юбке торчат трубки радиатора.
Т.е. ты хочеш сказать, что после того, как балоны "выперли" из юбки пришлось делать допонителный радиатор в виде этого экрана?

Вроде он назывался навесной отсек. Но вполне могли на него поставить радиатор. Если бы надо было прикрыть баки крышкой, было бы две с двух сторон.

[Nick Stevens]

Часть Я очень заинтересованы, синим цветом.

Разве это покров, или радиатор?

Я также не понимаю, ящики, в оранжевый - какие они?

Спасибо, Ник

===========================

The part I am most interested in is in blue.

Is this a cover, or a radiator?

I also do not understand the boxes, in orange - what are they?

Thanks, Nick

[Лютич]

Я также не понимаю, ящики, в оранжевый - какие они?

LOX-LH chemical generators?

[ratte07]

Разве это покров, или радиатор?

Радиатор.

[Старый]

chemical generators?

=fuel cells.

[ratte07]

ЭХГ «Волна-20» для 11Ф93 ЛОК. Вид сзади.

[ratte07]

ЭХГ «Волна-20» для 11Ф93 ЛОК. Вид сбоку

[Nick Stevens]

Спасибо всем за информацию.

Я очень заинтересована во всех фотографий L.O.K., Л.К. и все, связанное с N1. Есть несколько фотографий, где химических генераторов из?
Являются ли они частью галереи здесь Космонаут новости?

======================

Thanks to all for the information.

I am very interested in all photos of the L.O.K., L.K. and everything related to the N1. Are there more photos where the chemical generators came from?

Are they part of a gallery here on Cosmonaut News
