Пусковой стол Н-1.

[Bloodest]

Может кто разъяснит вопросец.

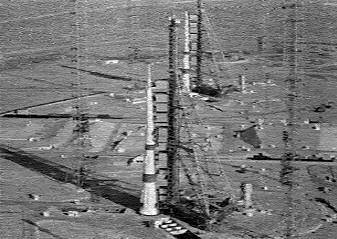

Вот одна фотка

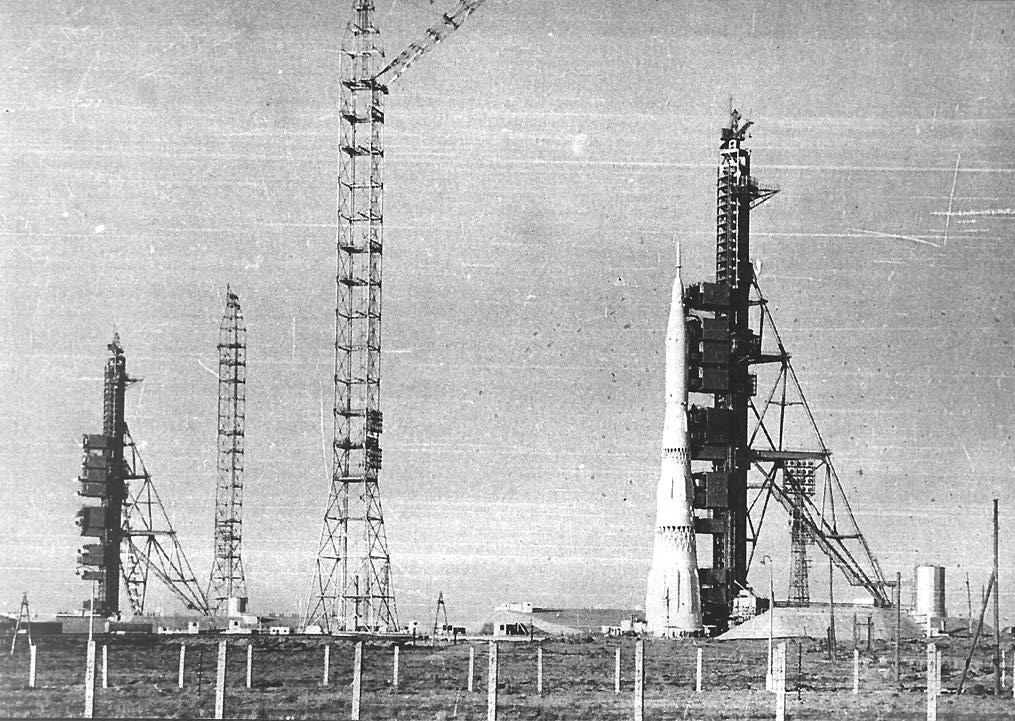

Вот другая


На одной виден капонир вокруг стола на другой его нет (причем нет у обоих стартов).

Значит его убрали/построили. Зачем и когда.

[Дмитрий Виницкий]

По поводу стола знаю, вроде, что площадка Н1 была переоборудована под Энергию.

Я сейчас увидел тоже. Но, во первых на второй картинке один капонир виден, а во-вторых:
КОГДА ЭТО ДВЕ Н1 СТОЯЛО НА СТАРТЕ?[/size]

[Leroy]

А у меня картинки прекрасно видны.

[Pit]

КОГДА ЭТО ДВЕ Н1 СТОЯЛО НА СТАРТЕ?[/size]

я видел фото с двумя. Точнее одна шт.- примерочное изд. или попросту макет, второе- штатная.

Есть ещё прикол- на Н-1 ещё и маскировочную сеть якобы натягивали!
 :lol:

[ЧСВ]

Есть ещё прикол- на Н-1 ещё и маскировочную сеть якобы натягивали!
 :lol:

В горизонтальном положении при перевозке

[Лютич]

вПОЛНЕ возможно, что второй бункер появился после второго ЛКИ, когда ракета "села" на стол. А возможно, что это и не капонир, а обваловка, сделанная тогда же во избежание.

[X]

КОГДА ЭТО ДВЕ Н1 СТОЯЛО НА СТАРТЕ?[/size]

Вот еще одна фотка с сайта РКК Энергия:

[ЧСВ]

Если я не ошибаюсь, это январь 1969 года. Технологическая ракета и штатный носитель. Штатный на "крайнем" снимке - тот, который ближе.

[Бука]

По цвету рн - на обоих фотках время после 1969г.
(Т.К. они белые)
А вывоз двух Н-1 на столы начался с 68-го - когда второй стол доделали. Но вторая - всегда техмакет...
Подробнее - см Чертока, Каманина, Вэйда (точно не помню, искать лень...)

[Бука]

Может кто разъяснит вопросец.
Вот одна фотка


Вот другая


На одной виден капонир вокруг стола на другой его нет (причем нет у обоих стартов).

Значит его убрали/построили. Зачем и когда.

Первое фото - явно н1ф, 1972 год, перед пуском. У меня это фото есть именно как фото - на ч/б бумаге, отпечатано в 93...
Второе и третье - после катастрофы 5л (2я пущенная Н1) и до пуска третьей. См хвостовая юбка и обтекатели трубопроводов, и белый цвет всей ракеты.

А капонир построили после 5л... Во избежание...

[Старый]

Может кто разъяснит вопросец.
На одной виден капонир вокруг стола на другой его нет (причем нет у обоих стартов).
Значит его убрали/построили. Зачем и когда.

Хорошо видно что на первой фотке поле зрения снимка легло какраз на промежуток между двумя капонирами. Поэтому левый не виден. От правого виден край.

[VK]

Первое фото - явно н1ф, 1972 год, перед пуском.

Н1Ф?  :?:

[Бука]

Первое фото - явно н1ф, 1972 год, перед пуском.

Н1Ф?  :?:

Первые Н1 имели пн 92-95т (причем 3л,5л и того меньше - около  ~85т)
Последняя Н1 была новой модификации, Н1Ф. (почти. двигатели были старые...)
105т ПН,  внешние и внутренние отличия.
Внешне - гаргроты трубопроводов на блоках А,Б,В. Юбка бл А.
Внутренние - СУ (в т.ч. КОРД), и т.д.
Насчет наименования ("Ф") - это Вэйд, у Чертока и Каманина такого не было.

Но Н1 8л (которая не полетела никогда...) и Н1 3л (которая полетела первой...) очень сильно отличаются.

[X]

На втором фото однозначно ракета 7Л (см. на форму гаргротов), т.е. это более поздний снимок.
На меньшей фотографии 5Л и ГВМ (на нем отсутствует САС). Т.ч. если капониров действительно нет, то их убрали, что нелогично.
