Карта для МКС

[Unit0]

Если использовать следующие соотношения для построения картографической проекции для отображения движения по круговой орбите

X = C * L
dY/dPhi = C * sqrt( cos(Phi)^-2 + cos(Iorb)^-2 – 2 * Torb / (Tearth * cos(Iorb) ) )

при Phi>Iorb можно считать
dY/dPhi = const  = C * sqrt( cos(Iorb)^-2 + cos(Iorb)^-2 – 2 * Torb / (Tearth * cos(Iorb) ) )

X, Y – map coordinates
L, Phi – longitude, latitude

то полученная карта будет обладать свойством - за равные промежутки времени будет на карте проходиться тот же путь (справедливо и для поверхности сферы).

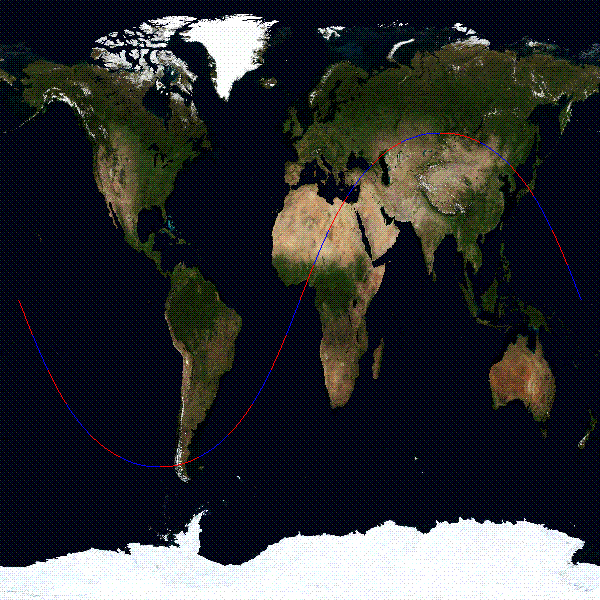

Для МКС карта будет выглядеть примерно так:

Сама карта в большом разрешении  -http://programtree.com/map51.bmp

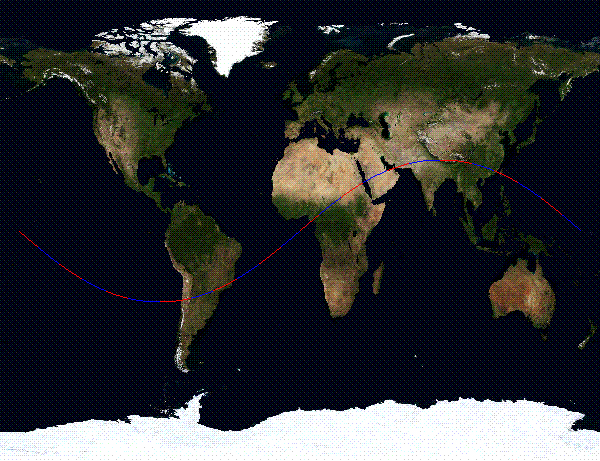

Для полетов с Канаверала (28.5)

Сама карта в большом разрешении  -http://programtree.com/map28.bmp

[Unit0]

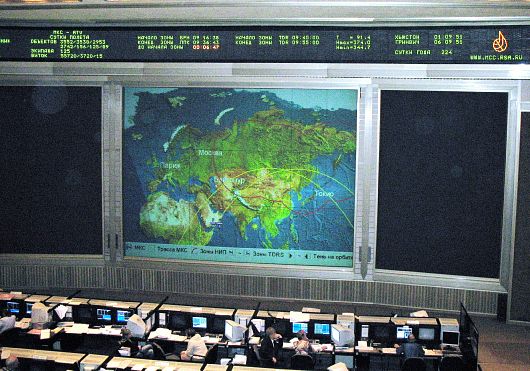

Может кто-нибудь подсказать следующее: координаты наземных станций связи (чтобы на карте можно было показать зону радиовидимости), какое разрешение на основном экране в ЦУПе?

[X]

Предлагаю карты рисовать в Азимутальной Эквидистантной Проекции, с точкой зрения над соответствующим НИП-ом. Очень наглядно.
P.S. Шутка

[Unit0]

Предлагаю карты рисовать в Азимутальной Эквидистантной Проекции, с точкой зрения над соответствующим НИП-ом. Очень наглядно.
P.S. Шутка

И перейти на круглые мониторы.

[X]

И перейти на круглые мониторы.

О, это будет ещё и очень экономично, если масштабный коэффициент будет 1. Если 1,5 - то прямоугольным монитором обойдёмся
