Прогресс М-09М, Кедр =Союз-У– 28.01.11 04:31:39 ДМВ–Байконур

[pk13]

В составе грузов в соответствии с http://www.mcc.rsa.ru/progress_m09m.htm значится:
Комплект предметов для российских членов экипажа - 138 кг.
Поскольку "средства психологической поддержки" включая книги Циолковского вряд ли могут столько весить, то интересно, что же там еще в "комплекте"?

[Dude]

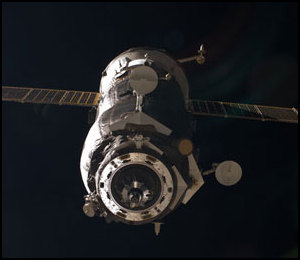

Стыковка видео :

Thanks for the video link. Does anyone knows what is blinking left of the docking point (see around 2:15 on that clip)? Sorry for the lame question. I had impression that Kurs is more radar-like based system not video guidance based and that TORU is remote controlled guidance system based on video feed from Progress. Now I see this blinking light end I don't know what it is and it vanish at 6:12 in that feed. If that is some natural reflection it look weird.

антенна вращается

[Lesobaza]

В составе грузов в соответствии с http://www.mcc.rsa.ru/progress_m09m.htm значится:
Комплект предметов для российских членов экипажа - 138 кг.
Поскольку "средства психологической поддержки" включая книги Циолковского вряд ли могут столько весить, то интересно, что же там еще в "комплекте"?

Сегодня день русской водки.

[patchfree]

Стыковка видео :

Thanks for the video link. Does anyone knows what is blinking left of the docking point (see around 2:15 on that clip)? Sorry for the lame question. I had impression that Kurs is more radar-like based system not video guidance based and that TORU is remote controlled guidance system based on video feed from Progress. Now I see this blinking light end I don't know what it is and it vanish at 6:12 in that feed. If that is some natural reflection it look weird.

антенна вращается

For what reason the antenna rotates?

[Dude]

For what reason the antenna rotates?

рекомендую почитать

http://rapidshare.com/files/177474702/0521824923.rar
page 267
7.2.5 Example: the Russian Kurs system
.........
B5 B5 is a motor driven conical scanning antenna, rotating with 700 rpm (11.66 Hz)
and describing a cone with a half-angle of 30 deg. The antenna transmits a frequency
f3 with an amplitude modulation at 11.66 Hz. The principle of measurement is somewhat
similar to the one described in figure 7.13, except that the rotating pattern is not a
cardioid: the 11.66 Hz amplitude modulated signal is compared with the amplitude variation
of the carrier received by antenna A5 on the chaser. If the carrier signal is constant,
the chaser is aligned with the target. If the carrier has an amplitude, the amplitude and
phase difference with the modulation can be evaluated to determine the relative attitude.
.........

[Туфи]

For what reason the antenna rotates?

рекомендую почитать

http://rapidshare.com/files/177474702/0521824923.rar
page 267
7.2.5 Example: the Russian Kurs system
.........
B5 B5 is a motor driven conical scanning antenna, rotating with 700 rpm (11.66 Hz)
and describing a cone with a half-angle of 30 deg. The antenna transmits a frequency
f3 with an amplitude modulation at 11.66 Hz. The principle of measurement is somewhat
similar to the one described in figure 7.13, except that the rotating pattern is not a
cardioid: the 11.66 Hz amplitude modulated signal is compared with the amplitude variation
of the carrier received by antenna A5 on the chaser. If the carrier signal is constant,
the chaser is aligned with the target. If the carrier has an amplitude, the amplitude and
phase difference with the modulation can be evaluated to determine the relative attitude.
.........

That link doesn't work for me but still thanks as this paragraph you posted helps a little. I was under impression that Progress/Soyuz are active component during docking and that station have merely passive reflective antenna to make process better. From this paragraph it turns out it is both some kind of radio beacon and radar system and that station isn't passive at all.

[Dude]

Туфи, ссылка рабочая, это кто-то вам интернет цензурит.
попробуйте http://www.2shared.com/file/wPJzGb1x/0521824923.html

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=16318

Космический грузовик "Прогресс" примет участие в научном эксперименте[/size]
:: 11.04.2011

Российский грузовой корабль "Прогресс М-09М" в конце апреля отстыкуют от Международной космической станции (МКС) и на десять дней отправят в автономный полет для проведения научного эксперимента "Радар-Прогресс", сообщили "Интерфаксу-АВН" в подмосковном Центре управления полетами.

"Расстыковка "Прогресса М-09М" от модуля "Пирс" планируется 25 апреля. После ухода от МКС грузовик примет участие в эксперименте "Радар-Прогресс". Сведение корабля с околоземной орбиты намечается 5-6 мая", - сказал собеседник агентства.

Он напомнил, что эксперимент "Радар-Прогресс" будет проведен в третий раз. Собеседник агентства отметил, что целью эксперимента "Радар-Прогресс" является определение пространственно-временных зависимостей плотности, температуры, ионного состава локальных неоднородностей ионосферы, возникающих в результате работы сближающе-корректирующего двигателя грузового корабля.

ИНТЕРФАКС-АВН

[Salo]

http://www.rian.ru/science/20110419/366071805.html

14:21 19/04/2011

МОСКВА, 19 апр - РИА Новости. Запуск очередного космического грузовика "Прогресс М-10М" к МКС запланирован на 27 апреля, а находящийся пока в составе станции "Прогресс М-09М" отстыкуют 22 апреля для участия в пятидневном научном эксперименте "Радар-Прогресс", сообщил РИА Новости представитель Центра управления полетами (ЦУП).

"На космодроме Байконур идет подготовка к запуску следующего грузовика "Прогресс М-10М" : состоялось заседание технического руководства, на котором принято решение о заправке корабля "Прогресс М-10М" компонентами ракетного топлива и сжатыми газами. Запуск намечен на 27 апреля. Отстыковка "Прогресса М-09М" от МКС намечена на 22 апреля в 15.41 мск с целью проведения геофизического эксперимента "Радар-Прогресс", - отметил собеседник агентства.

На следующей неделе, 26 апреля "Прогресс М-09М" будет сведен с орбиты. В этот же день несгоревшие фрагменты грузовика приводнятся на "кладбище космических кораблей" в несудоходном районе Тихого океана.

Ранее на "Прогрессах" перед затоплением также проводились геофизические эксперименты, в частности, "Отражение" и "Радар-Прогресс". Основной целью последнего является определение отражательных характеристик, размеров и плотности плазменных образований, возникающих при работе двигателей "Прогресса" при различной направленности струй выхлопа двигателей относительно направления движения космического аппарата.

Локация продуктов выброса двигателей производилась с помощью расположенного под Иркутском уникального радара некогерентного рассеяния (НР). С его помощью можно получать информацию об электронной концентрации, электронной и ионной температуре, ионном составе и скорости дрейфа в диапазоне высот от 100 до 1000 километров.

Радары НР - весьма сложные и дорогостоящие установки, мировая сеть насчитывает лишь девять таких инструментов. Получаемые экспериментальные данные составляют основу для широкого спектра исследований по солнечно-земной физике, в том числе, для важнейших международных проектов Global Change, CEDAR, STEP.

Иркутский радар некогерентного рассеяния расположен в 120 километрах к северо-востоку от Иркутска. НР создан на базе радиолокационной системы "Днепр", является моностатическим импульсным радаром с частотным сканированием и принадлежит Институту солнечно-земной физики иркутского отделения РАН.

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=16503

«Прогресс М-09М» готовят к расстыковке[/size]

:: 19.04.2011

Близится к завершению полёт автоматического грузового корабля «Прогресс М-09М» в составе Международной космической станции.
21 апреля экипаж двадцать седьмой длительной экспедиции заканчивает укладку удаляемого оборудования в грузовик, после чего закроет переходные люки между кораблём и станцией.
В пятницу, 22 апреля, в 15 часов 38 минут по московскому времени (11:38 GMT) будет выдана команда на расстыковку «Прогресса М-09М» с МКС, и спустя три минуты грузовик отделится от стыковочного отсека «Пирс», где он находился с 30 января 2011 года.
В ходе последующего автономного полёта корабля, который продлится до 26 апреля, планируется проведение эксперимента «Радар-Прогресс». Затем космический грузовик будет сведён с орбиты и прекратит своё существование над заданной акваторией южной части Тихого океана.

Пресс-службы Роскосмоса и  ЦУП

[Salo]

http://www.rian.ru/science/20110422/367016083.html

"Прогресс М-09М" отстыкуют от МКС для эксперимента "Радар-Прогресс"[/size]
00:51 22/04/2011

МОСКВА, 22 апр - РИА Новости. Находящийся в составе Международной космической станции (МКС) космический грузовик "Прогресс М-09М" в пятницу днем будет отстыкован для участия в пятидневном научном эксперименте "Радар-Прогресс", а 26 апреля - затоплен, сообщил РИА Новости представитель Центра управления полетами (ЦУП).

"Отстыковка "Прогресса М-09М" от МКС запланирована на 22 апреля в 15.41 мск с целью проведения геофизического эксперимента "Радар-Прогресс", - отметил собеседник агентства.

По его словам, на следующей неделе, 26 апреля, "Прогресс М-09М" будет сведен с орбиты. В этот же день несгоревшие фрагменты грузовика приводнятся на "кладбище космических кораблей" в несудоходном районе Тихого океана.

Ранее на "Прогрессах" перед затоплением также проводились геофизические эксперименты, в частности, "Отражение" и "Радар-Прогресс". Основной целью последнего является определение отражательных характеристик, размеров и плотности плазменных образований, возникающих при работе двигателей "Прогресса" при различной направленности струй выхлопа двигателей относительно направления движения космического аппарата.

Локация продуктов выброса двигателей производилась с помощью расположенного под Иркутском уникального радара некогерентного рассеяния (НР). С его помощью можно получать информацию об электронной концентрации, электронной и ионной температуре, ионном составе и скорости дрейфа в диапазоне высот от 100 до 1000 километров.

Радары НР - весьма сложные и дорогостоящие установки, мировая сеть насчитывает лишь девять таких инструментов. Получаемые экспериментальные данные составляют основу для широкого спектра исследований по солнечно-земной физике, в том числе для важнейших международных проектов Global Change, CEDAR, STEP.

Иркутский радар некогерентного рассеяния расположен в 120 километрах к северо-востоку от Иркутска. НР создан на базе радиолокационной системы "Днепр", является моностатическим импульсным радаром с частотным сканированием и принадлежит Институту солнечно-земной физики иркутского отделения РАН.

[Александр Репной]

Сегодня в 15:41 лмв от МКС отстыкуется ТГК Прогресс М-09М и уйдет в автономный полет до 26 апреля, после чего грузовик будет сведен с орбиты и затоплен в Тихом океане. На ЕТР и СНГ можно будет наблюдать вечерние пролеты Прогресса и станции. Сегодня вечером можно будет увидеть его впереди МКС в нескольких градусов от нее.

[Александр Репной]

"Прогресс М-09М" отстыкован от МКС для участия в научном эксперименте

Космический грузовик "Прогресс М-09М" отстыкован от Международной космической станции (МКС) для участия в пятидневном научном геофизическом эксперименте "Радар-Прогресс", сообщил РИА Новости представитель Центра управления полетами (ЦУП).
"Отстыковка "Прогресса М-09М" состоялась в расчетное время", - отметил собеседник агентства. "На следующей неделе, 26 апреля, после завершения эксперимента корабль будет сведен с орбиты. В этот же день несгоревшие фрагменты грузовика приводнятся на "кладбище космических кораблей" в несудоходном районе Тихого океана", - уточнил представитель ЦУП.

http://www.rian.ru/science/20110422/367203127.html

[Salo]

http://www.rian.ru/science/20110426/368425605.html

Грузовик "Прогресс М-09М" закончил существование в водах Тихого океана
[/size]
МОСКВА, 26 апр - РИА Новости. Выработавший свой ресурс космический грузовик "Прогресс М-09М", отстыкованный от МКС 22 апреля и использовавшийся в качестве научной лаборатории, успешно сведен с орбиты и затоплен в несудоходном районе южной части Тихого океана, сообщил во вторник РИА Новости представитель Центра управления полетами (ЦУП).

"Несгоревшие в плотных слоях атмосферы Земли фрагменты космического грузовика приводнились в расчетном несудоходном районе Тихого океана", - отметил собеседник агентства.

"Прогресс М-09М" продолжал свой контролируемый полет вплоть до 25 апреля для участия в научном геофизическом эксперименте "Радар-Прогресс".

Ранее на "Прогрессах" перед затоплением также проводились геофизические эксперименты, в частности, "Отражение" и тот же "Радар-Прогресс". Основной целью последнего является определение отражательных характеристик, размеров и плотности плазменных образований, возникающих при работе двигателей "Прогресса" при различной направленности струй выхлопа двигателей относительно направления движения космического аппарата.

Локация продуктов выброса двигателей велась с помощью расположенного под Иркутском радара некогерентного рассеяния (НР). С его помощью можно получать информацию об электронной концентрации, электронной и ионной температуре, ионном составе и скорости дрейфа в диапазоне высот от 100 до 1000 километров.

Радары НР - весьма сложные и дорогостоящие установки, мировая сеть насчитывает лишь девять таких инструментов. Получаемые экспериментальные данные составляют основу для широкого спектра исследований по солнечно-земной физике, в том числе, для важнейших международных проектов Global Change, CEDAR, STEP.

Иркутский радар некогерентного рассеяния расположен в 120 километрах к северо-востоку от Иркутска. НР создан на базе радиолокационной системы "Днепр", является моностатическим импульсным радаром с частотным сканированием и принадлежит Институту солнечно-земной физики иркутского отделения РАН.

На космодроме Байконур идет подготовка к запуску следующего грузовика "Прогресс М-10М". Запуск намечен на 27 апреля в 17.05 мск, стыковка с МКС - в 18.29 мск 29 апреля.

[Tiger]

http://www.mcc.rsa.ru/extra3.htm

Завершился полёт грузового корабля «Прогресс М-09М»
Пресс-служба ЦУП, 27 апреля 2011 года

Вчера, 26 апреля, завершил свой полёт автоматический грузовой корабль «Прогресс М-09М». Все операции по сведению его с орбиты прошли штатно, в соответствии с расчётами баллистической службы Центра управления полётами.

В соответствии с программой, заложенной в его бортовой компьютер по командам из ЦУПа, в 16 часов 36 минут 00 секунд по московскому времени (12:36:00 GMT) был включён маршевый двигатель корабля на торможение. Отработав 125 секунд, он сообщил грузовику тормозной импульс величиной 67,6 метра в секунду, после чего «Прогресс М-09М» сошёл с орбиты и прекратил своё существование над заданной акваторией южной части Тихого океана.

 Координаты центра падения несгоревших элементов конструкции корабля – 38° 54' южной широты и 128° 48' западной долготы. Расчётное время падения в эту точку – 17 часов 22 минуты 53 секунды (13:22:53 GMT).

[Потусторонний]

[Salo]

http://www.roscosmos.ru/main.php?id=2&nid=17660

Микроспутник «Кедр» выведен на орбиту[/size]

:: 03.08.2011
3 августа в ходе работы в открытом космосе бортинженер Международной космической станции космонавт Сергей Волков (Роскосмос) успешно осуществил запуск микроспутника «Кедр». Запуск посвящен 50-летия полета в космос первого космонавта планеты Юрия Гагарина.

Малый космический аппарат «Кедр», масса которого составляет 30 килограмм, создан в рамках эксперимента «РадиоСкаф». С орбиты "Кедр" будет передавать 25 приветственных сообщений на 15 языках, фотографии Земли и телеметрическую информацию. Спутник также будет передавать данные на частотах любительской радиосвязи.

Спутник разработан в рамках образовательной программы ЮНЕСКО РКК «Энергия» и Курским государственным техническим университетом в рамках празднования 50-летия полета первого человека в космос.

«Кедр» доставлен на МКС в конце января космическим грузовиком «Прогресс М-09М».
[/size]
   Пресс-служба Роскосмоса

http://www.roscosmos.ru/main.php?id=2&nid=17664

Приняты первые сигналы космического аппарата «Кедр»[/size]

:: 04.08.2011

3 августа в ходе работы в открытом космосе бортинженер Международной космической станции космонавт Сергей Волков (Роскосмос) успешно осуществил запуск микроспутника «Кедр». Планируется, что с орбиты «Кедр» будет передавать в автоматическом режиме 25 приветственных сообщений на 15 языках, фотографии Земли и телеметрическую информацию.

Во время выхода космонавтов в открытый космос одна из двух антенн спутника длинной около 7 см была повреждена, тем не менее, работоспособность космического аппарата сохранилась, и было принято решение о его запуске.

На настоящий момент уже принято 19 сигналов с орбиты, что подтверждает нормальное функционирование всех систем микроспутника «Кедр».

Пресс-секретарь руководителя Роскосмоса

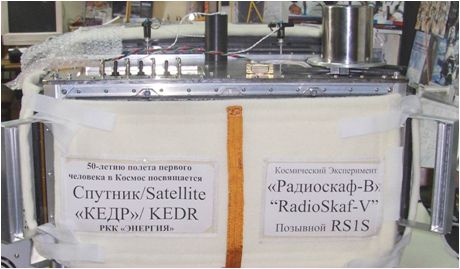

Малый космический аппарат «Кедр» создан в целях продолжения эксперимента «РадиоСкаф-1» в рамках образовательной программы ЮНЕСКО РКК «Энергия» и Курским государственным техническим университетом в честь празднования 50-летия полета первого человека в космос. Спутник работает в радиолюбительских диапазонах волн (145 и 430 МГц). В течение приблизительно 3-6 месяцев после запуска "Кедр" будет передавать 25 приветственных голосовых сообщений на 15 языках длительностью 20 сек с паузами в 2 мин, телеметрическую информацию от научного и служебного оборудования, а также цифровые изображения в формате SSTV от 4 видеокамер.

Управление бортовыми системами спутника осуществляется через командную радиолинию на частоте 430МГц от наземного пункта РКК «Энергия».

Питание осуществляется от 6 панелей солнечных батарей.

Конструкция  спутника имеет прямоугольную форму, размеры корпуса - 600х600х300 мм, на торцах размещены 4 ручки для запуска конструкции во время внекорабельной деятельности.

В состав блоков космического аппарата «Кедр» входят следующие элементы:

–  научная аппаратура Курского ГТУ (вакуумметр), размещенная со стороны антенны 145 МГц;

–  6 панелей солнечных батарей по трем плоскостям;

–  АФУ – 2 антенны ленточного типа на 145 МГц/2м  и 430 МГц/70 см;

–  4 видеокамеры, установленные по двум плоскостям (для обеспечения большей обзорности используется наклонное зеркало);

–  2 блока радиопередающей и приемной системы связи;

–  блок обработки и формирования сигналов;

–  блок формирования изображений;

–  аккумуляторная батарея весом 6 кг (блок 825М3) с блоком подзаряда от солнечных батарей;

–  блок управления включением аппаратуры.

Вес спутника – 30 кг.

Научное оборудование, установленное на спутнике «Кедр», представляет собой ионизационный ваккууметр, регистрирующий количество частиц  у поверхности спутника.



 «Кедр» доставлен на МКС в конце января космическим грузовиком «Прогресс М-09М».[/size]

[Salo]

http://www.energia.ru/ru/news/news-2011/news_10-03.html

03.10.2011.
Работа спутника "Кедр" на орбите

Два месяца успешно работает на орбите малый спутник "Кедр" ("РадиоCкаф-В";) - совместный проект Ракетно-космической корпорации "Энергия" имени С.П. Королёва, NASA и студентов Курского государственного технического университета.

Спутник предназначен для выполнения космического эксперимента (КЭ) "РадиоCкаф".

За время автономной работы на орбите спутник совершил около 870 оборотов вокруг Земли, с его борта передано около 65 тысяч изображений, а также приветственные голосовые сообщения и телеметрические данные о состоянии служебной и научной аппаратуры.

Вся аппаратура спутника работает штатно. С 13 августа "Кедр" передает информацию на солнечных участках орбиты в связи с отключением буферной батареи, выработавший 30 кратный ресурс количества циклов заряда/разряда. Питание осуществляется от солнечных батарей.

Для справки:

 КЭ "РадиоСкаф" выполняется в рамках студенческой программы по космическому образованию молодёжи России и зарубежных стран.
 Спутник "Кедр" запущен 3 августа 2011 года космонавтом Сергеем Волковым с борта Международной космической станции в ходе внекорабельной деятельности.
 "Кедр" создан в рамках образовательной программы ЮНЕСКО.
 В автономном полёте "Кедр" передаёт 25 приветственных голосовых сообщений на 17 языках длительностью 20 секунд с паузами в 2 минуты, телеметрическую информацию от научного и служебного оборудования, а также изображения в формате SSTV от 4 цифровых видеокамер. Управление бортовыми системами спутника осуществляется через командную радиолинию на частоте 430 МГц от наземного пункта РКК "Энергия". Питание бортовых систем спутника осуществляется от 6 панелей солнечных батарей. Спутник имеет радиолюбительский позывной RS1S.
 Аппаратура спутника:
 научная аппаратура Курского ГТУ (вакуумметр);
 панели солнечных батарей (6 шт.) по трем плоскостям;
 антенно-фидерное устройство - 2 антенны ленточного типа на 145 МГц/2м и 430 МГц/70 см;
 видеокамеры (4 шт.);
 блоки радиопередающей и приемной системы связи (2 шт.);
 блок обработки и формирования сигналов;
 блок формирования изображений;
 аккумуляторная батарея с блоком подзаряда от солнечных батарей;
 блок управления включением аппаратуры.
 Размеры корпуса - 600х600х300 мм. Вес спутника - 30 кг.
 Звуковые сигналы опознавания спутника и фотографии Земли, полученные наземными пунктами в разных странах, публикуются на сайте ARISSAT-1.org.
 Узнать подробней о спутнике "Кедр" можно на следующих ресурсах:
 http://www.n2yo.com/?s=37772 - текущее положение спутника,
 http://www.amsat.org/amsat/ariss/SSTV/ - изображения со спутника за сентябрь и за август,
 http://www.arissattlm.org/live - текущая телеметрия со спутника,
 http://radioskaf.ru/ - информация по проекту "РадиоСкаф".
