Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 03.08.2020 17:03:41
ABL Space Systems начинает тестирование RS1 и получает финансирование в размере $90М

ЦитироватьЭль-Сегундо, Калифорния , 3 августа 2020 г. - ABL Space Systems начала этап испытаний малой спутниковой ракеты-носителя RS1, и получила два контракта Министерства обороны США и инвестиции общей стоимостью более $ 90млн. Финансирование ABL являются ключом к быстрой разработке ракеты-носителя RS1 и развертываемой системы запуска GS0, демонстрационный запуск которого запланирован на первый квартал 2021 года.
Рисунок 1: Тестирование систем питания RS1 Stage 2 в Edwards AFB
Контракты Минобороны с ABL, заключенные Научно-исследовательской лабораторией ВВС и AFWERX с участием Центра космических и ракетных систем ВВС, на общую сумму 44,5 млн. долл. США на три года. Кроме того, ABL получила финансирование в размере 49 миллионов долларов США во главе с Итаном Батраски в Venrock при участии New Science Ventures, Lynett Capital и Lockheed Martin Ventures. Последний раунд закрыт 31 марта, и полностью финансирует ABL на демонстрационную кампанию в три запуска в 2021 году.
Одновременно ABL начала тестирование интегрированной верхней ступени RS1 с двигателем E2.
E2 разработан собственными силами и обеспечивает работу как первой, так и второй ступеней RS1. Испытания проводятся на военно-воздушной базе Эдвардс в рамках CRADA с подразделением ракетных двигателей AFRL по программе «Испытание жидких компонентов ракетных двигателей и двигателей с 3D печатью и быстро развивающейся архитектурой», что позволяет ABL использовать стенд в зоне 1-56.
«AFRL был одним из главным нашим сторонником и остается ключевым, надежным партнером», - сказал Гарри О'Хэнли., основатель и генеральный директор ABL. «Команда AFRL на авиабазе Эдвардс  дальновидна и понимает, как работать с нетрадиционными подрядчиками, чтобы быстро внедрять инновации. Вместе мы разрабатываем критически важные технологии для удовлетворения потребностей военного истребителя следующего поколения и обслуживания растущего коммерческого космического рынка.».
Вторая ступень RS1 прошла успешную заправку и проверку криогенного топлива.
ABL уже начала тестирование второго этапа РН RS1 на базе Эдвардс. За последний год компания ABL успешно провела испытания камеры сгорания, ГГ и ТНА, производительность которых превысила уровни, необходимые для полета. Тесты на сегодняшний день доказали технологии изготовления и конструкции первой ступени, второй ступени и двигателя E2. Кампания на стадии испытаний завершится серией длительных тестов в конце этого квартала, которые повысят надёжность RS1.
Основываясь на результатах испытаний, компания ABL повысила целевую грузоподъёмность RS1 до максимальной емкости 1350 кг на LEO 200 км.
«Мы завершили сотни тестов двигателя, ступеней и наземных систем на нескольких стендах. Все они были выполнены на мощности соответствующей ТНА», - сказал Дэн Пьемонт, основатель ABL и финансовый директор. «С самого начала мы сосредоточились на разработке по стандарту CONOPS нашей технологией. В результате мы получили мощную, гибкую систему запуска, соответствующую нашим задачам. Я очень рад, что наши клиенты в правительстве Соединенных Штатов и наши коммерческие клиенты в США и по всему миру с этой технологией.
Чтобы ускорить разработку и производство носителя RS1, ABL арендовала дополнительные испытательные установки в космопорте Мохаве; инвестировало в многофункциональный кампус площадью 6 тас квадратных метров в Эль-Сегундо для поддержки полномасштабного производства автомобиля RS1; получили подписанный план сертификации категории 1 от НАСА; и выросли до команды из 80 инженеров, дизайнеров и экспертов по производству. «Мы отобрали каждого сотрудника ABL, чтобы собрать то самую сильной команду в отрасли», - сказал О'Хэнли. «Это великолепная группа с безграничным потенциалом. С каждым анализом проекта, проведением испытаний и изготовлением деталей наша команда поднимает планку и укрепляет лидерство США в разработке и производстве технологий».
Кроме того, ABL заключила соглашения о поддержке пусков на базе ВВС Ванденберг и на станции ВВС на мысе Канаверал. Используя контейнерную быстроразворачиваемую пусковую площадку GS0, ABL сможет использовать общие площадки SLC-8 в Ванденберге и LC-46 на мысе Канаверал с минимальным изменением инфраструктуры.

«Мы празднуем на 3-х летнюю годовщину основания нашей компании и остаемся верными нашей первоначальной бизнес-модели. Избегая ненужного технического риска и уделяя особое внимание реализации, мы добились значительного прогресса за короткое время с ограниченными ресурсами», - сказал он.
«Мы опережаем наш первоначальный график и намерены быстро выйти на орбиту».
Название: РН RS1 от ABL Space Systems
Отправлено: Salo от 03.08.2020 17:53:41
С каких пор у нас посты идут без ссылок?
Оригинал:
https://www.prnewswire.com/news-releases/abl-space-systems-begins-rs1-stage-testing-and-reaches-90mm-in-funding-301104539.html
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 03.08.2020 19:36:04
Схема RS1
Название: РН RS1 от ABL Space Systems
Отправлено: Salo от 04.08.2020 16:08:58
Сайт:
https://ablspacesystems.com

Users guide:
file:///C:/Temp/rs1_payload_users_guide_v2-2.pdf
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 04.08.2020 20:28:23

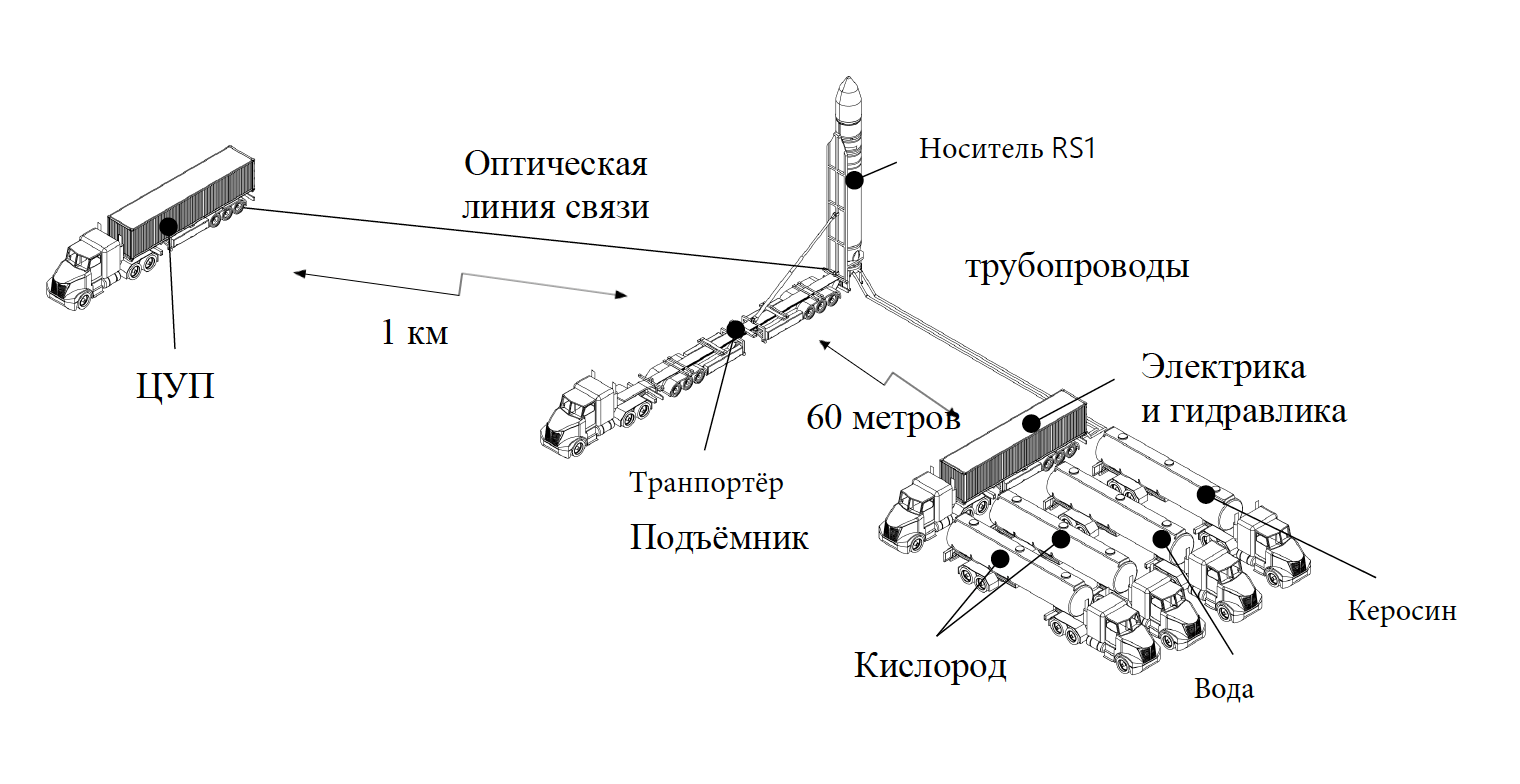

Вся система полностью мобильная, на 7 грузовиках:


Название: РН RS1 от ABL Space Systems
Отправлено: Asteroid от 05.08.2020 07:45:24
Цитата: Salo от 04.08.2020 16:08:58Users guide:
file:///C:/Temp/rs1_payload_users_guide_v2-2.pdf
Странноватая ссылка ;)
Название: РН RS1 от ABL Space Systems
Отправлено: Schwalbe от 05.08.2020 11:29:05
Цитата: vissarion от 04.08.2020 20:28:23Вся система полностью мобильная, на 7 грузовиках:

  • тягач он же пусковая установка
  • 2 цистерны с ЖК
  • 1 цистерна с РГ-1
  • 1 цистерна с водой
  • электроподстанция
  • центр управления


А Вы по работе это переводите?
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 05.08.2020 19:24:19

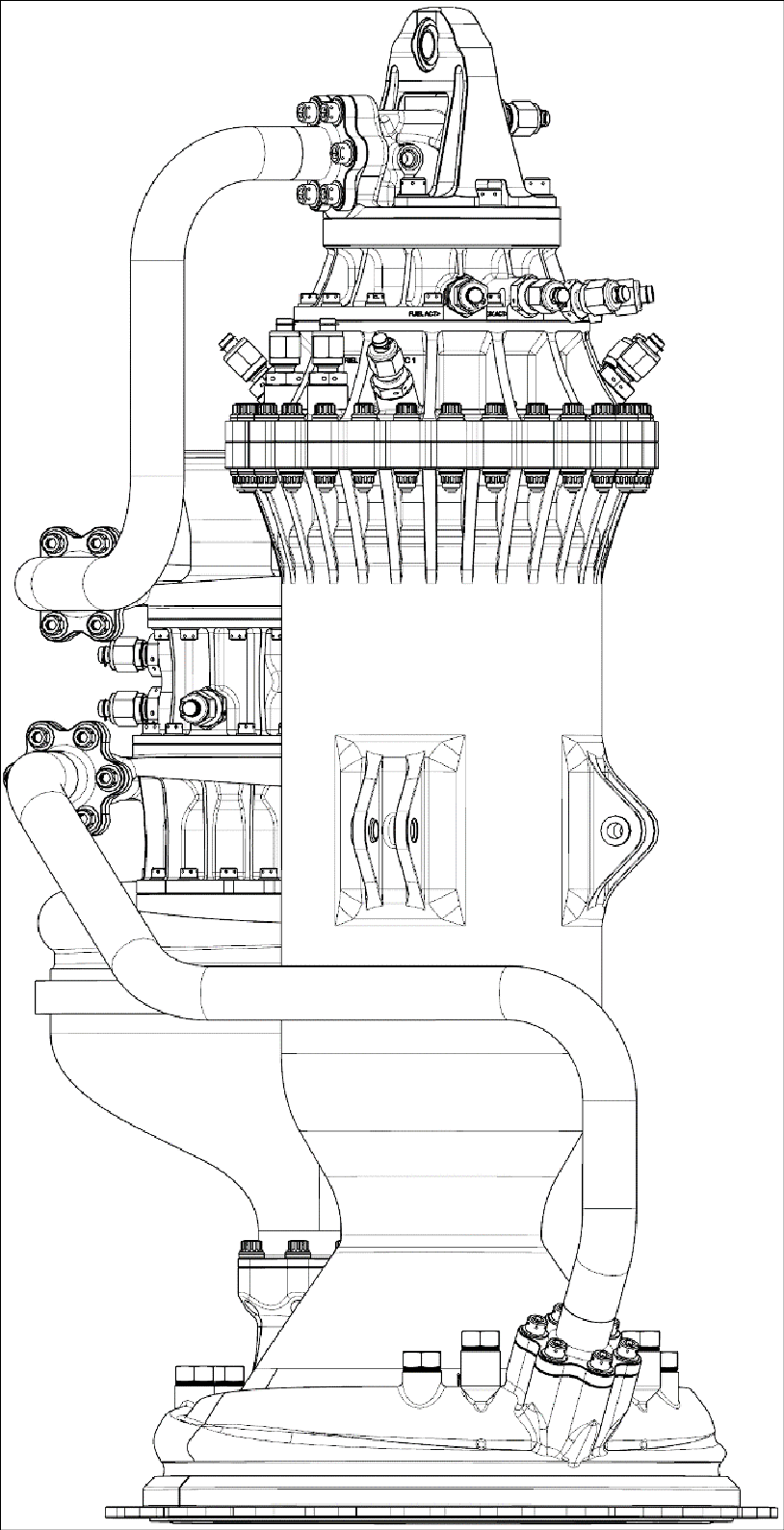

Двигатель E2, 3D печать
Тяга: 6 тс земная 6.5тс вакуум
На первой ступени 9 шт, на второй 1
На стенде прожгли в декабре
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 05.08.2020 20:09:37
Цитата: Asteroid от 05.08.2020 07:45:24
Цитата: Salo от 04.08.2020 16:08:58Users guide:
file:///C:/Temp/rs1_payload_users_guide_v2-2.pdf
Странноватая ссылка ;)
https://ablspacesystems.com/site/wp-content/uploads/2020/08/rs1_payload_users_guide_v2-2.pdf (https://ablspacesystems.com/site/wp-content/uploads/2020/08/rs1_payload_users_guide_v2-2.pdf)
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 08.01.2021 23:21:27
https://www.cnbc.com/2021/01/08/rocket-startup-abl-space-aims-for-first-rs1-launch-in-a-few-months.html

Характеристики RS1:

Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 08.02.2021 20:17:18
Цитата: vissarion link=https://www.bbc.com/news/science-environment-55948914Локхид Мартин выбрала ABL для пусков с Шетландских островов.

TLDR: Правительство Великобритании выделило Локхиду $30 млн на пуск с территории Великобритании, а Локхид дал немного из этих денег ABL.
Для пусков ABL не нужен космодром, все, что нужно для запуска перевозится в в 7 стандартных 40-футовых контейнерах.

Спойлер

  Lockheed Martin selects ABL rocket for Shetland launches

  Aerospace giant Lockheed Martin has selected the rocket it will use to
  kick-start space launches from the island of Unst in Shetland.

  The vehicle, called the RS1, will be provided by ABL Space Systems
  of El Segundo, California.

  If everything comes together, an inaugural flight could occur next
  year.

  Lockheed is looking to stimulate the launch business in the UK to
  take advantage of a rapidly expanding market for small satellites.

  These spacecraft, many no bigger than a shoebox, are all seeking more
  flexible and affordable ways of getting into orbit, and Lockheed
  believes it's putting together an attractive package.

  "What we're trying to do here is establish an infrastructure," said UK
  regional director Nik Smith.

  "We won't ourselves be launching the rockets; we have a partner for
  that in ABL. And we won't operate a spaceport; we again have a partner
  for that in the Shetland Space Centre (SSC) in this case. But if we can
  establish the infrastructure, bringing in other business, we can then
  become a customer ourselves, hopefully on preferential terms," he told
  BBC News.

  Engine test image copyrightABL Space Systems
  image captionABL has been testing ahead of a first launch in the US in
  the next few months

  Lockheed was given £23.5m by the UK government in 2018 to advance
  plans for space launches in Britain.

  At the time, the expectation was a "pathfinder" flight would take place
  from a launch facility on the A'Mhoine Peninsula in Sutherland, on the
  Scottish mainland, using perhaps a vehicle from the US-New Zealand
  operator Rocket Lab.

  But last year, Lockheed switched its interest to Unst, and has now
  brought onboard ABL in which it also has a strategic investment.

  The California start-up has yet to launch the RS1 even in the US. It's
  hoping to do this no later than June.
  media captionHarry O'Hanley (L) and Dan Piemont (R) describe their
  approach to launching rockets

  The 27m-tall (88ft) RS1 is a two-stage vehicle, burning kerosene and
  liquid oxygen. It should be able to put about a tonne of payload into a
  500km-high, Sun-synchronous orbit - the type of polar orbit often
  favoured by Earth observation satellites, and which Unst is ideally
  placed to facilitate.

  Being the most northerly island in Shetland, it will give the ascending
  rocket a clear and safe run northwards. Any failure would see debris
  fall harmlessly into the ocean.

  What's particularly appealing about the RS1 is its mode of operation.
  ABL has conceived a "rocket in a box" concept.

  "Our vehicle is simple, it's ruggedised, and it was built to be highly
  transportable," explained ABL CEO Harry O'Hanley. "The vehicle itself
  was actually sized to fit inside a shipping container; and all of the
  ground systems, like the fluid and electrical systems that you would
  conventionally see in a launch pad - they also will fit into shipping
  containers."
  Space tug image copyrightLockheed Martin
  image captionArtwork: The first Lockheed mission from Shetland will
  deploy a kind of space tug

  The first Unst launch scheduled for 2022 would see the RS1 deploy a
  kind of "space tug" built by the Moog company in Reading. This tug will
  have the ability to trim the parameters of the orbit to optimally suit
  its satellite passengers.

  There will be up to six of these. One berth is already taken by
  Orbital Micro Systems, which operates small weather satellites.
  From the conversations it's having with industry, Lockheed says it's
  confident all the other positions on the tug will be filled, too.

  The rapid expansion of the small satellite market was highlighted in
  a 2020 report from the Bryce analytics and engineering consultancy.
  It estimated that there were 52 small satellites launched in 2012 (1%
  of the total mass of satellites launched into orbit), which increased
  to 389 small satellites in 2019 (11% of total mass).

  And just last month, 143 small satellites - including some that were
  smaller than a paperback book - went up on a single rocket.

  The UK ought to be a great place to launch satellites if for no other
  reason than it's where so many of these compact spacecraft are made.
  Indeed, Scotland, with the likes of AAC Clyde Space in Glasgow, has
  established itself as a global leader in this type of manufacturing.

  ABL's CFO, Dan Piemont, told BBC News: "We're definitely excited about
  the idea of providing a European launch capability that's reliable and
  at a cadence where I think European satellite developers and other
  spacecraft developers will have at the very least the logistical
  preference to be launching from SSC."

  But if Britain is to grab a serious share of the small sat launch
  business, it will need to move at an accelerated pace. Plenty of other
  countries are angling for their own slice of the pie.

  Getting ahead means quickly establishing the physical infrastructure
  and putting in place the right regulatory framework.

  For Unst, the planning application for the three-pad launch centre
  on the Lamba Ness peninsula is now with Shetland Islands Council.
  Approvals could come around May, which would then allow building work
  to get under way.
  media captionTake a drone flight over the site of the proposed Shetland
  Space Centre

  All launches from UK soil will also need to be licensed. This can't
  happen until secondary legislation following on from the Space Industry
  Act 2018 goes through parliament. Summertime would appear to be the
  timeline for this.

  "We need to make sure that we harness what the space sector in the UK
  has to offer, to enable it to go and compete on the international
  stage. There's a real opportunity in all this to help the UK
  economically on a recovery basis," said Ian Annett, deputy CEO for
  programme delivery at the UK Space Agency.

  Shetland has commitments from other rocket operators, in addition to
  Lockheed Martin's tie-up with ABL Space Systems.

  C6 Launch Systems, a start-up from Ontario, Canada, has signed a
  letter of intent to use Unst. Likewise, HyImpulse Technologies from
  Germany.

  And, of course, other locations in the UK continue to press forward
  with their plans. Sutherland's spaceport will be the base for the
  forthcoming Prime vehicle from Forres-based Orbex.
  Edinburgh-headquartered Skyrora will no doubt be looking for a
  Scottish launch pad for its future XL orbital-class vehicle.

  While Newquay in Cornwall will host the air-launched rocket system
  developed by Sir Richard Branson's Virgin Orbit company.
[свернуть]
Название: РН RS1 от ABL Space Systems
Отправлено: Андрюха от 08.02.2021 20:26:45
Цитата: vissarion от 05.08.2020 19:24:19Двигатель E2, 3D печать
Тяга: 6 тс земная 6.5тс вакуум
На первой ступени 9 шт, на второй 1
На стенде прожгли в декабре

На самовар похож :D
Название: РН RS1 от ABL Space Systems
Отправлено: ZOOR от 08.02.2021 20:32:21
Цитата: vissarion от 08.02.2021 20:17:18Для пусков ABL не нужен космодром, все, что нужно для запуска перевозится в в 7 стандартных 40-футовых контейнерах.

В семи стандартных семифутовых есть чистое помещение для подготовки ПН и интегрирования ее в состав РКН?
И в их состав входит телеметрическая система сопровождения полета РКН?
Название: РН RS1 от ABL Space Systems
Отправлено: Space books от 16.02.2021 22:39:25
https://naked-science.ru/article/cosmonautics/podpisan-kontrakt


ЦитироватьПодписан контракт на первый запуск «простой и дешевой» американской ракеты-носителя

Американская компания ABL Space Systems подписала контракт на первый запуск ракеты-носителя RS1. Его могут провести весной этого года.

Первая ступень RS1 (https://img.novosti-kosmonavtiki.ru/150483.jpg)
Первая ступень RS1 / ©ABL Space Systems

Как сообщает (https://spacenews.com/abl-space-systems-signs-customer-for-first-launch/) SpaceNews, компания-разработчик ракет-носителей ABL Space Systems запустит два спутника для L2 Aerospace весной 2021-го. Их будут использовать для тестирования новых технологий и поддержки учебных мероприятий.

Заявление о предстоящем запуске было сделано примерно через неделю после того, как Lockheed Martin объявила, что выбрала ABL Space Systems для запуска с территории Великобритании. Его намерены провести в 2022 году.

Опытная версия RS1 / ©ABL Space Systems (https://img.novosti-kosmonavtiki.ru/150484.jpg)
Опытная версия RS1 / ©ABL Space Systems

RS1 — небольшая ракета-носитель, способная выводить на низкую околоземную орбиту до 1350 килограммов грузов. Сейчас носитель находится на заключительной стадии разработки. Ракета имеет две ступени. Каждая из них использует двигатель E2: девять таких изделий установлено на первой ступени и один — на второй. Верхнюю ступень, напомним, испытали (https://naked-science.ru/article/cosmonautics/abl-space-systems-provela-ognevye-ispytaniya) в октябре прошлого года.
Отличительные особенности ракеты — относительная простота и дешевизна. Согласно планам, запуск будет стоить 12 миллионов долларов.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 16.02.2021 23:25:28
Это не у них часом КС полностью из меди напечатана?
Название: РН RS1 от ABL Space Systems
Отправлено: Верный Союзник с Окинавы от 17.02.2021 08:02:39
Цитата: ZOOR от 08.02.2021 20:32:21
Цитата: vissarion от 08.02.2021 20:17:18Для пусков ABL не нужен космодром, все, что нужно для запуска перевозится в в 7 стандартных 40-футовых контейнерах.

В семи стандартных семифутовых есть чистое помещение для подготовки ПН и интегрирования ее в состав РКН?
И в их состав входит телеметрическая система сопровождения полета РКН?

А нельзя в чистой комнате засунуть под обтекатель ПН и обтекатель в грузовик?

Что имеется ввиду под телеметрическим сопровождение РКН?
Название: РН RS1 от ABL Space Systems
Отправлено: Andrei от 17.02.2021 20:26:01
ПН приезжает уже вместе с обтекателем и кондиционером на место пуска и с системой мониторинга. ПН может интегрироваться в любом другом походящем месте и потом весь носитель собираться на месте в горизонтальном положении. Это не нужно делать на месте пуска. Масштаб много что позволяет. Там ещё верхняя ступень есть, в виде OMV Moog для растаскивания мелкосатов по орбитам.

Вот линк на план пусковой под RS1 на Шеттландских островах.
https://pa.shetland.gov.uk/online-applications/applicationDetails.do?keyVal=QMI5QYOAGFC00&activeTab=summary

Так что если у вас есть что и место, и соседи не против можно пускать из своего огорода.
Название: РН RS1 от ABL Space Systems
Отправлено: zandr от 28.02.2021 20:26:26
https://vk.com/spacex?w=wall-41152133_305455
ЦитироватьNew space: Стартап ABL Space, основанный сотрудником SpaceX, планирует запустить свою первую ракету весной этого года
Ракетостроительная компания ABL Space, основанная ветеранами SpaceX и Morgan Stanley, находится на последнем этапе подготовки к своему первому запуску с космодрома Ванденберг: «Мы работаем над заключительными этапами планирования запуска с базы Ванденберг. Старт планируется не раньше марта, но не позднее июня», - сказал CNBC президент и финансовый директор ABL Дэн Пьемонт (Dan Piemont).
ABL планирует выйти на рынок, где её пусковые услуги будут промежуточным вариантом между предложениями от SpaceX и Rocket Lab. На сегодняшний день ABL привлекла $49 млн в качестве финансирования и объявила, что выиграла контракты Исследовательской лаборатории ВВС на сумму $44,5 млн: «Мы считаем, что эта программа полностью профинансирует как минимум 8 наших запусков», - сказал Пьемонт.
Исполнительный директор ABL Гарри О'Хэнли (Harry O'Hanley) сказал, что в последние несколько месяцев компания сосредоточила свои усилия на завершении испытаний 2-й ступени своей ракеты RS1 на базе ВВС Эдвардс, которые включали в себя тестирование двигателя E2 собственной разработки. Одним из ключевых этапов испытаний теперь значится проведение полномасштабного огневого испытания ступени.
О'Хэнли и Пьемонт познакомились, будучи студентами Массачусетского технологического института (MIT), О'Хэнли успел поработать в SpaceX почти шесть лет. Пьемонт начал свою карьеру в финансовой группе Morgan Stanley. В середине 2017 года О'Хэнли начал рассказывать Пьемонту об идеях создания новой ракетной компании, и в итоге они решили основать компанию ABL в августе 2017 года.

О ракете RS1
Ракета компании ABL имеет высоту 27 м и предназначена для вывода на низкую околоземную орбиту до 1350 кг полезного груза по цене $12 млн за запуск. Таким образом, RS1 по стоимости запуска находится между Electron от Rocket Lab, чей запуск оценивается в $7 млн, и Falcon 9 от SpaceX с ценой запуска ~$50 млн. Она также призвана конкурировать с ракетами от Virgin Orbit, Relativity Space и Firefly Aerospace.
RS1 изготовлена из алюминиевого сплава, а её двигатель E2 создаётся методом 3D-печати из трёх частей. В настоящее время ABL насчитывает 105 сотрудников, компания имеет площади около 8000 м² в Эль-Сегундо (округ Лос-Анджелес), а также в испытательных центрах на базе ВВС Эдвардс и в космопорте Америка в Нью-Мексико: «Мы можем строить ракету-носитель примерно каждые 30 дней. Это около восьми или девяти ракет в год», - сказал Пьемонт.

Выход на орбиту
SpaceX и Rocket Lab - две частные компании, которые регулярно запускают миссии на орбиту, они потратили примерно $100 млн на достижение орбиты, даже компания Astra, которая едва смогла выйти на орбиту после своего первого запуска в декабре прошедшего года, имела около $100 млн финансирования.
Но ABL считает, что выйдет на орбиту менее чем за четыре года с момента основания и за намного меньшие деньги: «Наши общие расходы на испытания составили $25 млн, что даёт нам большую уверенность в том, что мы выйдем на орбиту за менее чем $100 млн», - сказал Пьемонт.
Помимо самой ракеты, ABL создала развёртываемую наземную систему запуска (GS0). По сути, это базовые компоненты стартовой установки - монтажная, заправочная, энергетическая инфраструктура, а также связь, и всё это упаковано в несколько транспортных контейнеров. «Такая система даёт нам огромные преимущества с точки зрения инфраструктуры. Всё, что нам нужно, это бетонная площадка, остальное мы можем установить сами», - сказал Пьемонт.
ABL рассматривают эту систему, как возможность для быстрого запуска, в котором особенно заинтересованы военные. У компании уже есть контракт с Космическими силами США, и она хочет провести демонстрацию для военных в конце этого года.
Хотя ABL имеет важные контракты от Пентагона, клиенты компании на 60% - частники. ABL уже подписали контракт на запуск двух спутников для компании L2 Aerospace во время первого запуска ракеты RS1. Спутники будут предназначаться для тестирования новых технологий, в частности для демонстрации новой архитектуры связи, кибербезопасности, а также для учебных целей.
Lockheed Martin также выбрала ABL для запуска своих кубсатов с космодрома в Великобритании в 2022 году. Планируется, что это будет первый в истории Великобритании космический запуск спутников с британской земли (с сухопутной стартовой площадки). Запуск планируется осуществить в рамках проекта UK Pathfinder Launch коммерческой программы Космического агентства Великобритании.
Ракета стартует с самого северного острова Великобритании - космодрома расположенного на Шетландских островах - Шетландского космического центра в Унсте, Шотландия. Оказавшись на орбите, будет развёрнута спутниковая платформа, которая в свою очередь может развернуть до шести 6U-кубсатов. Два кубсата в этом запуске будут демонстрационными аппаратами компании Lockheed Martin.

Компания рассматривает возможность повторного использования
Спойлер
Хотя RS1 разрабатывается, как одноразовая ракета, О'Хэнли и Пьемонт подчеркнули, что ABL не исключает работ по модернизации ракеты для многоразового использования в будущем: «Если бы мы сделали многоразовую ракету, это, вероятно, было бы мотивировано логистикой и временем, необходимым на производство новой ракеты, а не её стоимостью».
Интересно, что исполнительный директор Rocket Lab Питер Бек (Peter Beck) также назвал скорость производства основной причиной повторного использования ракет, а не преимущество в экономии затрат, которое SpaceX часто называют главной мотивацией для многоразовости.
ABL не думает о повторном использовании перед своим первым запуском, поскольку считает важным добиться первого успеха. Самое интересное, что у ABL есть подходящая команда для работ над повторным использованием своих ракет, поскольку О'Хэнли руководил работой по созданию знаменитых решётчатых рулей в SpaceX. Другие сотрудники имеют аналогичный опыт, например по модернизации Falcon 9: «Повторное использование не входит в планы на ближайшую перспективу, но мы, вероятно, рассмотрим его в будущем», - сказал О'Хэнли.
[свернуть]
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 25.03.2021 16:56:04
https://www.prnewswire.com/news-releases/abl-space-raises-170mm-growth-equity-round-led-by-t-rowe-price-funds-301255609.html
ABL привлёк инвестиции на $170M, теперь полная оценка компании $1.3B
Сейчас заключены контракты на 10 полётов - 5 коммерческих, 4 военных и 1 наса
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 07.04.2021 08:50:25
https://www.cnbc.com/2021/04/05/lockheed-martin-buys-up-to-58-launches-from-rocket-builder-abl-space.html

ABL получил огромный контракт на 58 пусков от Локхидов
Название: РН RS1 от ABL Space Systems
Отправлено: cross-track от 07.04.2021 09:34:57
Во дают! Ракеты нет, космодрома нет, испытаний с ГВМ нет, а контрактов - выше крыши!
Название: РН RS1 от ABL Space Systems
Отправлено: triage от 07.04.2021 10:24:37
Цитата: vissarion от 07.04.2021 08:50:25https://www.cnbc.com/2021/04/05/lockheed-martin-buys-up-to-58-launches-from-rocket-builder-abl-space.html
ABL получил огромный контракт на 58 пусков от Локхидов
Цитата: Гермиона от 07.04.2021 09:02:41Калифорнийский стартап ABL получил огромный контракт на 58 пусков почти за $1 млрд
это как заголовки что Орбитал купит 60 двигателей РД-181 за 1 млрд долларов, а вот детали...

Цитироватьhttps://www.cnbc.com/2021/04/05/lockheed-martin-buys-up-to-58-launches-from-rocket-builder-abl-space.html
...
Rocket builder ABL Space signed a long-term agreement for multiple launches with Lockheed Martin, agreeing to provide the defense giant with as many as 58 rockets through the end of the decade.

Lockheed Martin will buy up to 26 of ABL's RS1 rockets through 2025, with an option for up to 32 additional launches through 2029, ABL announced on Monday.
...
ABL declined to comment on the financial terms of the contract. Based on ABL's $12 million price tag for an RS1 rocket, the deal with Lockheed Martin is estimated to be worth nearly $700 million over eight years, assuming the maximum number of launches.
...
Цитироватьhttps://spacenews.com/lockheed-martin-makes-block-buy-of-launches-from-abl-space-systems/

The companies declined to disclose the total value of the contract. ABL lists a price of $12 million for the RS1, which would put the total value of the contract at $696 million if Lockheed orders all 58 launches at that price, although such bulk purchases usually offer some level of discount.
Финансировав компанию ранее Лотхиды сейчас просто укрепляют ожидания от компании.
Название: РН RS1 от ABL Space Systems
Отправлено: triage от 07.04.2021 10:35:01
Цитата: vissarion от 25.03.2021 16:56:04https://www.prnewswire.com/news-releases/abl-space-raises-170mm-growth-equity-round-led-by-t-rowe-price-funds-301255609.html
Сейчас заключены контракты на 10 полётов - 5 коммерческих, 4 военных и 1 наса
оригинал не дает возможность трактовать именно так
ABL has secured and executed on contracts with ten distinct customers: five commercial customers, four U.S. department of defense customers, and one national space agency customer.
И никто из нормальных журналистов не написал про такое
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 09.04.2021 00:09:03
Цитата: triage от 07.04.2021 10:35:01оригинал не дает возможность трактовать именно так
И никто из нормальных журналистов не написал про такое
Не нужно так переживать, основатель ABL - Гарри О'Хэнли.
Его папа Рональд О'Хенли - председатель директоров State Street (капитализация $35B, примерно как пол-газпрома, владеет 15% Локхида, в совете директоров Локхида).
Всё с этими контрактами будет хорошо.

Клёв будет, папа это берёт на себя! Клевать будет так, что клиент позабудет обо всём на свете
Название: РН RS1 от ABL Space Systems
Отправлено: triage от 09.04.2021 06:49:21
Цитата: vissarion от 09.04.2021 00:09:03
Цитата: triage от 07.04.2021 10:35:01оригинал не дает возможность трактовать именно так
И никто из нормальных журналистов не написал про такое
Не нужно так переживать, основатель ABL - Гарри О'Хэнли.
Его папа .....
в оригинале клиенты. А в одном запуске бывает выводятся спутники нескольких клиентов.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 28.04.2021 22:40:59
Коллеги, а кто подскажет - когда АБЛ был основан? В юзер гайд мануале (и ряде других источников, но мануал - куда уж официальнее) обозначено, что в 2017-м. А есть данные поточнее? С точностью порядка месяц :)
Так, отбой тревоги!
Сейчас на свежую голову посидел и додумался посмотреть профиль работы Гарри О Ханлея - основателя АБЛ. Он там с августа 2017 г. :)
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 08.06.2021 11:36:08
Коллеги, интересное кино получается. Заявлена тяга одного двигуна первой ступени 12100 лбф, что в переводе в кН даёт 53,8. Всего на первой ступени двигунов 9, значит, тяга стартовая 484,2 кН. Тогда в диапазоне стартовых тяговооружённостей 1,2...1,4 масса стартовая получается всего 35...41 т.
Заявлено выведение 1350 кг на НОО.
В то же время у РН Alpha компании Файерфлай Аэроспеэйс при стартовой массе 54120 кг масса ПН на НОО заявлена только 1000 кг.
Да и в целом больно жирно звучит.
Кто что думает по этому поводу?
Название: РН RS1 от ABL Space Systems
Отправлено: Просто Василий от 08.06.2021 12:38:39
Цитата: C-300-2 от 08.06.2021 11:36:08Коллеги, интересное кино получается. Заявлена тяга одного двигуна первой ступени 12100 лбф, что в переводе в кН даёт 53,8. Всего на первой ступени двигунов 9, значит, тяга стартовая 484,2 кН. Тогда в диапазоне стартовых тяговооружённостей 1,2...1,4 масса стартовая получается всего 35...41 т.
Заявлено выведение 1350 кг на НОО.
В то же время у РН Alpha компании Файерфлай Аэроспеэйс при стартовой массе 54120 кг масса ПН на НОО заявлена только 1000 кг.
Да и в целом больно жирно звучит.
Кто что думает по этому поводу?
Ну при стартовой 41т Payload to Lift-off mass ratio будет 3,29% вполне достижимо на литиевых баках или нет? :)
Название: РН RS1 от ABL Space Systems
Отправлено: Дмитрий В. от 08.06.2021 14:13:32
Цитата: Просто Василий от 08.06.2021 12:38:39
Цитата: C-300-2 от 08.06.2021 11:36:08Коллеги, интересное кино получается. Заявлена тяга одного двигуна первой ступени 12100 лбф, что в переводе в кН даёт 53,8. Всего на первой ступени двигунов 9, значит, тяга стартовая 484,2 кН. Тогда в диапазоне стартовых тяговооружённостей 1,2...1,4 масса стартовая получается всего 35...41 т.
Заявлено выведение 1350 кг на НОО.
В то же время у РН Alpha компании Файерфлай Аэроспеэйс при стартовой массе 54120 кг масса ПН на НОО заявлена только 1000 кг.
Да и в целом больно жирно звучит.
Кто что думает по этому поводу?
Ну при стартовой 41т Payload to Lift-off mass ratio будет 3,29% вполне достижимо на литиевых баках или нет? :)
Конечно, достижимо, хотя и не без труда (для такой-то размерности). Вопрос: почему недостижимо на Альфе, у которой баки вообще углепластиковые? Возможно, на РС-1 стоят более совершенные ЖРД с более высоким УИ.
Название: РН RS1 от ABL Space Systems
Отправлено: Просто Василий от 08.06.2021 14:30:20
Цитата: Дмитрий В. от 08.06.2021 14:13:32Конечно, достижимо, хотя и не без труда (для такой-то размерности). Вопрос: почему недостижимо на Альфе, у которой баки вообще углепластиковые? Возможно, на РС-1 стоят более совершенные ЖРД с более высоким УИ.
ЖРД у РС-1 будут открытого цикла(просто открытого цикла или с улучшениями не известно), а у альфы открытый цикл с отбором генераторного газа из КС т.е. минус масса ГГ, думаю такой движок должен быть легче обычного с отрытым циклом.
Может Файрфлай скромничают и оставили запас для улучшений, чтобы премию получить ;D
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 08.06.2021 14:44:11
Цитата: Просто Василий от 08.06.2021 14:30:20ЖРД у РС-1 будут открытого цикла(просто открытого цикла или с улучшениями не известно), а у альфы открытый цикл с отбором генераторного газа из КС т.е. минус масса ГГ, думаю такой движок должен быть легче обычного с отрытым циклом.
Может Файрфлай скромничают и оставили запас для улучшений, чтобы премию получить ;D
Вот да. Я тоже с удивлением для себя открыл, что у Ривер-1 от Фаерфлая тап-офф цикл (DARPA Firefly Aerospace Success Report).


Цитата: Дмитрий В. от 08.06.2021 14:13:32Вопрос: почему недостижимо на Альфе, у которой баки вообще углепластиковые? Возможно, на РС-1 стоят более совершенные ЖРД с более высоким УИ.
Вот я тому и удивляюсь :(
Название: РН RS1 от ABL Space Systems
Отправлено: Просто Василий от 08.06.2021 14:55:10
Цитата: C-300-2 от 08.06.2021 14:44:11Я тоже с удивлением для себя открыл, что у Ривер-1 от Фаерфлая тап-офф цикл (DARPA Firefly Aerospace Success Report).


Ну это же классно, экзотично. ;)
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 08.06.2021 15:03:24
Цитата: Просто Василий от 08.06.2021 14:55:10Ну это же классно, экзотично. ;)
Да это уже перестаёт быть экзотикой.

У БЕ-3 (поправьте меня) тап-офф цикл.
Где-то видел, что у ЛаунчерВан на одном из двигателей тап-офф цикл (тут могу ошибаться).
Как производственник скажу, что отказ от ГГ вполне себе имеет смысл, так как это хоть и маленькая, но настоящая камера сгорания со всеми сопутствующими проблемами - проливке форсунок, сварке, пайке и т. д.

П. С. А, нет, отставить! У ЛаунчерВан оба двигуна открытого цикла:
"LauncherOne is powered by two rocket engines—a single NewtonThree on the main stage and a single NewtonFour on the upper stage. Both engines are turbopump-fed, gas generator cycle, LOX/RP-1 engines developed in-house here at Virgin Orbit. "
https://www.youtube.com/watch?v=AGZF4o-gwHk
Название: РН RS1 от ABL Space Systems
Отправлено: Просто Василий от 08.06.2021 16:35:06
Цитата: C-300-2 от 08.06.2021 15:03:24
Цитата: Просто Василий от 08.06.2021 14:55:10Ну это же классно, экзотично. ;)
Да это уже перестаёт быть экзотикой.

У БЕ-3 (поправьте меня) тап-офф цикл.
Это хорошо, цикл то хороший, вроде)
Название: РН RS1 от ABL Space Systems
Отправлено: Дмитрий В. от 08.06.2021 16:36:38
Цитата: Просто Василий от 08.06.2021 16:35:06
Цитата: C-300-2 от 08.06.2021 15:03:24
Цитата: Просто Василий от 08.06.2021 14:55:10Ну это же классно, экзотично. ;)
Да это уже перестаёт быть экзотикой.

У БЕ-3 (поправьте меня) тап-офф цикл.
Это хорошо, цикл то хороший, вроде)
Какая температура газа в КС? 3000-3500 К и выше? Наверняка надо балластировать горючим перед подачей на турбину.
Название: РН RS1 от ABL Space Systems
Отправлено: Просто Василий от 08.06.2021 16:43:17
Цитата: Дмитрий В. от 08.06.2021 16:36:38
Цитата: Просто Василий от 08.06.2021 16:35:06
Цитата: C-300-2 от 08.06.2021 15:03:24
Цитата: Просто Василий от 08.06.2021 14:55:10Ну это же классно, экзотично. ;)
Да это уже перестаёт быть экзотикой.

У БЕ-3 (поправьте меня) тап-офф цикл.
Это хорошо, цикл то хороший, вроде)
Какая температура газа в КС? 3000-3500 К и выше? Наверняка надо балластировать горючим перед подачей на турбину.
Конечно, разбавляют горючим.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 08.06.2021 16:45:14
Цитата: Дмитрий В. от 08.06.2021 16:36:38Какая температура газа в КС? 3000-3500 К и выше? Наверняка надо балластировать горючим перед подачей на турбину.
А берут ведь не из ядра, а из пристенка. Там температура самое оно.

Если не самое оно - можно чуть забалластировать в смесителе горючим и вперёд.
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 29.10.2021 08:40:20
Цитата: https://polb.com/port-info/news-and-press/port-of-long-beach-attracts-another-space-tech-tenant-10-28-2021/October 28, 2021
ABL SPACE SYSTEMS WILL MANUFACTURE, STORE LAUNCH VEHICLES, SATELLITES
Спойлер
The Long Beach Board of Harbor Commissioners on Thursday approved an agreement with ABL Space Systems to build a spacecraft processing facility at the Port of Long Beach and use waterfront area for the delivery and shipping of its cargo.

Founded in 2017, El Segundo-based ABL Space Systems will take over 8.06 acres of land and 1.31 acres of submerged land at the Navy Mole on the Port's Pier T, which was formerly part of the Long Beach Naval Station.

"We welcome ABL Space Systems to the Port of Long Beach family. It's exciting to add yet another tenant in the rapidly growing spacecraft technology industry," said Long Beach Harbor Commission President Steven Neal. "We look forward to what we know will be a mutually beneficial relationship with our newest tenant."

"This is an innovative company, on the cutting edge of private spacecraft technology, offering wider access to space," said Port of Long Beach Executive Director Mario Cordero. "We're very pleased to provide this land to ABL Space Systems."

Thursday's agreement comes five months after the Port of Long Beach agreed to lease a site to SpaceX, adjacent to what will now become the ABL Space Systems site. SpaceX uses its site as a marine terminal for its West Coast rocket recovery operations.

Included in the five-year lease is a 41,228 square-foot integration and payload processing facility, 14,629-square-foot warehouse space, and a 25,250-square-foot office space. This location, previously occupied by Sea Launch, will be used by ABL for a wide range of operations, including vehicle processing, payload integration, and maritime operations that support the company's global network of launch facilities.

"This site is highly strategic for our growth," said Harry O'Hanley, CEO of ABL Space Systems. "Maritime operations are key to scaling our launch capabilities globally. We'll also re-activate the old Sea Launch payload processing facility to handle spacecraft of almost any size."
[свернуть]

Оставшиеся монтажный комплекс, склад, и офисные помещения бывшего «Морского Старта» на Пирсе «Т» в порту Лонг Бич (Калифорния) переданы в аренду ABL Space Systems.
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 12.01.2022 02:32:09
Согласно заявки FCC (https://apps.fcc.gov/oetcf/els/reports/STA_Print.cfm?mode=current&application_seq=111984&RequestTimeout=1000), первый полёт ABL RS1 под названием DEMO-1 запланирован между 31 января и 31 июля 2022.
Demo-1 запустит 2 6U кубсатов от OMNITEQ (бывшая L2 Aerospace) из Кадьяка.
Название: РН RS1 от ABL Space Systems
Отправлено: pkl от 14.01.2022 02:31:07
Ого, действительно интересная ракета - как-никак первый подвижный пуск со времён Старт-1. Ждём.
Название: РН RS1 от ABL Space Systems
Отправлено: Pirat5 от 29.01.2022 20:22:37
ЦитироватьJanuary 29, 2022
ABL заявляют, что инцидент с уничтожением ступени задержит первый полёт их ракеты на три месяца
Компания ABL Space Systems заявила, что инцидент, связанный с испытанием 2-й ступени ракеты RS1, в результате которого она была уничтожена, задержит первый полёт ракеты примерно на три месяца.
Что произошло
Вакуумный двигатель E2 произвёл "жёсткий запуск". Жёсткий запуск - это включение двигателя, во время которого воспламеняющий поток топлива в двигателе не обеспечивает постепенного увеличения энергии, вместо этого происходит её взрывной рост. Жёсткий запуск может повредить или полностью вывести из строя ракетный двигатель.
В случае с этим испытанием, жёсткий запуск вызвал "существенное возгорание в задней части двигателя (в контуре горячего газа его турбонасоса), что привело к его полному отказу примерно через 20 секунд. Это была середина теста, когда в результате аномалии ступень была потеряна. Во время инцидента рядом с испытательным стендом не было персонала. Никто не пострадал".
Причины
"Cбой стал результатом невероятного сочетания нескольких факторов. Мы не наблюдали подобных проблем после более чем 80 запусков двигателей и 3000 секунд огневых испытаний за последние шесть месяцев. Однако во время более ранних испытаний команда действительно замечала небольшие затруднения при его запуске, которые вызывали незначительные повреждения. Каждое из них было связано с простой и довольно типичной проблемой в области разработок двигателей. Проблема, возникшая сейчас - крупнее и сложнее. Затруднённый запуск двигателя был известным риском в нашей кампании по подготовке к первому старту. Наше расследование инцидента продолжается", — заявила компания.
Последствия
Компания уже работает над производственными и эксплуатационными улучшениями двигателя E2, чтобы уменьшить вероятность того, что топливо может просочиться в турбонасос и вызвать жёсткий запуск.
Инцидент произошёл на седьмом из 12 запланированных огневых испытаний ступени в Мохаве. Ступень испытывалась перед первым запуском ракеты RS1 с острова Кадьяк на Аляске, который готовился ближе "к февралю". Ступень, строящаяся для второго запуска RS1, теперь будет использоваться для первого. 1-я ступень ракеты - готова и уже прибыла на Кадьяк. Обтекатель также вскоре будет отправлен на стартовый комплекс.
https://telegra.ph/space-ABL-zayavlyayut-chto-incident-s-unichtozheniem-stupeni-zaderzhit-pervyj-polyot-ih-rakety-na-tri-mesyaca-01-29 (https://telegra.ph/space-ABL-zayavlyayut-chto-incident-s-unichtozheniem-stupeni-zaderzhit-pervyj-polyot-ih-rakety-na-tri-mesyaca-01-29)
Название: РН RS1 от ABL Space Systems
Отправлено: zandr от 30.01.2022 23:07:16
https://vk.com/spacex?w=wall-41152133_402583
ЦитироватьABL заявляют, что инцидент с уничтожением ступени задержит первый полёт их ракеты на три месяца
Компания ABL Space Systems заявила, что инцидент, связанный с испытанием 2-й ступени ракеты RS1, в результате которого она была уничтожена, задержит первый полёт ракеты примерно на три месяца.

Что произошло?
Вакуумный двигатель E2 произвёл "жёсткий запуск". Жёсткий запуск - это включение двигателя, во время которого воспламеняющий поток топлива в двигателе не обеспечивает постепенного увеличения энергии, вместо этого происходит её взрывной рост. Жёсткий запуск может повредить или полностью вывести из строя ракетный двигатель.
В случае с этим испытанием, жёсткий запуск вызвал "существенное возгорание в задней части двигателя (в контуре горячего газа его турбонасоса), что привело к его полному отказу примерно через 20 секунд. Это была середина теста, когда в результате аномалии ступень была потеряна. Во время инцидента рядом с испытательным стендом не было персонала. Никто не пострадал".

Причины
"Cбой стал результатом невероятного сочетания нескольких факторов. Мы не наблюдали подобных проблем после более чем 80 запусков двигателей и 3000 секунд огневых испытаний за последние шесть месяцев. Однако во время более ранних испытаний команда действительно замечала небольшие затруднения при его запуске, которые вызывали незначительные повреждения. Каждое из них было связано с простой и довольно типичной проблемой в области разработок двигателей. Проблема, возникшая сейчас - крупнее и сложнее. Затруднённый запуск двигателя был известным риском в нашей кампании по подготовке к первому старту. Наше расследование инцидента продолжается", — заявила компания.

Последствия
Компания уже работает над производственными и эксплуатационными улучшениями двигателя E2, чтобы уменьшить вероятность того, что топливо может просочиться в турбонасос и вызвать жёсткий запуск.
Инцидент произошёл на седьмом из 12 запланированных огневых испытаний ступени в Мохаве. Ступень испытывалась перед первым запуском ракеты RS1 с острова Кадьяк на Аляске, который готовился ближе "к февралю". Ступень, строящаяся для второго запуска RS1, теперь будет использоваться для первого. 1-я ступень ракеты - готова и уже прибыла на Кадьяк. Обтекатель также вскоре будет отправлен на стартовый комплекс.
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 08.02.2022 20:53:36
Фото обтекателя RS1
Спойлер





[свернуть]
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 16.05.2022 20:41:53
Успешные испытания второй ступени.
Блин, фигачат прям в каком-то аэропорту. А если эбонит?!  :-X :o
https://www.youtube.com/watch?v=39B2tH4D1WM
Название: РН RS1 от ABL Space Systems
Отправлено: Дмитрий В. от 16.05.2022 21:47:00
Цитата: C-300-2 от 16.05.2022 20:41:53Успешные испытания второй ступени.
Блин, фигачат прям в каком-то аэропорту. А если эбонит?!  :-X :o

Да это не Мохаве ли? Там это в порядке вещей, Мохаве - рассадник всяких аэрокосмических стартапов.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 16.05.2022 21:51:22
Цитата: Дмитрий В. от 16.05.2022 21:47:00Да это не Мохаве ли? Там это в порядке вещей, Мохаве - рассадник всяких аэрокосмических стартапов.
Пусть и Мохаве, пусть и рассадник. Но там вон сколько самолей стоят - рванёт и горящие ошмётки полетят по дуге на них... Неужели испытателям не страшно?..
Название: РН RS1 от ABL Space Systems
Отправлено: Дмитрий В. от 16.05.2022 21:57:21
Цитата: C-300-2 от 16.05.2022 21:51:22
Цитата: Дмитрий В. от 16.05.2022 21:47:00Да это не Мохаве ли? Там это в порядке вещей, Мохаве - рассадник всяких аэрокосмических стартапов.
Пусть и Мохаве, пусть и рассадник. Но там вон сколько самолей стоят - рванёт и горящие ошмётки полетят по дуге на них... Неужели испытателям не страшно?..
У Рутана в 2007 году там бак с закисью азота рванул, и ничего аэропорту не случилось.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 16.05.2022 22:00:35
Цитата: Дмитрий В. от 16.05.2022 21:57:21У Рутана в 2007 году там бак с закисью азота рванул, и ничего аэропорту не случилось.
То бак... (кстати. тогда вроде же один или два техника погибло?) А вот когда ступень рванёт (энергии-то там от сгорания поболее будет) - мало не покажется.

Впрочем, ладно, больше не флужу. :)
Название: РН RS1 от ABL Space Systems
Отправлено: Дмитрий В. от 16.05.2022 22:04:06
https://wikicsu.ru/wiki/mojave_air_and_space_port
Название: РН RS1 от ABL Space Systems
Отправлено: Старый от 16.05.2022 22:52:49
Цитата: C-300-2 от 16.05.2022 21:51:22Но там вон сколько самолей стоят
Это списанные самолёты на вечный прикол и каннибализацию.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 20.06.2022 23:26:02
Сравниваю текущую конструкцию КС (слева) и ту, что была ранее (справа, из юзерз гайд мануала).
Во-первых, бросается в глаза то, что фланцевое соединение камеры и ФГ они заменили с болтового на единую конструкцию.
Во-вторых, изменился цвет КС. Раньше КС была из никеля (на сайте указано: никель аллой, см.: https://ablspacesystems.com/rs1/#e2-engines), а теперь... такое ощущение, что камера стала из бронзы. Мб, как и коллеги из Релативити, АБЛ тоже решили перейти с инконеля на бронзу?..
П. С. у двигателя очень длинный выхлопной патрубок - это явно стендовый вариант. На РН он гораздо короче.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 20.06.2022 23:42:59
Двигун Е2 от АБЛ-я в добром качестве.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 21.06.2022 00:10:25
Немного разрозненных мыслей.
1) Вот смотрю я на этот двигун и вижу, что на цилиндре КС две проушины примерно под 90 градусов. Т. е. Двигун должны качать в двух плоскостях. Однако!.. Однако ж подшипник (скольжения) я вижу только один - на самой верхушке.
Конечно, возможно, что ответная часть с перпендикулярной осью качания идёт в составе основного изделия, я такое не исключаю.
Хотя... А что, если они по этому же подшипнику качаются и по второй оси, а?..
2) Прямо рядом от входа линии Г уходит некая тонкая трубка. Зуб не даю, но уверен, что датчик - либо давления, либо пульсаций давления среды. Видимо, чуть выше (смотрит вверх) - красный колпачок как раз и есть штуцер под ввертной датчик температуры.
3) Прямо рядом со входом в коллектор Г КС расположились два датчика. Один-то точно давления, вот второй... Пульсации давления?.. Но тут-то нахрена?.. Ладно, пусть будут пульсации - отслеживать роторные частоты  ;D
Под 180 градусов от входа в коллектор ещё один штуцер. По виду - технологический. (Ну, продувку, например, устраивать, чтоб выдувать/вымывать остатки пыли из тракта. Или гидро/пневмо испытания проводить.)
4) Шо интересно, отсечного клапана на входе в тракт (коллектор) Г не видно. Это явно увеличит импульс последействия.
5) ТНА подвешен за кронштейн на вершине камеры (в предыдущем посте этот кронштейн хорошо виден). Дополнительно ТНА заневолен за счёт хомута вокруг цилиндра КС. Выходит, они качают ТНА вместе с камерой. Опять же, на трубопроводе подвода Г в КС никаких сильфонов не видно...
6) Вот куда они подводят пусковое горючее, я так и не разглядел. Пока что :)
Так, пока пожалуй всё. :)
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 21.06.2022 00:58:28
Так, посмотрел фотографию ХО 1-й ступени. Мысли пока такие.
1) Элементы "рамы" - силового короба (см. вторую фотографию).
2) (зелёным пунктиром) Какой-то то ли шланг, то ли кабель. Сборка явно на живую нитку, так что видимо какая-то проверочная аппаратура.
3) (фиолетовые кружки) Выхлопные патрубки ТНА.
4) (бордовые кружки) Думаю, отверстия крепления лепестков донного экрана к силовому коробу.
5) (голубой пунктир) Газогенератор.
6) (розовый пунктир) Трубопровод заправки Г 1-й ступени.
7) (фиолетовый пунктир) Трубопровод заправки Ок 1-й ступени.
8 ) (жёлтые овалы) Дренажи из ТНА.
9) Красная тряпка в хвостовом отсеке. Её там не должно быть, так как перед стартом там уже всё закрыто.
Видно, что это ещё не товарное изделие - всё собрано на живую нитку.
Так, пока мысли закончились. Завтра может что в голову ещё придёт.
П. С. на снимке видны два синих цилиндра, подключенных к линии Ок и Г. Моя имха - это бачки с силикагелем для поглощения влаги.
Комментарии, замечания приветствуются)
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 21.06.2022 13:02:20
Цитата: C-300-2 от 21.06.2022 00:58:28Так, посмотрел фотографию ХО 1-й ступени. Мысли пока такие.
1) Элементы "рамы" - силового короба (см. вторую фотографию).
2) (зелёным пунктиром) Какой-то то ли шланг, то ли кабель. Сборка явно на живую нитку, так что видимо какая-то проверочная аппаратура.
3) (фиолетовые кружки) Выхлопные патрубки ТНА.
4) (бордовые кружки) Думаю, отверстия крепления лепестков донного экрана к силовому коробу.
5) (голубой пунктир) Газогенератор.
6) (розовый пунктир) Трубопровод заправки Г 1-й ступени.
7) (фиолетовый пунктир) Трубопровод заправки Ок 1-й ступени.
8 ) (жёлтые овалы) Дренажи из ТНА.
9) Красная тряпка в хвостовом отсеке. Её там не должно быть, так как перед стартом там уже всё закрыто.
Видно, что это ещё не товарное изделие - всё собрано на живую нитку.
Так, пока мысли закончились. Завтра может что в голову ещё придёт.
П. С. на снимке видны два синих цилиндра, подключенных к линии Ок и Г. Моя имха - это бачки с силикагелем для поглощения влаги.
Комментарии, замечания приветствуются)
Так, вот картинка, которая не вставилась.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 21.06.2022 13:32:10
Добрый дядька-моторист монтирует двигун на огневой стенд. Причём стенд вертикальный, до этого я наблюдал у них только горизонтальные.
Хотя... давненько писали о ОСИ на одной из правительственных испытательных станций, может, где-то там...
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 12.07.2022 00:27:05
Сообщают о проведении ОСИ первой ступени:
ЦитироватьThis weekend we wrapped up a big push towards Flight 1, with the completion of Stage 1 staticfire. The operation verified our startup sequence and stage level engine performance. It was also a key demonstration of our GS0 Launch Stool, which packs into a container and enables launch from a flat pad. A testament to our team's intense preparation, we completed the test on the first attempt.
In parallel, Stage 2 completed a battery of key pre-flight checkouts. First, we went outside to perform telemetry tests. We transmitted data from Stage 2 to a ground station and integrated the telemetry to our mission control systems. We also completed an end-to-end checkout of the flight termination system, verifying RS1 can receive safety commands from the ground and act accordingly. We went back in the hangar to complete polarity checkouts, which ensure that all steering systems operate properly based on vehicle sensor data. Finally, we initiated vehicle-in-the-loop (VITL) testing on Stage 2. An extension of our hardware-in-the-loop (HITL) test regime, in VITL we run our flight algorithms directly on the hardware that will fly.
At this point, each stage has individually completed all major pre-flight tests. Next, we'll prepare for stage mate to perform final checkouts on the fully stacked vehicle and perform a wet dress rehearsal. Following that, launch!
Harry O'Hanley: https://www.linkedin.com/feed/update/urn:li:activity:6952302750210686976/
П. С. увы, фотографии опять не прикрепились, да что ж ты будешь делать :(
Название: РН RS1 от ABL Space Systems
Отправлено: Pirat5 от 30.08.2022 12:28:38
Ракета RS1 компании ABL приведена в вертикальное положение на стартовой площадке Pad 3C на острове Кадьяк, Аляска. Первый испытательный запуск RS1 планируется не ранее 7 сентября.
https://novosti-kosmonavtiki.ru/news/84489/
Название: РН RS1 от ABL Space Systems
Отправлено: Дмитрий В. от 30.08.2022 12:43:22
Цитата: C-300-2 от 20.06.2022 23:42:59Двигун Е2 от АБЛ-я в добром качестве.
Интересно, а нафиг они выхлопной патрубок варят из двух кусков? На трубогибе могли бы согнуть.
Название: РН RS1 от ABL Space Systems
Отправлено: Snowsquall от 06.09.2022 12:54:02
Старт в 1 час ночи 11 сентября 2022 года ожидается?
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 17.09.2022 10:41:20
ЦитироватьABL Space Systems провели WDR-тест своей ракеты RS1 на острове Кадьяк.

Её первый пуск может состояться уже в этом месяце,

компания ждёт разрешения на полёт от FAA для утверждения сроков стартового окна.
https://t.me/spacex_rus/53139
Название: РН RS1 от ABL Space Systems
Отправлено: vissarion от 21.09.2022 10:05:29
Цитата: Pirat5 от 21.09.2022 09:31:52Relativity провели 57-секундный огневой тест Terran 1
Ты перепутал тему, здесь про ABL RS1.
Про Relativity сюда: Relativity Space - РН Terran R (https://forum.novosti-kosmonavtiki.ru/index.php?topic=19341.msg2434776#msg2434776)
Удоли.
Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 05.10.2022 22:17:19
Свежее видео от АБЛ-я.

Название: РН RS1 от ABL Space Systems
Отправлено: C-300-2 от 05.10.2022 22:52:12
Цитата: Дмитрий В. от 30.08.2022 12:43:22Интересно, а нафиг они выхлопной патрубок варят из двух кусков? На трубогибе могли бы согнуть.
Видимо, так проще. Выхлопной патрубок - стендовый, в штате там он другой. А для стенда любое сгодится. :) Я думаю, как-то так.
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 19.10.2022 17:10:53
ЦитироватьПервый испытательный полёт ракеты RS1 американской компании ABL
откладывается на середину ноября в связи с тем, что лицензия на запуск всё ещё находится на рассмотрении FAA
t.me/spacex_rus/53924
https://t.me/spacex_rus/53924
Название: РН RS1 от ABL Space Systems
Отправлено: aaa от 19.10.2022 17:50:09
На колхоз похоже.
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 22.10.2022 14:32:36
ЦитироватьПока ABL ждут лицензию на первый запуск RS1 от FAA,
в ангарах компании уже идёт сборка ракеты для второго полёта
t.me/spacex_rus/53984
https://t.me/spacex_rus/53984
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 22.10.2022 14:37:09
ЦитироватьRS1 rocket
Both stages are powered by ABL's E2 rocket engine, with nine in the first stage,
and one in the second stage.
They are powered by RP-1 kerosene and liquid oxygen (LOX) as the oxidizer as propellants.

The containerized launch system and rocket can be deployed to and launched from a suitably flat site,
the main requirements being access for trucks capable of carrying up to 16 m (52 ft)-long ISO containers (for the RS-1 first stage), and a flat concrete pad 46 m (151 ft) x 15 m (49 ft).

The firm received contracts worth US$44.5 million from the United States Air Force,
as well as private funding equaling US$49 million.

The RS1 is capable of carrying a payload of 1,350 kg (2,980 lb) to low Earth orbit.
It is 27 m (89 ft) tall.

Launches are planned to cost US$12 million per flight.
https://en.wikipedia.org/wiki/ABL_Space_Systems#RS1_rocket
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 15.11.2022 07:11:55
ЦитироватьABL пришлось отложить первую попытка пуска своей ракеты RS1 ⛔️

ABL:
— Нерасчётные данные наблюдались во время заправки первой ступени за 30 минут до старта. Обратный отсчёт был остановлен. Запуск миссии переносится.

Компания пока не уточнила, когда состоится следующая попытка пуска,
но стартовое окно открыто до 22 ноября.
t.me/spacex_rus/54429
https://t.me/spacex_rus/54429
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 15.11.2022 08:02:45
Цитата: azvoz от 22.10.2022 14:37:09
ЦитироватьRS1 rocket
Both stages are powered by ABL's E2 rocket engine, with nine in the first stage,
and one in the second stage.
They are powered by RP-1 kerosene and liquid oxygen (LOX) as the oxidizer as propellants.
The containerized launch system and rocket can be deployed to and launched from a suitably flat site,
the main requirements being access for trucks capable of carrying up to 16 m (52 ft)-long ISO containers (for the RS-1 first stage), and a flat concrete pad 46 m (151 ft) x 15 m (49 ft).
The firm received contracts worth US$44.5 million from the United States Air Force,
as well as private funding equaling US$49 million.
The RS1 is capable of carrying a payload of 1,350 kg (2,980 lb) to low Earth orbit.
It is 27 m (89 ft) tall.
Launches are planned to cost US$12 million per flight.
https://en.wikipedia.org/wiki/ABL_Space_Systems#RS1_rocket
==
RS1
ПН на НОО массой 1350 кг (2980 фунтов).
Высота 27 м (89 футов).

Ключевая особенность:
Контейнерная пусковая система и ракета могут быть развернуты и запущены
с подходящей ровной площадки  46 м (151 фут) x 15 м (49 футов).
==
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 20.11.2022 16:39:05
ЦитироватьABL:
— Прерывание зажигания двигателей произошло на Т-1,8 секунд
из-за условий подачи кислорода в турбонасосный агрегат двигателя Е2.
Процедуры с заправкой ракеты жидким кислородом были обновлены.

Ориентируемся на 22 ноября в 1:00 МСК для следующей попытки запуска.
t.me/spacex_rus/54540
https://t.me/spacex_rus/54540
Название: РН RS1 от ABL Space Systems
Отправлено: zandr от 09.12.2022 00:06:05
https://twitter.com/ablspacesystems/status/1600947188363689984
ЦитироватьABL  @ablspacesystems
RS1 is go for vertical raise. Currently targeting 13:00 AKST (22:00 UTC) for launch. Upper level winds are being monitored and are currently acceptable.
Сегодня?
Название: РН RS1 от ABL Space Systems
Отправлено: zandr от 09.12.2022 07:22:29
ЦитироватьJonathan McDowell  @planet4589
No ABL RS-1 launch for now; scrubbed at T-6min
Отмена.
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 09.12.2022 15:14:30
ЦитироватьПрошлой ночью компания ABL Space предприняла новую попытку запуска своей ракеты RS1. Полёт так и не состоялся: по неизвестным причинам предстартовый отсчёт был прерван за 6 минут до пуска. Мы ждём подробностей от компании.
t.me/spacex_rus/54885
https://t.me/spacex_rus/54885
Название: РН RS1 от ABL Space Systems
Отправлено: zandr от 09.12.2022 23:11:22
ЦитироватьABL  @ablspacesystems
Team has polled GO for propellant fill. Updated T0 is 14:36 AKST (23:36 UTC). Wind conditions continue to be acceptable.
Очередная попытка.
Название: РН RS1 от ABL Space Systems
Отправлено: Pirat5 от 10.12.2022 23:57:48
ABL @ablspacesystems
2:37 AM · 9 дек. 2022 г. (https://twitter.com/ablspacesystems/status/1600998075069132800)
Team has polled GO for terminal count. Updated T0 is 14:49 AKST (23:49 UTC).
2:55 AM · 9 дек. 2022 г. (https://twitter.com/ablspacesystems/status/1601002438055456768)
Operators observed off-nominal data and initiated a manual abort at T-6m. RS1 is healthy. We have decided to proceed with propellant off-load to investigate further. More information to come on our next opportunity.
[Операторы заметили нештатные данные и инициировали ручное прерывание на Т-6м. RS1 здоров. Мы решили приступить к разгрузке топлива для дальнейшего расследования. Более подробная информация появится при следующей возможности.]
Название: От: РН RS1 от ABL Space Systems
Отправлено: azvoz от 15.12.2022 16:30:08
Цитироватьпервый запуск ракеты RS1 компании ABL переносится на следующий год.

Команда обнаружила неожиданные помехи систем авионики ракеты во время предыдущей подготовки к попытке старта, причём они проявляются только, когда ракета уже заправлена, что указывает на термоэлектрическую или термомеханическую первопричину происходящего. Команды компании работают над исправлением этой проблемы.
Следующая попытка запуска теперь состоится не ранее 9 января 2023 года.
t.me/spacex_rus/55012
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 11.01.2023 09:14:56
Цитировать"После пуска, ракета RS-1 столкнулась с аномалией и преждевременно завершила свою работу.
<...> Мы вернёмся с дополнительной информацией по мере её появления.
Спасибо всем за поддержку"
 — ABL
t.me/spacex_rus/55465
Видео:
https://t.me/spacex_rus/55465
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 11.01.2023 17:44:28
ЦитироватьABL:
— Все 9 двигателей E2 ракеты RS1 одновременно прекратили работу.
Ракета была разрушена в результате падения и удара о площадку.
Пусковая инфраструктура повреждена, но весь персонал в безопасности.


Мы запланируем следующий полёт после завершения расследования. Спасибо всем заинтересованным сторонам и космическому сообществу за поддержку.
t.me/spacex_rus/55471
https://t.me/spacex_rus/55471
Название: РН RS1 от ABL Space Systems
Отправлено: Raul от 11.01.2023 18:13:58
Цитата: azvoz от 11.01.2023 17:44:28— Все 9 двигателей E2 ракеты RS1 одновременно прекратили работу
Ну вот, рассуждай теперь про увод РН от стартового стола при отказе. :(
Название: РН RS1 от ABL Space Systems
Отправлено: azvoz от 20.01.2023 05:18:23
ЦитироватьПервые подробности аварийного запуска компании ABL

Собранные данные указывают на возгорание в двигательном отсеке, которое затронуло авионику и привело к полной потере тяги двигателей примерно через 10 секунд после отрыва от стартового стола.
 Все девять двигателей первой ступени остановились, и ракета упала рядом со стартовой площадкой. Компания продолжает расследование и сообщит о его итогах в отдельном заявлении.

На фото: подготовка ракет RS1 для второго и третьего полётов.

t.me/spacex_rus/55649?single
https://t.me/spacex_rus/55649?single
Название: РН RS1 от ABL Space Systems
Отправлено: opinion от 20.01.2023 18:15:47
Цитата: azvoz от 11.01.2023 09:14:56После пуска, ракета RS-1 столкнулась с аномалией
Все предыдущие споры о правильном переводе слова "аномалия" придётся забыть. Очевидно, это что-то вещественное, с чем можно столкнуться.
Название: РН RS1 от ABL Space Systems
Отправлено: Veganin от 25.03.2023 13:50:21
ЦитироватьABL Space получает 60 миллионов долларов за демонстрацию быстрого запуска


Ракеты ABL RS1 Flight 2 и Flight 3 в производстве. Предоставлено: ABL Space Systems

ВАШИНГТОН — Калифорнийский стартап ABL Space Systems объявил 24 марта о заключении контракта на 60 миллионов долларов с Космическими силами США и ВВС США, который также включает в себя соответствующие средства от частных инвесторов, тип соглашения, известного как стратегическое увеличение финансирования STRATFI (https://spacenews.com/a-little-love-from-the-air-force-can-put-a-space-business-on-the-map/)

Контракт заключается в наземных и летных демонстрациях в « тактически чувствительном космосе » — инициативе, поддерживаемой Конгрессом, по использованию коммерческих ракет для миссий быстрого реагирования, которые могут понадобиться, если военные спутники станут мишенью в конфликте.

Соглашение ABL включает 30 миллионов долларов в виде государственного финансирования и 30 миллионов долларов в виде соответствующих средств от инвесторов компании.

В соответствии с контрактом ABL будет стремиться продемонстрировать «операционную гибкость для недорогих запусков, поддерживающих тактическое пространство», — говорится в сообщении компании.

ABL разработала небольшую ракету-носитель под названием RS1, способную выводить на низкую околоземную орбиту до 1350 кг. Он предпринял попытку своего первого запуска 10 января с комплекса Тихоокеанского космодрома на Аляске на острове Кадьяк, но миссия провалилась . Компания еще не объявила, когда предпримет следующую попытку запуска.

Компания рассматривает вооруженные силы США в качестве ключевого клиента, который мог бы извлечь выгоду из мобильной инфраструктуры компании для оперативных пусковых операций. Транспортное средство RS1 использует контейнерную наземную систему, которая позволяет запускать его с площадок с минимальной инфраструктурой.

Компания является одним из четырех малых стартапов, которым недавно были назначены исторические стартовые площадки на станции космических сил на мысе Канаверал во Флориде.

ABL получил космический стартовый комплекс 15, который использовался для запусков Титана 1 и 2 в 1960-х годах. Компания временно будет проводить запуски с SLC-46, площадки, которая использовалась несколькими другими кораблями.

ABL привлекла несколько сотен миллионов долларов от венчурных фирм, в том числе 200 миллионов долларов в октябре 2021 года в рамках раунда, в ходе которого компания была оценена в 2,4 миллиарда долларов .

Lockheed Martin является одновременно стратегическим инвестором и крупным заказчиком, подписав в апреле 2021 года контракт на 58 запусков RS1 до конца десятилетия. Он также выбрал RS1 для выполнения запуска «UK Pathfinder» с космодрома SaxaVord на Шетландских островах в конце 2023 года (https://spacenews.com/lockheed-and-abls-first-uk-vertical-launch-slips-into-2023/)
Название: РН RS1 от ABL Space Systems
Отправлено: zandr от 08.11.2023 23:10:18
https://vk.com/spacex?w=wall-41152133_472509
ЦитироватьFAA уведомило компанию ABL Space Systems о прекращении расследования аварийного запуска ракеты RS1, который состоялся 10 января этого года

Было установлено, что: "авария произошла через 10,9 секунды после взлёта, когда пожар в кормовой части ракеты повредил важные электрические узлы и вызвал полную потерю мощности двигателей. Все двигательные агрегаты выключились одновременно, поскольку их клапаны обесточились, в результате чего ракета упала около стартовой площадки.

Главной причиной возникновения пожара послужила крайне ограниченная (небольшая) пусковая установка и её отражатель пламени, которые создали чрезмерное отражение реактивной струи от двигателей в тепловой экран ракеты.

ABL определила 22 корректирующих меры, чтобы предотвратить повторение такого в будущем. Планы включают в себя модернизацию пусковой установки и пламеотражателя, усиления безопасности узлов ракеты, а также дополнительные мероприятия по снижению возможных рисков. Компания должна выполнить все корректирующие меры, которые влияют на общественную безопасность, и получить подтверждение от FAA о том, что все требования были исполнены, прежде чем возобновить свои запуски", — написала компания в своём заявлении.
Название: РН RS1 от ABL Space Systems
Отправлено: Евгений Б. от 09.11.2023 04:48:01
Цитата: zandr от 08.11.2023 23:10:18Главной причиной возникновения пожара послужила крайне ..небольшая пусковая установка и её отражатель пламени, которые создали чрезмерное отражение реактивной струи от двигателей в тепловой экран ракеты
Теперь будут водную завесу делать по примеру СпэйсИкс со Старшипом?
Шутка конечно. Гораздо проще увеличить отражатель/рассекатель.
Да и со Старшипом это было бы и проще и дешевле и эффективнее.
Название: РН RS1 от ABL Space Systems
Отправлено: Димитър от 09.11.2023 11:54:03
Цитата: zandr от 08.11.2023 23:10:18FAA уведомило компанию ABL Space Systems о прекращении расследования аварийного запуска ракеты RS1, который состоялся 10 января этого года
10 месяцев, однако! Со Старшипом справились быстрее.
